LZZB एपॉक्सी रेज़िन कास्ट इंसुलेटेड पोस्ट टाइप करंट ट्रांसफार्मर

एलजेडजेडबी एपॉक्सी रेजिन कास्ट इंसुलेटेड पोस्ट टाइप करंट ट्रांसफार्मर एक एपॉक्सी रेजिन कास्ट कॉलम संरचना के साथ पूरी तरह से संलग्न उत्पाद है। यह 5DHz / 60Hz की रेटेड आवृत्ति और 40.5kV के रेटेड वोल्टेज के साथ विद्युत प्रणालियों में विद्युत ऊर्जा और करंट को मापने के लिए रिले सुरक्षा पर लागू होता है। इस उत्पाद की विशेषताओं में उच्च गतिशील थर्मल स्थिरता, दोगुनी बड़ी आउटपुट क्षमता, स्थिर इन्सुलेशन प्रदर्शन और गंदगी प्रतिरोध शामिल हैं।

LZZBJ9-35 की प्राथमिक वाइंडिंग, सेकेंडरी वाइंडिंग, रिंग कोर और कॉइल को एपॉक्सी रेजिन कास्ट इंसुलेटर में लपेटा गया है। यह पूरी तरह से बंद संरचना है, जिसमें उत्कृष्ट थर्मल इन्सुलेशन प्रदर्शन और नमी प्रतिरोधी क्षमता है। द्वितीयक वायरिंग बिंदु पर एक जंक्शन बॉक्स प्रदान किया गया है। जंक्शन बॉक्स के सामने और किनारे प्रत्येक पर एक छेद होता है, जो वायर आउटपुट के लिए टर्मिनल से मेल खाता है और वायर आउटपुट के लिए उपयोग किया जाता है। इंस्टॉलेशन के लिए उत्पाद की बेस प्लेट पर ग्राउंडिंग बोल्ट और चार इंस्टॉलेशन छेद हैं।

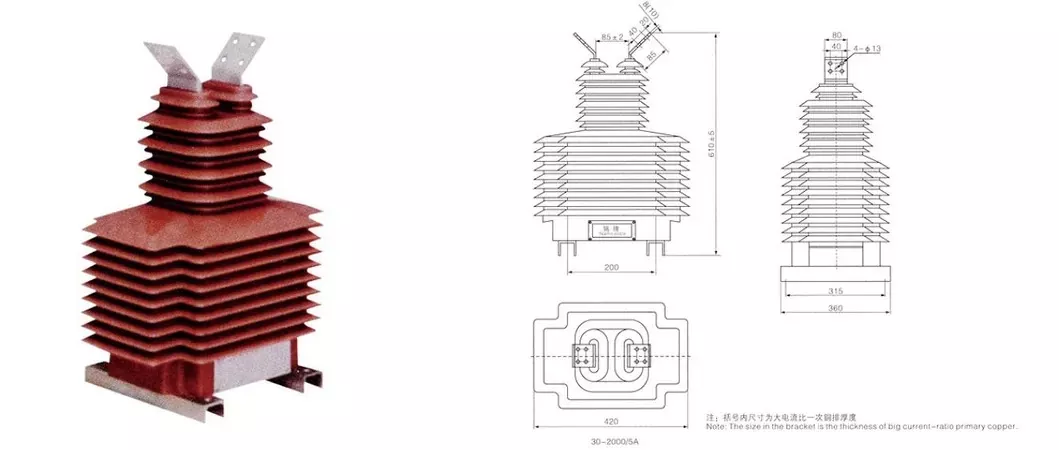

उत्पाद आरेखण

मुख्य तकनीकी पैरामीटर (LZZB9-35/250W1)

1.रेटेड इन्सुलेशन स्तर: 40.5/95/185kV

2. लोड का पावर फैक्टर: cos ø=0.8(लैगिंग)

3. रेटेड सेकेंडरी करंट: 5A(या 2A,1A)

4.रेटेड आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज

5.परिवेश तापमान:-5℃~+40℃

6. उत्पाद मानक: IEC185,GB1208-2006

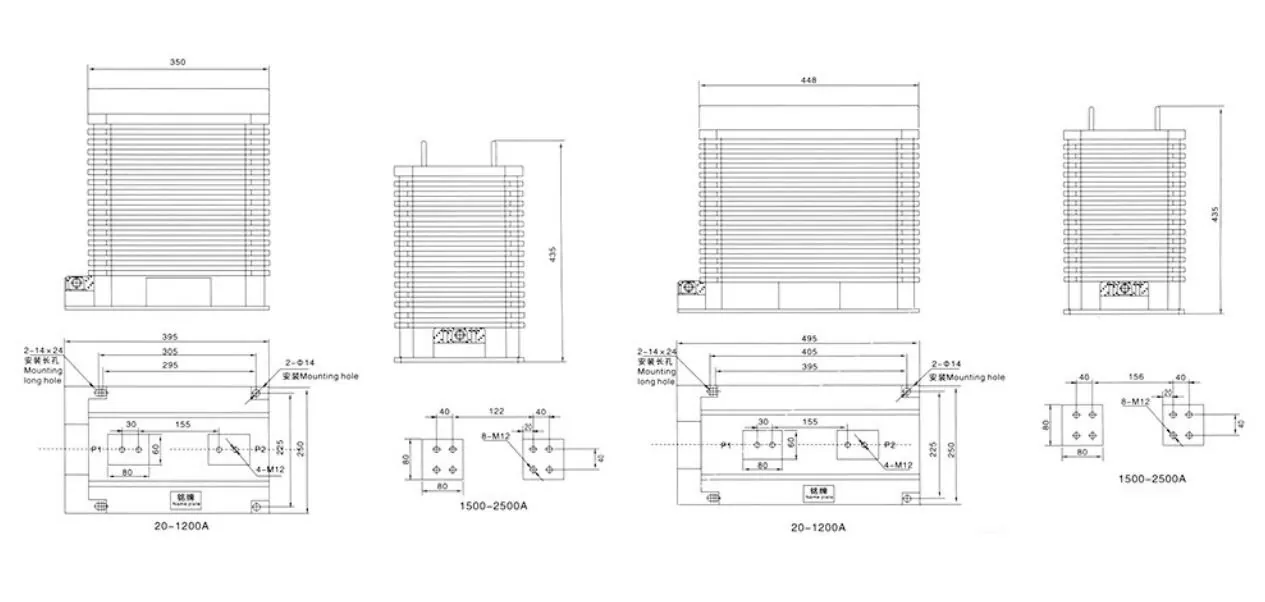

समग्र आयाम

LZZB एपॉक्सी रेजिन कास्ट इंसुलेटेड पोस्ट टाइप करंट ट्रांसफार्मर को एयर-इंसुलेटेड स्विच कैबिनेट KYN28A, XGN15 और HXGN17 पर लगाया जाता है। रिंग मुख्य इकाइयों, बॉक्स-प्रकार के ट्रांसफार्मर और केबल वितरण बक्से के लिए उच्च-वोल्टेज कमरे; पावर प्लांट संयंत्र बिजली की खपत, औद्योगिक और खनन वितरण कक्ष मीटरिंग/सुरक्षा; उच्च-ऊंचाई, उच्च-आर्द्रता और अत्यधिक प्रदूषित क्षेत्र (बढ़ी हुई चढ़ाई दूरी के साथ प्रदूषण-विरोधी प्रकार वैकल्पिक है)
