हाई-वोल्टेज स्विचगियर पावर सिस्टम के सुरक्षित और स्थिर संचालन को कैसे सुनिश्चित करता है?

हाई-वोल्टेज स्विचगियर पावर सिस्टम के सुरक्षित और स्थिर संचालन को कैसे सुनिश्चित करता है?

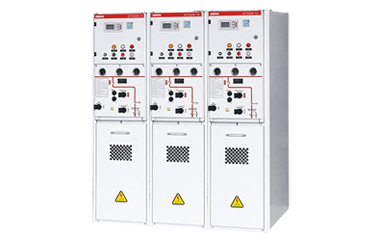

I. हाई-वोल्टेज स्विचगियर की मूल परिभाषा और उद्योग स्थिति

हाई-वोल्टेज स्विचगियर विद्युत पारेषण और वितरण प्रणाली में विद्युत वितरण उपकरण का एक मुख्य पूर्ण सेट है। सामान्य बिजली उद्योग मानकों के अनुसार, यह विशेष रूप से 36kV से अधिक रेटेड ऑपरेटिंग वोल्टेज वाले संलग्न स्विचगियर को संदर्भित करता है, जो उच्च-वोल्टेज पावर सर्किट के कनेक्शन, डिस्कनेक्शन, निगरानी, ​​सुरक्षा और नियंत्रण का एहसास कर सकता है। सामान्य लो-वोल्टेज बिजली वितरण उपकरण से अलग, हाई-वोल्टेज स्विचगियर लंबे समय तक चार्ज स्टैंडबाय स्थिति में रहता है, ज्यादातर समय बंद स्थिति में रहता है, और उपकरण रखरखाव, लाइन दोष और पावर ग्रिड डिस्पैचिंग के दौरान केवल खोलने और ट्रिपिंग ऑपरेशन करता है, जिसमें उपकरण दोष सहनशीलता और अत्यधिक उच्च विश्वसनीयता की आवश्यकता होती है।

पावर ग्रिड, पावर प्लांट, औद्योगिक और खनन उद्यमों और बड़े पैमाने पर निर्माण बिजली वितरण प्रणालियों के प्रमुख केंद्र के रूप में, हाई-वोल्टेज स्विचगियर सीधे बिजली आपूर्ति की स्थिरता, सुरक्षा और निरंतरता निर्धारित करता है। यह न केवल ओवरलोड, शॉर्ट सर्किट और बिजली के ओवरवॉल्टेज जैसी गलती धाराओं को सटीक रूप से काट सकता है, बल्कि विद्युत ऊर्जा, लाइन अलगाव और उपकरण सुरक्षा के उचित वितरण का भी एहसास कर सकता है, जिससे यह उच्च और निम्न वोल्टेज बिजली वितरण प्रणाली में एक अनिवार्य कोर उपकरण बन जाता है। पिछले 15 वर्षों में, पावर इंटेलिजेंस के उन्नयन और हरितीकरण के साथ, हाई-वोल्टेज सर्किट ब्रेकर की तकनीक तेजी से बढ़ी है। न्यूनतम तेल सर्किट ब्रेकर और एयर ब्लास्ट सर्किट ब्रेकर को धीरे-धीरे अपग्रेड किया गया है, और सल्फर हेक्साफ्लोराइड (एसएफ 6) सर्किट ब्रेकर अपने उत्कृष्ट इन्सुलेशन और आर्क बुझाने के प्रदर्शन के कारण वर्तमान उच्च-वोल्टेज स्विचगियर की मुख्यधारा कोर कॉन्फ़िगरेशन बन गए हैं।

द्वितीय. स्विचगियर वोल्टेज स्तर का पूर्ण श्रेणी विभाजन

रेटेड ऑपरेटिंग वोल्टेज के अनुसार, बिजली उद्योग स्विचगियर को तीन श्रेणियों में विभाजित करता है: निम्न-वोल्टेज, मध्यम-वोल्टेज और उच्च-वोल्टेज। तीन प्रकार के उपकरणों में अनुप्रयोग परिदृश्यों, संरचनात्मक विन्यास और सुरक्षा मानकों में महत्वपूर्ण अंतर होते हैं, जो विभिन्न बिजली वितरण परिदृश्यों की आवश्यकताओं के अनुकूल होते हैं:

1. लो-वोल्टेज स्विचगियर (एलवी)

रेटेड ऑपरेटिंग वोल्टेज ≤ 1kV के साथ, यह मुख्य रूप से बिजली वितरण ट्रांसफार्मर के कम-वोल्टेज पक्ष पर स्थापित किया जाता है, और औद्योगिक कार्यशालाओं, वाणिज्यिक भवनों और आवासीय समुदायों जैसे टर्मिनल बिजली वितरण परिदृश्यों में व्यापक रूप से उपयोग किया जाता है। यह सरल संरचना, सुविधाजनक संचालन और कम रखरखाव लागत के साथ टर्मिनल विद्युत ऊर्जा के वितरण और बुनियादी सर्किट सुरक्षा के लिए जिम्मेदार है।

2. मध्यम-वोल्टेज स्विचगियर (एमवी)

रेटेड ऑपरेटिंग वोल्टेज रेंज 1kV ~ 75kV है। यह औद्योगिक उत्पादन और छोटे और मध्यम आकार के सबस्टेशनों में एक सामान्य उपकरण है। यह मुख्य रूप से जनरेटर, फीडर सर्किट, बड़े मोटर्स, क्षेत्रीय ट्रांसमिशन और वितरण लाइनों और अन्य उपकरणों के लिए अनुकूलित है, जो बिजली वितरण दक्षता और गलती संरक्षण क्षमताओं को ध्यान में रखता है, और मध्य-अंत पावर ट्रांसमिशन परिदृश्यों को अनुकूलित करता है।

3. हाई-वोल्टेज स्विचगियर (एचवी)

रेटेड ऑपरेटिंग वोल्टेज ≥ 75kV के साथ, यह हाई-वोल्टेज पावर ट्रांसमिशन और वितरण के लिए एक विशेष उपकरण है। उच्च-वोल्टेज, बड़े-वर्तमान और उच्च-लोड वाली कामकाजी परिस्थितियों के लिए डिज़ाइन किया गया, यह उन्नत सुरक्षा सुरक्षा उपकरणों और सटीक निगरानी घटकों के एक पूरे सेट से सुसज्जित है। इसका उपयोग मुख्य रूप से बड़े सबस्टेशनों, बिजली संयंत्रों, क्रॉस-प्रांतीय ट्रांसमिशन लाइनों, पेट्रोकेमिकल उद्योग और धातुकर्म भारी उद्योग जैसे उच्च-जोखिम और उच्च-लोड बिजली परिदृश्यों में किया जाता है, और यह उच्च-वोल्टेज पावर ग्रिड के स्थिर संचालन के लिए मुख्य गारंटी है।

तृतीय. हाई-वोल्टेज स्विचगियर के संपूर्ण मुख्य घटकों और कार्यों की विस्तृत व्याख्या

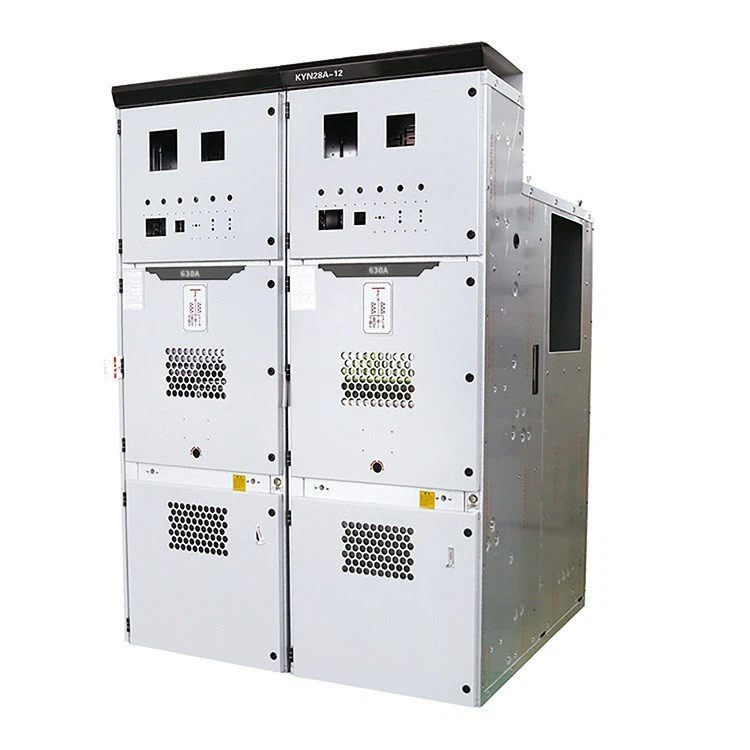

हाई-वोल्टेज स्विचगियर में एक मॉड्यूलर संलग्न कैबिनेट संरचना होती है, जिसे इनडोर और आउटडोर इंस्टॉलेशन रूपों में विभाजित किया जाता है। संपूर्ण तीन मॉड्यूल से बना है: प्राथमिक मुख्य सर्किट उपकरण, माध्यमिक नियंत्रण और निगरानी उपकरण, और सुरक्षा सुरक्षा उपकरण। संपूर्ण बिजली वितरण, सुरक्षा और निगरानी प्रणाली बनाने के लिए सभी घटक मिलकर काम करते हैं। मुख्य घटकों के कार्य इस प्रकार हैं:

1. हाई-वोल्टेज सर्किट ब्रेकर (मुख्य कार्यकारी घटक)

हाई-वोल्टेज स्विचगियर के "हृदय" के रूप में जाना जाता है, यह एकमात्र मुख्य घटक है जो लोड के साथ सर्किट को चालू और बंद कर सकता है और शॉर्ट-सर्किट दोष धाराओं को काट सकता है। उपकरण प्रतिक्रिया की गति मिलीसेकंड तक पहुंच सकती है। जब लाइन में ओवरलोड, शॉर्ट सर्किट, लीकेज और अन्य खराबी होती है, तो यह तुरंत गलती सर्किट को काट सकता है, गलती को फैलने से रोक सकता है, और बैक-एंड उपकरण और पूरी ट्रांसमिशन लाइन की रक्षा कर सकता है। वर्तमान में, मुख्यधारा का प्रकार एसएफ 6 सर्किट ब्रेकर है, जिसमें मजबूत चाप बुझाने की क्षमता, अच्छा इन्सुलेशन प्रदर्शन, कम विफलता दर और लंबी सेवा जीवन, दीर्घकालिक निर्बाध संचालन स्थितियों के अनुकूल होने के फायदे हैं।

2. उपकरण ट्रांसफार्मर (निगरानी और माप का मूल)

करंट ट्रांसफॉर्मर (सीटी) और वोल्टेज ट्रांसफॉर्मर (वीटी) में विभाजित, वे स्विचगियर के "संवेदी अंग" हैं। मुख्य कार्य उच्च वोल्टेज और बड़े करंट को मानक निम्न-वोल्टेज और छोटे-वर्तमान संकेतों में परिवर्तित करना है। एक ओर, यह उपकरण माप और बिजली डेटा निगरानी के लिए सटीक डेटा प्रदान करता है; दूसरी ओर, यह सुरक्षात्मक रिले के लिए ट्रिगर सिग्नल प्रदान करता है, स्वचालित दोष प्रारंभिक चेतावनी और ट्रिपिंग का एहसास करता है, और बिजली प्रणाली के दृश्यमान और नियंत्रणीय संचालन को सुनिश्चित करता है।

3. अर्थिंग स्विच (सुरक्षा संरक्षण का मूल)

यह एक अनिवार्य सुरक्षा घटक है, जिसका उपयोग मुख्य रूप से उपकरण रखरखाव स्थितियों में किया जाता है। सर्किट ब्रेकर और डिस्कनेक्टर को खोलने और बंद करने के बाद, अर्थिंग स्विच जल्दी से एक अर्थिंग सर्किट स्थापित कर सकता है, लाइन और उपकरण में शेष प्रेरित चार्ज और अवशिष्ट वोल्टेज को पूरी तरह से मुक्त कर सकता है, लाइव ऑपरेशन के छिपे हुए खतरे को खत्म कर सकता है, और रखरखाव कर्मियों की व्यक्तिगत सुरक्षा और उपकरण सुरक्षा को पूरी तरह से सुनिश्चित कर सकता है।

4. स्टेप-अप/स्टेप-डाउन ट्रांसफार्मर

यह स्विचगियर में सबसे बड़ा और सबसे महंगा बिजली रूपांतरण उपकरण है। स्टेप-अप ट्रांसफार्मर का उपयोग मुख्य रूप से ट्रांसमिशन सिरे पर वोल्टेज बढ़ाकर ट्रांसमिशन करंट को कम करने और लंबी दूरी के ट्रांसमिशन में बिजली की हानि को कम करने के लिए किया जाता है; स्टेप-डाउन ट्रांसफार्मर का उपयोग बिजली वितरण टर्मिनल पर औद्योगिक और नागरिक उपकरणों के लिए उपयुक्त उच्च-वोल्टेज विद्युत ऊर्जा को कम-वोल्टेज विद्युत ऊर्जा में परिवर्तित करने के लिए किया जाता है, जिससे विद्युत ऊर्जा के कुशल संचरण और उचित अनुकूलन का एहसास होता है।

5. डिस्कनेक्टिंग स्विच (आइसोलेशन घटक)

आइसोलेटर के रूप में भी जाना जाता है, यह आर्क बुझाने वाले फ़ंक्शन के बिना एक यांत्रिक मैनुअल स्विच है, और इसे लोड के साथ संचालित करना सख्त वर्जित है। इसका मुख्य कार्य उपकरण और पावर ग्रिड के बीच भौतिक अलगाव का एहसास करना, एक स्पष्ट पावर-ऑफ ब्रेकपॉइंट बनाना, उपकरण रखरखाव और लाइन संचालन और रखरखाव के लिए सुरक्षित संचालन की स्थिति प्रदान करना है, और उच्च-वोल्टेज ऑपरेशन के लिए बुनियादी सुरक्षा गारंटी उपकरण है।

6. सुरक्षात्मक रिले (बुद्धिमान नियंत्रण घटक)

स्विचगियर का "बुद्धिमान मस्तिष्क" दिन के 24 घंटे वास्तविक समय में लाइन वोल्टेज, करंट और तापमान जैसे ऑपरेटिंग मापदंडों की निगरानी कर सकता है, और शॉर्ट सर्किट, ओवरलोड और ग्राउंड फॉल्ट जैसी असामान्य कामकाजी परिस्थितियों की सटीक पहचान कर सकता है। एक बार गलती का पता चलने पर, यह तुरंत सर्किट ब्रेकर को ट्रिप करने के लिए एक निर्देश भेजता है, और साथ ही गलती चाप को बुझाता है और गलती डेटा को रिकॉर्ड करता है, जिससे तेजी से गलती अलगाव और पता लगाने की क्षमता का एहसास होता है।

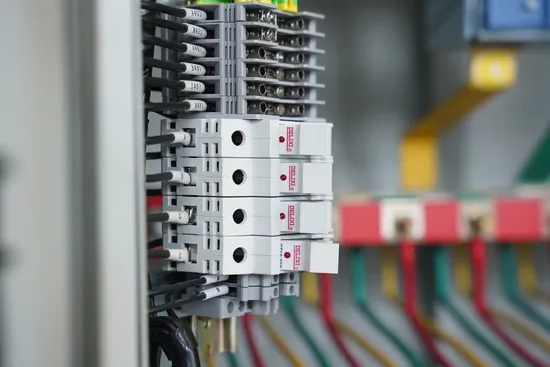

7. बसबार (इलेक्ट्रिक ऊर्जा ट्रांसमिशन चैनल)

कम-प्रतिबाधा प्रवाहकीय सामग्री से बना, यह स्विचगियर के अंदर विद्युत ऊर्जा संचरण के लिए मुख्य चैनल है। यह कैबिनेट में विद्युत ऊर्जा के कुशल और स्थिर संचरण को सुनिश्चित करने, सर्किट ब्रेकर, ट्रांसफार्मर और ट्रांसफार्मर जैसे सभी मुख्य घटकों को जोड़ने के लिए जिम्मेदार है। इसकी सामग्री की गुणवत्ता और स्थापना प्रक्रिया सीधे स्विचगियर की समग्र ट्रांसमिशन दक्षता को प्रभावित करती है।

8. सर्ज अरेस्टर और अर्थिंग ग्रिड (ओवरवॉल्टेज प्रोटेक्शन सिस्टम)

सर्ज अरेस्टर विशेष रूप से बिजली के ओवरवॉल्टेज और स्विचिंग ओवरवॉल्टेज जैसे क्षणिक उच्च-वोल्टेज प्रभावों के लिए डिज़ाइन किए गए हैं। वे तेजी से बढ़ती ऊर्जा को अवशोषित कर सकते हैं और उपकरण इन्सुलेशन परतों के उच्च-वोल्टेज टूटने से बच सकते हैं; सहायक अर्थिंग ग्रिड भूमिगत धातु इलेक्ट्रोड और अर्थिंग बार से बना है, जो तेजी से फॉल्ट करंट का संचालन कर सकता है और पृथ्वी में करंट बढ़ा सकता है, जिससे क्षणिक उच्च-वोल्टेज क्षति के खिलाफ उपकरणों को दोहरी सुरक्षा मिलती है।

9. संपर्ककर्ता

1kV से कम लो-वोल्टेज सहायक सर्किट के लिए उपयुक्त, यह अक्सर नियंत्रण सर्किट और पावर सर्किट को दूर से चालू और बंद कर सकता है, मुख्य रूप से मोटर, कैपेसिटर और प्रकाश उपकरण जैसे भार को नियंत्रित करता है। सर्किट ब्रेकरों की तुलना में, संपर्ककर्ताओं में उच्च संचालन आवृत्ति और लंबा यांत्रिक जीवन होता है, लेकिन कोई उच्च-वोल्टेज दोष तोड़ने की क्षमता नहीं होती है, और केवल कम-वोल्टेज सहायक नियंत्रण घटकों के रूप में उपयोग किया जाता है।

चतुर्थ. हाई-वोल्टेज स्विचगियर के दो मुख्य प्रकार और उनके फायदे और नुकसान की तुलना

विभिन्न इन्सुलेशन मीडिया के अनुसार, उद्योग हाई-वोल्टेज स्विचगियर को दो श्रेणियों में विभाजित करता है: एयर-इंसुलेटेड स्विचगियर (एआईएस) और गैस-इंसुलेटेड स्विचगियर (जीआईएस)। अनुकूलन परिदृश्यों, प्रदर्शन विशेषताओं और संचालन और रखरखाव लागत में दोनों में महत्वपूर्ण अंतर हैं:

1. एयर-इंसुलेटेड स्विचगियर (एआईएस)

इन्सुलेशन माध्यम के रूप में प्राकृतिक हवा के साथ, यह पारंपरिक उच्च-वोल्टेज स्विचगियर का मुख्य प्रकार है। इसके मुख्य लाभ सरल संरचना, कम लागत, सुविधाजनक स्थापना, सहज दोष निदान और कम दैनिक रखरखाव कठिनाई हैं; इसके नुकसान हैं बड़ी कैबिनेट मात्रा, इन्सुलेशन प्रदर्शन पर्यावरण से बहुत प्रभावित होता है, और आर्द्र, धूल भरे और प्रदूषित वातावरण में इन्सुलेशन का आसान क्षरण होता है। यह मुख्य रूप से बाहरी पारंपरिक सबस्टेशनों और अच्छी कामकाजी परिस्थितियों वाले उच्च-वोल्टेज बिजली वितरण परिदृश्यों के लिए उपयुक्त है।

2. गैस-इन्सुलेटेड स्विचगियर (जीआईएस)

इन्सुलेशन और चाप बुझाने वाले माध्यम के रूप में उच्च शुद्धता वाले सल्फर हेक्साफ्लोराइड (एसएफ 6) गैस का उपयोग करके, सभी जीवित घटकों को गैस से भरे कैबिनेट में सील कर दिया जाता है। इसके मुख्य लाभ कॉम्पैक्ट कैबिनेट, छोटा फर्श क्षेत्र, स्थिर इन्सुलेशन प्रदर्शन, बाहरी धूल, नमी और कठोर मौसम से प्रभावित नहीं होना, अत्यधिक उच्च संचालन विश्वसनीयता और बेहद कम विफलता दर हैं; इसके नुकसान उच्च उपकरण लागत, जटिल रखरखाव प्रक्रिया और सीलिंग प्रदर्शन पर सख्त आवश्यकताएं हैं। यह मुख्य रूप से शहरी कोर सबस्टेशन, बंद मशीन रूम, कठोर कामकाजी परिस्थितियों और उच्च-घनत्व बिजली ट्रांसमिशन जैसे उच्च-अंत परिदृश्यों के लिए उपयुक्त है।

V. हाई-वोल्टेज स्विचगियर की सामान्य खराबी और मानकीकृत समस्या निवारण योजनाएँ

हाई-वोल्टेज स्विचगियर की समग्र विफलता दर कम है, लेकिन दीर्घकालिक संचालन, पर्यावरणीय क्षरण, अनुचित संचालन और घटक उम्र बढ़ने से विभिन्न दोष हो सकते हैं। फ्रंट-लाइन संचालन और रखरखाव अनुभव के साथ, यह पेपर उच्च-आवृत्ति दोषों और मानकीकृत समाधानों के कारणों को सुलझाता है, जो दैनिक निरीक्षण और उपकरण रखरखाव कार्य के लिए उपयुक्त हैं:

1. ऑपरेटिंग हैंडल को लॉक नहीं किया जा सकता: यह ज्यादातर जंग, जाम होने, आंतरिक लॉकिंग तंत्र की उम्र बढ़ने या बेमेल चाबियों के कारण होता है। उपचार विधि: विशेष ऑपरेटिंग कुंजी की जांच करें, लॉकिंग तंत्र को साफ और साफ करें, विशेष चिकनाई वाला ग्रीस जोड़ें, और यांत्रिक लॉकिंग के सामान्य कार्य को सुनिश्चित करने के लिए क्षतिग्रस्त घटकों को सीधे बदलें।

2. कैबिनेट के अंदर असामान्य शोर: मुख्य कारण विभाजन प्लेट के ढीले फिक्सिंग स्क्रू और ग्रंथि प्लेट को छूने वाले केबलों के कारण होने वाला विद्युत चुम्बकीय कंपन है। उपचार विधि: कैबिनेट विभाजन प्लेट के स्क्रू को पूरी तरह से जकड़ें, और संपर्क कंपन शोर को खत्म करने के लिए केबल इंटरफ़ेस को ठीक करने के लिए सीलेंट लागू करें।

3. अत्यधिक गर्म तारों के जोड़: यह मुख्य रूप से ढीले बोल्ट, लंबे समय तक अधिभार संचालन और अत्यधिक संपर्क प्रतिरोध के कारण होता है। उपचार विधि: उपकरण के रेटेड करंट के अनुसार कड़ाई से संचालन करें, सभी वायरिंग बोल्ट को जकड़ें, और पुराने और ऑक्सीकृत बसबारों और जोड़ों को समय पर बदलें।

4. अयोग्य इन्सुलेशन परीक्षण और बार-बार जमीन में खराबी: मुख्य कारण टूटे हुए, नम और दूषित इंसुलेटर हैं, जिससे इन्सुलेशन प्रदर्शन में महत्वपूर्ण गिरावट आएगी। उपचार विधि: क्षतिग्रस्त इंसुलेटर को बदलें, कैबिनेट के इन्सुलेशन घटकों को विशेष इन्सुलेशन सफाई एजेंटों से साफ करें, और इन्सुलेशन प्रदर्शन को बहाल करने के लिए नम क्षेत्रों को अच्छी तरह से सुखाएं।

5. सुरक्षात्मक शटर का असामान्य रूप से खुलना और बंद होना: शटर की विकृति, चलने वाले हिस्सों में तेल की कमी और हर तरह की चीज़ें जाम होने से सामान्य रूप से खुलने और बंद होने में विफलता होगी। उपचार विधि: चलने वाले हिस्सों में हर तरह की चीज़ें साफ करें, विकृत शटर को ठीक करें, चिकनाई वाला तेल जोड़ें, और खोलने और बंद करने की सटीकता को समायोजित करें।

6. स्थिति सूचक रोशनी का विलुप्त होना: सामान्य कारणों में बल्ब की क्षति, फ़्यूज़/रेज़िस्टर का जलना, सहायक स्विचों का ख़राब संपर्क और लिमिट स्विच की खराबी शामिल हैं। उपचार विधि: क्षतिग्रस्त बल्बों और फ़्यूज़ को बदलें, सहायक स्विचों के संपर्कों को साफ़ करें, और टर्मिनल पर सर्किट ब्रेकर की संचालन स्थिति की जाँच करें।

7. नियंत्रण इकाई का अव्यवस्थित संचालन: मुख्य कारण टर्मिनल ब्लॉक के ढीले पेंच और नियंत्रण प्लग का खराब संपर्क हैं। उपचार विधि: स्थिर लाइन संपर्क सुनिश्चित करने के लिए सभी टर्मिनल स्क्रू को जकड़ें, नियंत्रण कनेक्टर को फिर से प्लग करें और लॉक करें।

VI. हाई-वोल्टेज स्विचगियर (सुरक्षा कोर) के कोर पांच-रोकथाम सुरक्षा कार्य

पांच-रोकथाम इंटरलॉकिंग फ़ंक्शन हाई-वोल्टेज स्विचगियर का मुख्य सुरक्षा डिज़ाइन है, जो उद्योग में एक अनिवार्य मानक कॉन्फ़िगरेशन है। यह मानवीय गलत संचालन के कारण होने वाली प्रमुख बिजली दुर्घटनाओं को यांत्रिक रूप से समाप्त कर सकता है और उच्च-वोल्टेज ऑपरेशन सुरक्षा के लिए मुख्य गारंटी है:

1. लोड के साथ बंद होने से रोकें: सर्किट ब्रेकर ट्रॉली को परीक्षण स्थिति में बंद करने के बाद, मैकेनिकल लॉक ट्रॉली को लॉक कर देता है, जिसे कार्यशील स्थिति में नहीं धकेला जा सकता है, जिससे लोड के साथ बंद होने की दुर्घटना समाप्त हो जाती है।

2. अर्थिंग लाइन से बंद होने से रोकें: जब कैबिनेट का अर्थिंग स्विच बंद स्थिति में होता है, तो सर्किट ब्रेकर को बंद नहीं किया जा सकता है और न ही चालू किया जा सकता है, जिससे अर्थिंग लाइन को हटाए बिना मजबूर पावर ट्रांसमिशन के कारण होने वाले शॉर्ट सर्किट और विस्फोट से बचा जा सके।

3. लाइव अंतराल में आकस्मिक प्रवेश को रोकें: जब सर्किट ब्रेकर बंद और लाइव ऑपरेशन स्थिति में होता है, तो कैबिनेट का पिछला दरवाजा यांत्रिक लॉक द्वारा बंद कर दिया जाता है और खोला नहीं जा सकता है, जिससे कर्मियों को लाइव क्षेत्र में प्रवेश करने और बिजली का झटका लगने से रोका जा सकता है।

4. बिजली की अर्थिंग लाइन को लटकने से रोकें: जब सर्किट ब्रेकर बंद और लाइव ऑपरेशन स्थिति में होता है, तो अर्थिंग स्विच का ऑपरेटिंग तंत्र लॉक हो जाता है और इसे बंद और अर्थिंग नहीं किया जा सकता है, जिससे बिजली के साथ लटकती अर्थिंग लाइन के कारण होने वाली शॉर्ट सर्किट गलती समाप्त हो जाती है।

5. चाकू को भार के साथ खींचने से रोकें: जब सर्किट ब्रेकर लोड के साथ बंद अवस्था में होता है, तो ट्रॉली को कार्यशील स्थिति से बाहर नहीं ले जाया जा सकता है, और लोड के साथ आइसोलेटिंग स्विच को खोलना मना है।

सातवीं. पूर्ण पाठ का मुख्य सारांश

हाई-वोल्टेज स्विचगियर 75kV से ऊपर की हाई-वोल्टेज बिजली प्रणालियों के लिए बिजली वितरण उपकरण का मुख्य पूरा सेट है। सर्किट ब्रेकर, उपकरण ट्रांसफार्मर, रिले और अर्थिंग सिस्टम जैसे मॉड्यूलर घटकों के समन्वित कार्य पर भरोसा करते हुए, यह पांच मुख्य कार्यों को एकीकृत करता है: विद्युत ऊर्जा वितरण, सर्किट नियंत्रण, दोष संरक्षण, सुरक्षा संरक्षण और वास्तविक समय की निगरानी। श्रेणियों के संदर्भ में, इसे मुख्य रूप से दो प्रकारों में विभाजित किया गया है: सरल संरचना और सुविधाजनक संचालन और रखरखाव के साथ एआईएस एयर-इंसुलेटेड स्विचगियर, और स्थिर प्रदर्शन के साथ जीआईएस गैस-इंसुलेटेड स्विचगियर और उच्च-अंत परिदृश्यों के लिए उपयुक्त।

समग्र रूप से उपकरण में कम विफलता दर, लंबी सेवा जीवन और उच्च विश्वसनीयता की विशेषताएं हैं, और यह लंबे समय तक स्टैंडबाय ऑपरेशन स्थिति में है। इसकी मुख्य सुरक्षा गारंटी मानकीकृत पांच-रोकथाम इंटरलॉकिंग डिज़ाइन और सही ओवरवॉल्टेज, ओवरलोड और शॉर्ट-सर्किट सुरक्षा तंत्र से आती है। दैनिक संचालन दोष ज्यादातर घटक की उम्र बढ़ने, ढीली स्थापना, पर्यावरणीय क्षरण और अनुचित संचालन के कारण होते हैं, और नियमित निरीक्षण और मानकीकृत संचालन और रखरखाव के माध्यम से गलती की संभावना को काफी कम किया जा सकता है। पावर ग्रिड ट्रांसमिशन, औद्योगिक बिजली वितरण और नई ऊर्जा बिजली जैसे क्षेत्रों में, हाई-वोल्टेज स्विचगियर का स्थिर संचालन संपूर्ण बिजली प्रणाली के सुरक्षित, कुशल और निरंतर संचालन के लिए महत्वपूर्ण आधार है।

आठवीं. उच्च-आवृत्ति FAQ (उद्योग सामान्य)

Q1: हाई-वोल्टेज स्विचगियर और लो-वोल्टेज स्विचगियर के बीच मुख्य अंतर क्या है?

A1: मुख्य अंतर रेटेड वोल्टेज, इन्सुलेशन स्तर और कार्यात्मक स्थिति में निहित हैं। हाई-वोल्टेज स्विचगियर (≥75kV) में हाई-वोल्टेज आर्क बुझाने, शॉर्ट-सर्किट तोड़ने की क्षमता और पांच-रोकथाम सुरक्षा है, जिसका उपयोग मुख्य लाइन ट्रांसमिशन के लिए किया जाता है; लो-वोल्टेज स्विचगियर (≤1kV) का उपयोग केवल टर्मिनल बिजली वितरण के लिए किया जाता है, जिसमें सरल संरचना होती है और कोई उच्च-वोल्टेज सुरक्षा नहीं होती है।

Q2: जीआईएस और एआईएस हाई-वोल्टेज स्विचगियर के बीच चयन कैसे करें?

ए2: पारंपरिक आउटडोर, अच्छी कामकाजी परिस्थितियों और सीमित बजट के लिए एआईएस चुनें; शहरी मुख्य क्षेत्रों, बंद मशीन कक्षों, कठोर कामकाजी परिस्थितियों और सीमित स्थान के लिए जीआईएस चुनें।

Q3: क्या हाई-वोल्टेज स्विचगियर को बार-बार संचालित किया जा सकता है?

ए3: नहीं, हाई-वोल्टेज सर्किट ब्रेकरों को बार-बार भार उठाने के संचालन से प्रतिबंधित किया गया है; केवल कम-वोल्टेज संपर्ककर्ता ही अक्सर सहायक सर्किट को चालू और बंद कर सकते हैं, अन्यथा यह उपकरण की उम्र बढ़ने में तेजी लाएगा और छिपे हुए खतरों का कारण बनेगा।

Q4: क्या हाई-वोल्टेज स्विचगियर के पांच-रोकथाम फ़ंक्शन को मैन्युअल रूप से जारी किया जा सकता है?

A4: बिना अनुमति के इसे जारी करना सख्त वर्जित है। केवल पेशेवर संचालन और रखरखाव कर्मी ही रखरखाव के दौरान और सुरक्षा सुरक्षा उपाय करने के बाद विनिर्देशों के अनुसार इसे अस्थायी रूप से अनलॉक कर सकते हैं, और इसे ऑपरेशन के तुरंत बाद बहाल किया जाना चाहिए।

Q5: स्विचगियर जोड़ों के अत्यधिक गर्म होने के मुख्य खतरे और उपचार सिद्धांत क्या हैं?

ए5: खतरों में घटकों की उम्र बढ़ने में तेजी लाना, शॉर्ट सर्किट और यहां तक ​​कि आग लगना शामिल है; उपचार सिद्धांत: भार की जांच करें, जोड़ों को जकड़ें, पुराने घटकों को बदलें, और अधिभार को खत्म करें।

Q6: यदि हाई-वोल्टेज स्विचगियर के अंदर असामान्य शोर हो तो क्या रखरखाव के लिए इसे बंद करना आवश्यक है?

ए6: हाँ. असामान्य शोर उपकरण की असामान्यता की प्रारंभिक चेतावनी है। यदि लंबे समय तक इसे अनियंत्रित छोड़ दिया जाए तो यह खराबी का कारण बनेगा। ऑपरेशन फिर से शुरू करने से पहले छिपे हुए खतरों की जांच करने और उन्हें खत्म करने के लिए इसे तुरंत बंद करना आवश्यक है।

Q7: SF6 गैस-इंसुलेटेड स्विचगियर के लिए प्रतिदिन किन संकेतकों का पता लगाने की आवश्यकता है?

ए7: नियमित रूप से एसएफ6 गैस (दबाव, शुद्धता, सूक्ष्म जल) और कैबिनेट वायुरोधी का पता लगाएं, और इन्सुलेशन प्रदर्शन और यांत्रिक संचालन लचीलेपन की जांच करें।
