तीन-चरण एपॉक्सी राल कास्ट संयुक्त उपकरण ट्रांसफार्मर

पेशेवर निर्माता के रूप में, सेहो आपको तीन-चरण एपॉक्सी रेजिन कास्ट संयुक्त उपकरण ट्रांसफार्मर प्रदान करना चाहता है। संयुक्त ट्रांसफार्मर की डिज़ाइन विशेषताओं में तेल मुक्त, लघु, उच्च विश्वसनीयता और रखरखाव मुक्त शामिल हैं। उदाहरण के लिए, ट्रांसफार्मर एपॉक्सी राल इन्सुलेशन और उच्च वोल्टेज एपॉक्सी राल पूरी तरह से संलग्न वैक्यूम कास्टिंग को अपनाता है, जो उपकरण के इन्सुलेशन प्रदर्शन और सुरक्षा में सुधार करता है। इसके अलावा, संयुक्त ट्रांसफार्मर के द्वितीयक तार और केबल लीड सीलबंद जंक्शन बक्से का उपयोग करके जुड़े हुए हैं, जिनमें चोरी-रोधी कार्य हैं और ऑन-साइट सत्यापन के लिए भी सुविधाजनक हैं।

तकनीकी मापदंड

संयुक्त ट्रांसफार्मर में विभिन्न प्रकार शामिल होते हैं जैसे साधारण वर्तमान ट्रांसफार्मर, प्रकार के वर्तमान ट्रांसफार्मर, मल्टी टैप वर्तमान ट्रांसफार्मर, और विभिन्न परिवर्तन अनुपात वाले वर्तमान ट्रांसफार्मर। एक नियमित वर्तमान ट्रांसफार्मर में एक प्राथमिक वाइंडिंग, एक द्वितीयक वाइंडिंग, एक लोहे की कोर और फ्रेम, एक आवास, वायरिंग टर्मिनल आदि होते हैं। संयुक्त उपकरण ट्रांसफार्मर का कार्य सिद्धांत एक ट्रांसफार्मर के समान है। थ्रू टाइप करंट ट्रांसफार्मर में प्राथमिक वाइंडिंग नहीं होती है, और यह लोहे के कोर से गुजरने वाले तार के माध्यम से चुंबकीय प्रवाह उत्पन्न करता है, जिससे द्वितीयक करंट उत्पन्न होता है। मल्टी टैप करंट ट्रांसफार्मर विभिन्न लोड धाराओं की मांगों को पूरा करने के लिए कई टैप जोड़कर कई अलग-अलग परिवर्तन अनुपात प्राप्त करते हैं। विभिन्न परिवर्तन अनुपात वाले वर्तमान ट्रांसफार्मर विभिन्न परिवर्तन अनुपात और सटीकता स्तरों की आवश्यकताओं को पूरा करने के लिए कई स्वतंत्र वाइंडिंग प्रदान करते हैं।

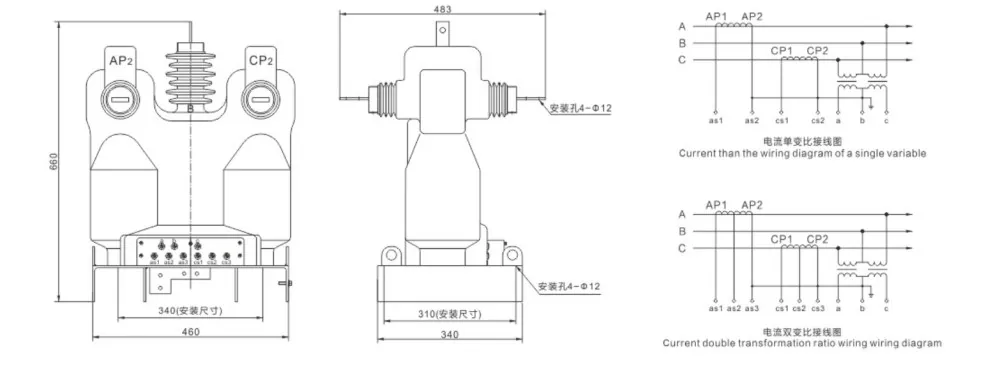

बाहरी चित्र

आवेदन

तीन-चरण एपॉक्सी राल कास्ट संयुक्त उपकरण ट्रांसफार्मर का व्यापक रूप से बिजली प्रणालियों में ऊर्जा मीटरिंग, माप और सुरक्षा में उपयोग किया जाता है। उदाहरण के लिए, 10kV बिजली लाइनों और शाखा लाइनों में, संयुक्त ट्रांसफार्मर का उपयोग लाइन हानि मूल्यांकन और बिजली ट्रांसफार्मर की उच्च-वोल्टेज साइड शाखा लाइनों पर विद्युत ऊर्जा को मापने के लिए किया जाता है। इसके अलावा, एक विशेष रूप से डिज़ाइन किया गया हाई-वोल्टेज मीटरिंग बॉक्स (संयुक्त ट्रांसफार्मर) है, जो मुख्य रूप से एक संयुक्त ट्रांसफार्मर और एक बिजली मीटर बॉक्स से बना है। इसमें उच्च माप सटीकता, हल्के वजन, आसान स्थापना और बिजली चोरी विरोधी फायदे हैं।
