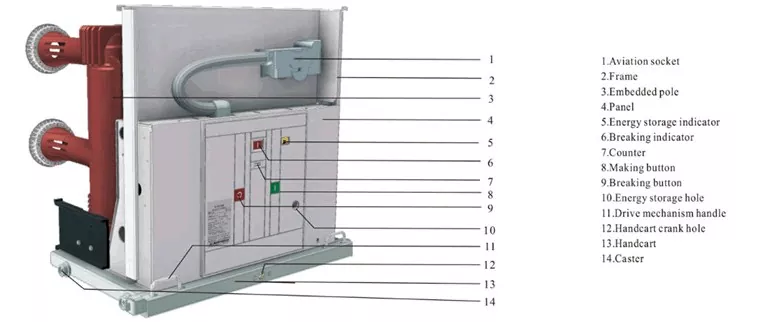

VS1 इंडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर

Ceho व्यापक बिक्री के बाद सेवा और समय पर डिलीवरी के साथ VS1 इंडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर की पेशकश कर सकता है। इस वैक्यूम सर्किट ब्रेकर का कार्य सिद्धांत यह है कि जब ऑपरेटिंग तंत्र की कार्रवाई के तहत चलती संपर्क और स्थिर संपर्क को अलग किया जाता है, तो संपर्कों के बीच एक विद्युत चाप उत्पन्न होता है, और संपर्कों की सतह उच्च तापमान पर भाप को वाष्पित करती है। जब करंट प्रवाहित होता है तो इस उत्पाद संपर्क डिज़ाइन का विशेष आकार एक चुंबकीय क्षेत्र उत्पन्न करता है। इस चुंबकीय क्षेत्र की कार्रवाई के तहत, विद्युत चाप संपर्क सतह की स्पर्शरेखा दिशा के साथ तेजी से चलता है। कुछ धातु वाष्प धातु सिलेंडर (ढाल) पर संघनित होते हैं, और चाप स्वाभाविक रूप से शून्य से गुजरता है और फिर बाहर चला जाता है। जब चाप बाहर चला जाता है, तो संपर्कों के बीच ढांकता हुआ ताकत तेजी से ठीक हो जाती है

जांच भेजें

उत्पाद वर्णन

आप Ceho से VS1 इंडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर खरीदने के लिए निश्चिंत हो सकते हैं। वैक्यूम सर्किट ब्रेकर सुरक्षा उद्देश्यों के लिए 12kv के रेटेड वोल्टेज के साथ-साथ पावर ग्रिड उपकरण और औद्योगिक बिजली उपकरण की नियंत्रण इकाइयों में बिजली प्रणालियों में उपयोग के लिए उपयुक्त है। इसे KYN28(GZS1) से लैस किया जा सकता है। विभिन्न प्रकार के स्विच कैबिनेट पैनल जैसे XGN और GG-1A। संबंधित उत्पाद: आइसोलेशन ट्रॉली, फ़्यूज़ ट्रॉली और अन्य वोल्टेज ट्रांसफार्मर ट्रॉली।

उत्पाद मानक

♦ IEC62271-100 हाई वोल्टेज स्विचगियर और कंट्रोलगियर भाग 100: एसी सर्किट-ब्रेकर

♦ GB1984 हाई वोल्टेज एसी सर्किट-ब्रेकर

♦ GB/T11022 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य विशिष्टताएँ

♦ जेबी/टी 3855 हाई वोल्टेजएसी वैक्यूम सर्किट-ब्रेकर

♦ DL/T402 हाई-वोल्टेज एसी सर्किट-ब्रेकर की विशिष्टता

पर्यावरणीय स्थितियाँ

♦ परिवेश का तापमान:-15℃~+40℃;

♦ ऊंचाई: ≤1000 मीटर;

♦ सापेक्ष आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90%；

♦ भूकंप की तीव्रता: ≤8 स्तर;

♦ आग, विस्फोट के खतरे, गंभीर गंदगी, रासायनिक संक्षारण, साथ ही तीव्र कंपन से रहित स्थान

तकनीकी तिथि

नहीं।	वस्तु	इकाई	तारीख
1	रेटेड वोल्टेज	के.वी	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	रेटेड कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (1 मिनट)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	रेटेड बिजली आवेग वोल्टेज का सामना करता है		50/59 ? ? ? ? ? ? ? ? ??125/145
4	रेटेड आवृत्ति	हर्ट्ज	50
5	वर्तमान मूल्यांकित	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	रेटेड कम समय सहनशील वर्तमान	KA	20 50 50	25 63 63	31.5 80 80
7	रेटेड शिखर सहिष्णु धारा
8	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)
9	रेटेड ऑपरेशन अनुक्रम		O-0.3s-co-180s-co
10	यांत्रिक जीवन	टाइम्स	20000
11	रेटेड परिचालन वोल्टेज	V	एसी/डीसी220, एसी/डीसी110
12	खुलने का समय	एमएस	20~50
13	बंद करने का समय		30~70
14	रेटेड शॉर्ट सर्किट करंट ब्रेकिंग टाइम		50

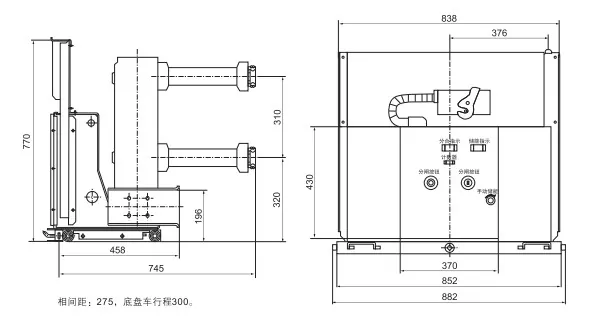

समग्र आयाम आरेखण
