GW4 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच

आप हमारे कारखाने से Ceho GW4 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच खरीदने के लिए निश्चिंत हो सकते हैं। इसमें एक आधार, इन्सुलेटिंग सपोर्ट, प्रवाहकीय भाग और एक ऑपरेटिंग तंत्र शामिल है। प्रत्येक खंभे में दो समर्थन होते हैं, प्रत्येक समर्थन के ऊपरी सिरे पर एक प्रवाहकीय ब्लेड लगा होता है। ब्लेड का संपर्क दो समर्थनों के बीच स्थित है। समर्थन के निचले सिरे पर एक असरदार आस्तीन लगाई जाती है। ऑपरेटिंग तंत्र द्वारा संचालित, ब्लेड क्षैतिज रूप से 90° तक घूम सकता है, जिससे स्विच खुल और बंद हो सकता है।

संरचनात्मक विशेषताएं

● डबल-कॉलम क्षैतिज घूर्णन प्रकार: प्रति पोल दो पोस्ट इंसुलेटर, संपर्क ब्लेड समापन और उद्घाटन को पूरा करने के लिए बीच में क्षैतिज रूप से 90 डिग्री घूमता है, ब्रेक दिखाई देता है, "पांच सुरक्षा" आवश्यकताओं को पूरा करता है।

● सभी श्रृंखलाओं को ग्राउंडिंग स्विच से सुसज्जित किया जा सकता है: सिंगल ग्राउंडिंग, डबल ग्राउंडिंग, या कोई ग्राउंडिंग का चयन नहीं किया जा सकता है, ग्राउंडिंग स्विच और मुख्य स्विच इंटरलॉक किए गए हैं।

● लचीला ऑपरेटिंग तंत्र: GW4 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच मानक कॉन्फ़िगरेशन CS11 (मैनुअल) या CS17 (ग्राउंडिंग प्रकार के साथ), रिमोट ऑपरेशन के लिए CJ6 इलेक्ट्रिक तंत्र वैकल्पिक।

● उच्च संक्षारण प्रतिरोध: प्रवाहकीय हिस्से सिल्वर/टिन प्लेटेड होते हैं, स्टील के हिस्से हॉट-डिप गैल्वेनाइज्ड या स्टेनलेस स्टील होते हैं, आधार एल्यूमीनियम मिश्र धातु या हॉट-डिप गैल्वेनाइज्ड स्टील से बना होता है, जो तटीय और भारी प्रदूषित क्षेत्रों के लिए उपयुक्त होता है।

● मॉड्यूलर डिजाइन: तीन खंभे एक कनेक्टिंग रॉड से जुड़े हुए हैं, चरण समायोजन साइट पर जल्दी से किया जा सकता है, स्थापना कोण 0-30 डिग्री से समायोज्य है।

हमें क्यों चुनें?

◆ GW4 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच एक डबल-कॉलम ओपनिंग और संपर्क स्विचिंग संरचना को अपनाता है, जिसमें स्वचालित संपर्क सफाई और बेहतर संपर्क विश्वसनीयता शामिल है।

◆ संपर्क उंगलियां उच्च शक्ति, उच्च चालकता और उच्च लोच वाली एक नई प्रकार की सामग्री से बनी होती हैं। संपर्कों को स्वयं संपर्क उंगलियों के लोचदार बल द्वारा क्लैंप किया जाता है, जिससे स्प्रिंग जंग और गर्मी एनीलिंग के कारण संपर्क क्लैंपिंग बल में कमी से बचा जा सकता है, इस प्रकार बढ़े हुए संपर्क प्रतिरोध और तेज संपर्क हीटिंग के दुष्चक्र को रोका जा सकता है।

◆ स्विच का घूमने वाला हिस्सा रखरखाव-मुक्त संचालन के लिए डिज़ाइन किया गया है। घूमने वाला आधार एक सीलबंद संरचना अपनाता है, जो जल वाष्प, धूल और हानिकारक गैसों को प्रवेश करने से रोकता है। यह सुनिश्चित करता है कि बीयरिंग और मोलिब्डेनम डाइसल्फ़ाइड लिथियम-आधारित ग्रीस हमेशा एक अच्छे वातावरण में काम करते हैं, जंग, ग्रीस के नुकसान और सूखने को रोकते हैं, इस प्रकार यह सुनिश्चित करते हैं कि GW4 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच का ऑपरेटिंग टॉर्क लंबे समय तक संचालन के बाद नहीं बढ़ेगा। स्टेनलेस स्टील पिन का उपयोग किया जाता है, जो तेल मुक्त स्व-चिकनाई असर संरचना से मेल खाता है; स्टील के घटक हॉट-डिप गैल्वेनाइज्ड होते हैं, जिससे यह सुनिश्चित होता है कि यह लचीला, हल्का, विश्वसनीय और जंग-मुक्त है।

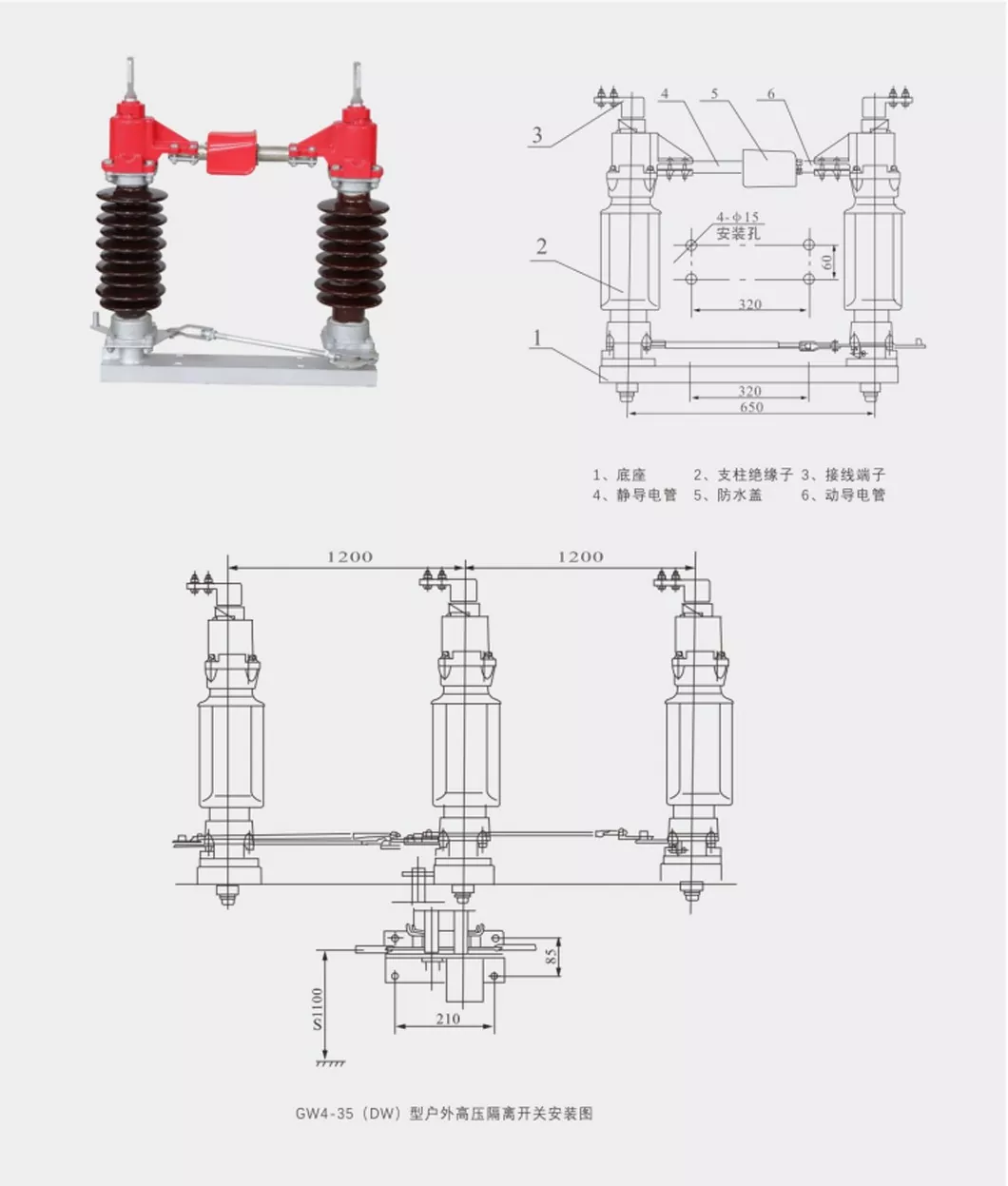

आकार और स्थापना आयाम

मुख्य तकनीकी पैरामीटर
