GW9 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच

Ceho एक निर्माता और आपूर्तिकर्ता है जो GW9 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच की आपूर्ति में विशेषज्ञता रखता है। GW9 श्रृंखला स्विच 0kV/15kV/20kV के तीन-चरण AC 50Hz रेटेड वोल्टेज वाले बाहरी उच्च-वोल्टेज विद्युत उपकरणों के लिए उपयुक्त हैं। इनका उपयोग नो-लोड ट्रांसफर के दौरान हाई-वोल्टेज ट्रांसमिशन लाइनों के विद्युत अलगाव, हाई-वोल्टेज बसबार रखरखाव, सर्किट ब्रेकर और अन्य विद्युत उपकरणों के साथ-साथ लाइव हाई-वोल्टेज लाइनों के विद्युत अलगाव के लिए किया जाता है। हमारे उत्पाद को छोटे कैपेसिटर और इंडक्टिव करंट आइसोलेशन सर्किट में विभाजित किया जा सकता है। इसकी संरचना सरल और उचित है, इसमें तांबे-एल्यूमीनियम सहायक उपकरण, एक स्टेनलेस स्टील सीलबंद आवास और एक गर्म-डुबकी गैल्वेनाइज्ड बेस का उपयोग किया जाता है, जो उत्कृष्ट दबाव प्रतिरोध और संक्षारण प्रतिरोध और विश्वसनीय प्रदर्शन प्रदान करता है। हल्का और स्थापित करने में आसान, नियमित सफाई या रखरखाव की आवश्यकता नहीं, यह शहरी और ग्रामीण क्षेत्रों में 10-20 केवी वितरण लाइनों के विभिन्न अनुभागों और शाखाओं के साथ-साथ स्पष्ट रूप से दिखाई देने वाले डिस्कनेक्ट बिंदुओं वाले रखरखाव अनुभागों के लिए उपयुक्त है। सस्ता, GW9 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच एक सुविधाजनक आउटडोर हाई-वोल्टेज विद्युत उपकरण है।

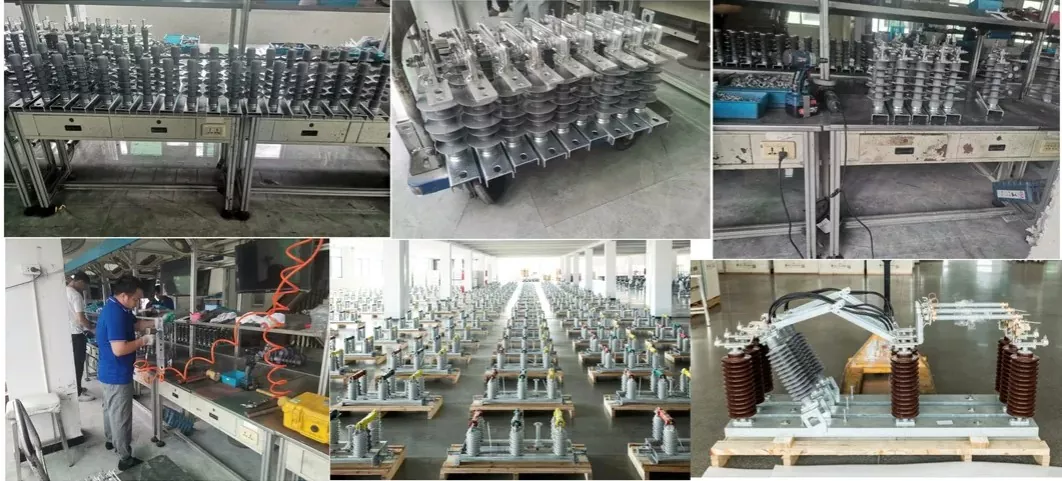

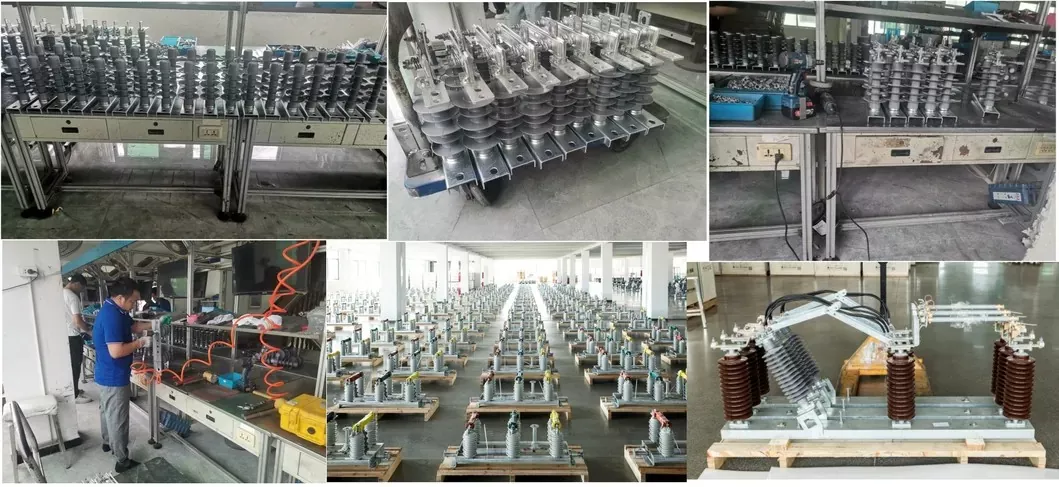

हमारा कारखाना

(H)GW9-12 श्रृंखला आउटडोर हाई-वोल्टेज एसी सिंगल-फेज डिस्कनेक्टर/आइसोलेशन स्विच (इसके बाद इसे "डिस्कनेक्टर/आइसोलेशन स्विच" के रूप में संदर्भित किया जाएगा) का उपयोग वोल्टेज और बिना लोड के 10kV लाइनों को स्विच करने और ओवरहाल की गई हाई-वोल्टेज बसों, सर्किट ब्रेकरों और लाइव हाई-वोल्टेज लाइनों से अन्य विद्युत उपकरणों के विद्युत अलगाव के लिए किया जाता है।

डिस्कनेक्टर्स/आइसोलेशन स्विच जीबी/टी 1985-2014 वोल्टेज और करंट आइसोलेशन स्विच और अर्थिंग स्विच, डीएल/टी 486-2010 हाई वोल्टेज एसी आइसोलेशन स्विच और अर्थिंग स्विच के तकनीकी मानकों के अनुरूप है।

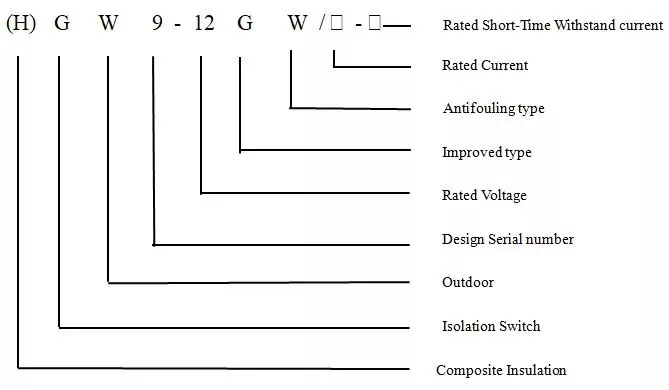

मॉडल और अर्थ

उपयोग के लिए पर्यावरणीय स्थितियाँ

1. ऊंचाई: 1000 मीटर से अधिक नहीं. यदि ऊंचाई 1000 मीटर से अधिक है, तो रेटेड थर्मल इन्सुलेशन स्तर को तदनुसार समायोजित किया जाना चाहिए।

2. परिवेश का तापमान: ऊपरी सीमा +45℃, निचली सीमा -40℃, सबसे गर्म महीने का औसत तापमान 30℃, अधिकतम दैनिक तापमान अंतर 25K।

3. सौर विकिरण तीव्रता (आउटडोर): 0.1W/cm²

4. हवा की गति/हवा का दबाव (आउटडोर): 0.5 मी/से/700Pa

5. प्रदूषण की डिग्री: कक्षा ई

6. आइसिंग की मोटाई: 20 मिमी से अधिक नहीं

7. आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता 95% से अधिक नहीं, मासिक औसत सापेक्ष आर्द्रता 80% से अधिक नहीं

8. भूकंपीय प्रदर्शन: क्षैतिज त्वरण 0.3m/2, ऊर्ध्वाधर त्वरण 0.15m/s²

9. सुरक्षा कारक: साइन अनुनाद तीन-अवधि तरंग, सुरक्षा कारक 1.67 से अधिक।

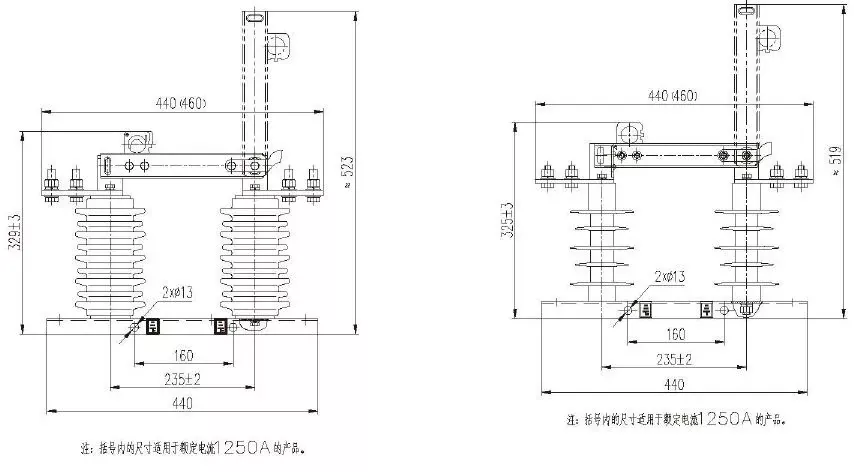

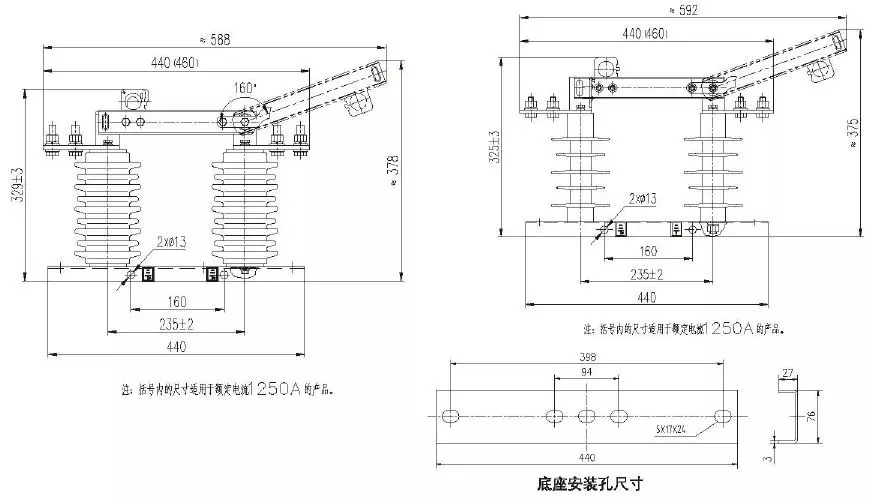

रूपरेखा और स्थापना आयाम

तकनीकी डाटा

प्रमुख लाभ

1. उत्पाद संरचना और संक्षारण प्रतिरोध में उल्लेखनीय सुधार हुआ। बंद होने पर, प्रवाहकीय प्लेट में स्व-लॉकिंग फ़ंक्शन होता है। खोलने के लिए, स्वचालित रूप से अनलॉक करने के लिए बस लॉकिंग हुक को खींचें। आधार एक प्रवाहकीय स्प्रिंग और स्प्रिंग कवर से सुसज्जित है; सेल्फ-लॉकिंग डिवाइस में एक लॉकिंग प्लेट, लॉकिंग हुक और लॉकिंग हुक स्प्रिंग शामिल है। सभी मानक हिस्से चमकदार फिनिश और उत्कृष्ट संक्षारण प्रतिरोध के साथ SUS304 गैर-चुंबकीय स्टेनलेस स्टील से बने होते हैं।

2. प्रवाहकीय प्लेट में कोई स्टॉप लॉक नहीं है; अधिकतम घूर्णन उद्घाटन कोण 160 डिग्री से कम नहीं है, और प्रवाहकीय प्लेट बेस में कोई स्टेनलेस स्टील क्लिप नहीं है। संपर्क क्लैंपिंग बल को बनाए रखने के लिए पैसिवेशन, रिवेटिंग और उच्च-लोच स्थापना प्रक्रियाओं का उपयोग किया जाता है।

3. GW9 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच के मुख्य सर्किट घटक T2 लाल तांबे का उपयोग करते हैं। स्थिर संपर्कों और टर्मिनलों को एकीकृत रूप से ढाला गया है, जो अतीत में स्थिर संपर्कों और टर्मिनलों की वेल्डिंग के कारण होने वाली संपर्क समस्याओं को पूरी तरह से हल करता है।

4. मुख्य सर्किट में सभी प्रवाहकीय घटक 20 मिमी से कम की मोटाई के साथ सिल्वर-प्लेटेड होते हैं और एक सीलबंद एंटी-ऑक्सीकरण उपचार से गुजरते हैं। सतह चढ़ाना उज्ज्वल और टिकाऊ है, जिसमें मजबूत ऑक्सीकरण प्रतिरोध, उत्कृष्ट चालकता और 80mmΩ का सर्किट प्रतिरोध है।

5. वायरिंग टर्मिनल एक डबल-होल संरचना को अपनाते हैं, जो बाहरी चांदी की परत के साथ कठोर तांबे मिश्र धातु से बना होता है।

6. यह स्विच एक बाहरी दबाव संपर्क स्प्रिंग का उपयोग करता है, जिसमें प्रवाहकीय संपर्क "फिक्स्ड आर्क" संरचना के साथ संपर्क बनाते हैं, जो अत्यधिक समान दबाव और स्वयं-सफाई कार्य प्रदान करता है। संपर्क दबाव लंबी अवधि तक स्थिर रहता है, जिससे लंबी दूरी के संचालन के दौरान उत्पाद की सुरक्षा और विश्वसनीयता सुनिश्चित होती है।

7. इंसुलेटर उच्च शक्ति वाले सिरेमिक या सिलिकॉन रबर मिश्रित सामग्री से बना है और इसे बड़ी क्रीपेज दूरी के साथ डिज़ाइन किया गया है, जो क्लास ई की प्रदूषण-विरोधी आवश्यकताओं को पूरा करता है, और अच्छी प्रदूषण-विरोधी क्षमताओं और लंबी दूरी की संचालन विशेषताओं से युक्त है।

8. GW9 आउटडोर हाई-वोल्टेज आइसोलेटिंग स्विच के गतिशील हिस्सों से जमीन तक की न्यूनतम दूरी 200 मिमी से अधिक है, और टूटने के बीच की दूरी 230 मिमी से अधिक है, जो इसे उच्च ऊंचाई वाले क्षेत्रों के लिए उपयुक्त बनाती है।
