यूरोप, संयुक्त राज्य अमेरिका और चीन में बॉक्स-प्रकार सबस्टेशनों का तकनीकी विश्लेषण क्या है?

इलेक्ट्रिकल इंजीनियरों के दृष्टिकोण से, यूरोपीय, अमेरिकी और चीनी (चीनी शैली) कंटेनरीकृत सबस्टेशन अलग-अलग ग्रिड मानकों, भौगोलिक वातावरण और बाजार की मांगों के आधार पर तीन अलग-अलग तकनीकी दृष्टिकोणों का प्रतिनिधित्व करते हैं। मुख्य अंतर चार प्रमुख आयामों में निहित हैं: संरचनात्मक एकीकरण, सुरक्षा विन्यास, थर्मल प्रबंधन डिजाइन और मानकीकरण प्रणाली। ये अंतर अलग-अलग अनुप्रयोग परिदृश्यों और विकासवादी प्रक्षेप पथों को जन्म देते हैं।

अमेरिकी शैली के सबस्टेशन व्यापक तैनाती को सक्षम करने के लिए कॉम्पैक्टनेस और लागत-प्रभावशीलता को प्राथमिकता देते हैं; दूसरी ओर, यूरोपीय सबस्टेशन उन्नत पर्यावरणीय प्रदर्शन और सौंदर्य की दृष्टि से मनभावन एकीकृत डिजाइनों पर जोर देते हैं; जबकि चीनी सबस्टेशन अक्सर व्यावहारिक हाइब्रिड समाधान अपनाते हैं जो एकीकरण, लागत और डिजाइन के मामले में दोनों के बीच अंतर को संतुलित करते हैं। ये अंतर पैमाने, संरचनात्मक संरचना, आंतरिक डिजाइन, प्रमुख उपकरण विन्यास, सुरक्षा सुविधाओं, स्थापना और रखरखाव के तरीकों और अंततः विशिष्ट अनुप्रयोगों के लिए सबस्टेशनों की उपयुक्तता को गहराई से प्रभावित करते हैं।

निम्नलिखित तीन दृष्टिकोणों से गहन विश्लेषण प्रदान करता है: तकनीकी विवरण, अनुप्रयोग परिदृश्य और भविष्य के रुझान।

I. तीन प्रमुख प्रकारों के लिए मुख्य तकनीकी विवरणों की गहराई से तुलनाबॉक्स प्रकार सबस्टेशन

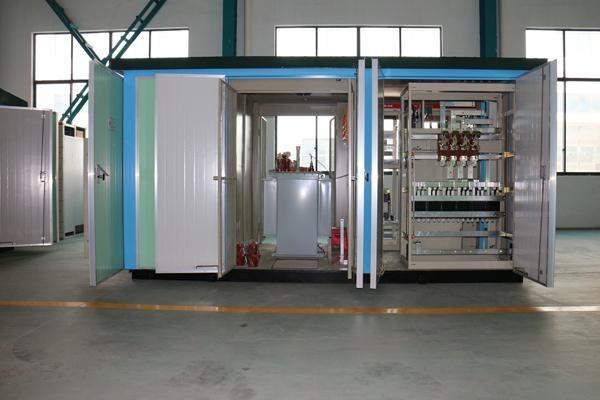

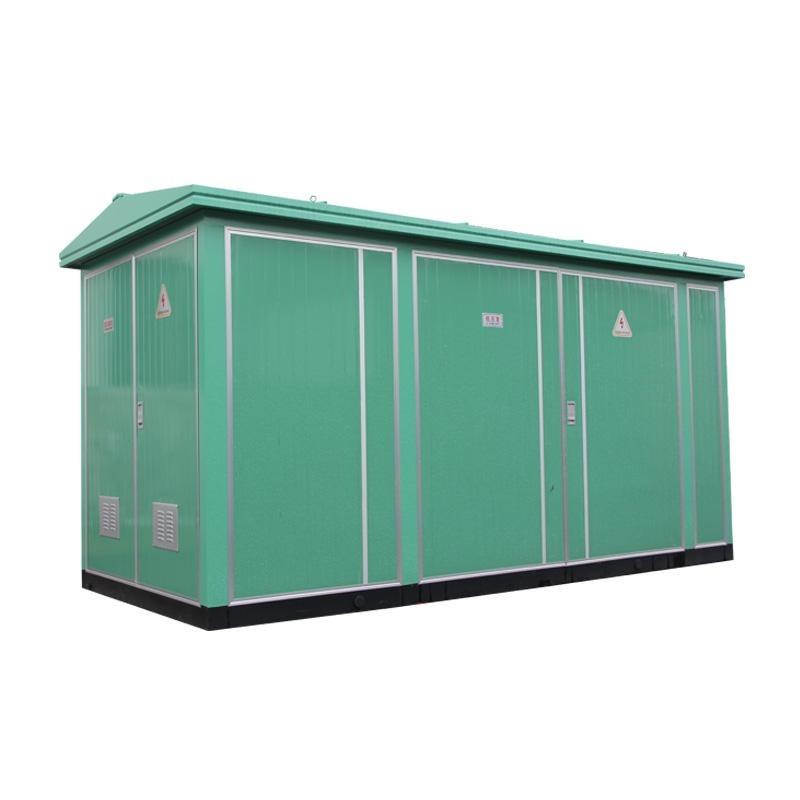

1. यूरोपीयबॉक्स प्रकार सबस्टेशन (यूरोपीय शैलीबॉक्स प्रकार सबस्टेशन, ईयू/आईईसी मानक)

कोर परिभाषा: IEC 62271-202 और IEC 61330 मानकों के अनुरूप, ये सबस्टेशन एक स्वतंत्र तीन-कम्पार्टमेंट मॉड्यूलर संरचना की सुविधा देते हैं और विश्व स्तर पर प्रमुख रूप का प्रतिनिधित्व करते हैं।बॉक्स प्रकार सबस्टेशन।”

(1) संरचना और लेआउट

· तीन पूरी तरह से स्वतंत्र डिब्बे: उच्च-वोल्टेज डिब्बे, ट्रांसफार्मर डिब्बे, और कम-वोल्टेज डिब्बे धातु विभाजन द्वारा पूरी तरह से अलग होते हैं, जिससे "目" या "品"आकार लेआउट।

· घेरा और सुरक्षा: पॉलीयुरेथेन इन्सुलेशन परत के साथ डबल-लेयर स्टील प्लेट; सुरक्षा रेटिंग IP54–IP55; मजबूत धूलरोधक, जलरोधक और संघनन रोधी क्षमताएं।

· फाउंडेशन आवश्यकताएँ: एक मानक केबल ट्रेंच, एक स्वतंत्र नींव और एक आरक्षित रखरखाव पहुंच मार्ग (≥800 मिमी) की आवश्यकता होती है।

(2) कोर घटक विन्यास

· हाई-वोल्टेज साइड: मानक कॉन्फ़िगरेशन में एसएफ 6 रिंग मुख्य इकाइयां या एयर-इंसुलेटेड स्विचगियर शामिल हैं, जो लोड ब्रेक स्विच, आइसोलेटिंग स्विच, अर्थिंग स्विच और सर्ज अरेस्टर के साथ एकीकृत हैं, जिसमें पांच-रोकथाम इंटरलॉक शामिल हैं।

· ट्रांसफार्मर: मुख्य रूप से एससीबी श्रृंखला के ड्राई-टाइप ट्रांसफार्मर (एपॉक्सी रेजिन कास्ट), जिनकी क्षमता 50kVA से 2500kVA तक होती है; मजबूरन वायु शीतलन (तापमान नियंत्रण + अक्षीय पंखे)।

· लो-वोल्टेज साइड: फ्रेम सर्किट ब्रेकर, स्मार्ट कैपेसिटर मुआवजा, स्मार्ट मीटर और सर्ज प्रोटेक्शन मॉड्यूल सहित ड्रा-आउट स्विचगियर, असाधारण स्केलेबिलिटी प्रदान करता है।

· सुरक्षा प्रणाली: उच्च-वोल्टेज पक्ष वैकल्पिक "लोड स्विच + फ़्यूज़" या सर्किट ब्रेकर सुरक्षा (ओवरकरंट, तात्कालिक, अधिभार और ग्राउंड फ़ॉल्ट सुरक्षा) प्रदान करता है; लो-वोल्टेज पक्ष में व्यापक वितरण सुरक्षा की सुविधा है।

(3) प्रमुख तकनीकी विशेषताएँ

· सुरक्षा: मजबूत आर्क फॉल्ट आइसोलेशन क्षमता वाले स्वतंत्र डिब्बे (आंतरिक आर्क 20kA/0.5s की रेटिंग का सामना करते हैं)।

· रख-रखाव: रखरखाव के लिए प्रत्येक इकाई को स्वतंत्र रूप से डी-एनर्जीकृत किया जा सकता है; लो-वोल्टेज साइड मेंटेनेंस बिना बिजली रुकावट के किया जा सकता है।

· नुकसान और ऊर्जा दक्षता: शुष्क प्रकार के ट्रांसफार्मर आग प्रतिरोधी, रिसाव-मुक्त और कम शोर वाले होते हैं, लेकिन उनका नो-लोड नुकसान तेल से भरे ट्रांसफार्मर की तुलना में थोड़ा अधिक होता है।

· आकार: समान क्षमता के लिए मात्रा में सबसे बड़ा, अमेरिकी शैली की इकाइयों का लगभग 1.5 से 3 गुना।

2. अमेरिकी शैलीबॉक्स प्रकार सबस्टेशन (अमेरिकी शैलीबॉक्स प्रकार सबस्टेशन, आईईईई/एएनएसआई मानक)

कोर परिभाषा: IEEE C57.12.25 और ANSI C84.1 मानकों का अनुपालन करता है; इसमें एक अत्यधिक एकीकृत, सामान्य-संलग्नक संरचना है, जिसे "संयुक्त-प्रकार ट्रांसफार्मर (जेडजीएस)" के रूप में भी जाना जाता है।

(1) संरचना और लेआउट

· इंटीग्रेटेड कॉमन टैंक: कोई अलग हाई-वोल्टेज कम्पार्टमेंट नहीं; हाई-वोल्टेज लोड स्विच, फ़्यूज़, टैप चेंजर और ट्रांसफार्मर कोर सभी एक ही तेल टैंक में डूबे हुए हैं।

· तेल-रहित डिज़ाइन: इसमें पूरी तरह से सीलबंद "तेल + वायु अंतर" संरचना होती है, जिसमें गर्मी अपव्यय के लिए टैंक और रेडिएटर सीधे खुले होते हैं।

· घेरा और सुरक्षा: सिंगल-लेयर स्टील प्लेट, सुरक्षा रेटिंग IP34D-IP44, धूल और ठोस विदेशी वस्तुओं से सुरक्षा पर जोर देती है।

· फाउंडेशन आवश्यकताएँ: सरल प्लेटफ़ॉर्म फाउंडेशन; किसी केबल ट्रेंच की आवश्यकता नहीं; प्रत्यक्ष केबल प्लग-इन कनेक्शन।

(2) कोर घटक विन्यास

· हाई-वोल्टेज साइड: एल्बो-टाइप केबल प्लग + प्लग-इन फ़्यूज़ + लोड स्विच; पूरी तरह से अछूता, पूरी तरह से संरक्षित, और स्पर्श-सुरक्षित, अत्यंत सरलीकृत।

· ट्रांसफार्मर: पूरी तरह से सीलबंद तेल में डूबा हुआ ट्रांसफार्मर, क्षमता 315 केवीए-1,600 केवीए; ट्रांसफार्मर का तेल इन्सुलेशन और शीतलन माध्यम दोनों के रूप में कार्य करता है।

· लो-वोल्टेज साइड: सरलीकृत सुरक्षा कॉन्फ़िगरेशन (ओवरलोड, शॉर्ट-सर्किट, अंडरवोल्टेज) के साथ कॉम्पैक्ट मोल्डेड-केस सर्किट ब्रेकर कैबिनेट।

· सुरक्षा प्रणाली: उच्च-वोल्टेज फ़्यूज़ आंतरिक ट्रांसफार्मर दोषों से रक्षा करते हैं; लो-वोल्टेज मोल्डेड-केस सर्किट ब्रेकर लाइन की सुरक्षा करते हैं; कोई रिले सुरक्षा उपकरण नहीं.

(3) प्रमुख तकनीकी विशेषताएँ

· सघनता: न्यूनतम मात्रा, यूरोपीय शैली की इकाइयों के 1/4 से 1/3 के पदचिह्न के साथ, और 15% से 20% कम लागत।

·इंस्टॉलेबिलिटी: "प्लग-एंड-प्ले"; स्थापना का समय यूरोपीय शैली की इकाइयों का केवल एक तिहाई है।

·गर्मी अपव्यय: खुली हवा में शीतलन; उच्च अधिभार क्षमता (2 घंटे के लिए 2x अधिभार की अनुमति देता है)।

सीमाएँ: रखरखाव के लिए पूर्ण बिजली कटौती की आवश्यकता होती है; उच्च-वोल्टेज घटक तेल में डूबे होते हैं, जिससे विफलता के बाद मरम्मत जटिल हो जाती है और रिसाव का खतरा होता है।

3. चीनीबॉक्स प्रकार सबस्टेशन (चीनी-शैली/हुशी-शैलीबॉक्स प्रकार सबस्टेशन, जीबी मानक)

कोर परिभाषा: यूरोपीय मॉड्यूलैरिटी को अमेरिकी कॉम्पैक्टनेस के साथ जोड़ते हुए, ये सबस्टेशन जीबी/टी 17467-2020 (हाई-वोल्टेज/लो-वोल्टेज) का अनुपालन करते हैंबॉक्स प्रकार सबस्टेशन) और एक स्थानीयकृत, संशोधित तीन-कम्पार्टमेंट संरचना की सुविधा है।

(1) संरचना और लेआउट

· तीन स्वतंत्र लेकिन कॉम्पैक्ट डिब्बे: उच्च-वोल्टेज, ट्रांसफार्मर और कम-वोल्टेज डिब्बे अलग-अलग हैं लेकिन कम आयाम वाले हैं (यूरोपीय और अमेरिकी मानकों के बीच आते हैं)।

· अनुकूलित लेआउट: मुख्य रूप से "目”-आकार का, एकल-पंक्ति अनुदैर्ध्य लेआउट (आईईईई विद्युत चुम्बकीय संगतता आवश्यकताओं के अनुरूप), चीनी पावर ग्रिड स्थापना मानकों के अनुकूल।

· संलग्नक और सुरक्षा: डबल-लेयर स्टील प्लेट, IP44-IP54, उन्नत संक्षारण प्रतिरोध, भूकंपीय प्रतिरोध (भूकंपीय तीव्रता IX के लिए डिज़ाइन किया गया), और उच्च तापमान प्रतिरोध (-25°C से +40°C)।

(2) कोर घटक कॉन्फ़िगरेशन (उन्नत स्थानीयकरण)।)

· हाई-वोल्टेज साइड: मानक कॉन्फ़िगरेशन में घरेलू स्तर पर उत्पादित एयर-इंसुलेटेड/एसएफ6 रिंग मुख्य इकाइयां शामिल हैं, जो यूरोपीय सर्किट ब्रेकर समाधान और अमेरिकी एल्बो प्लग समाधान दोनों के साथ संगत हैं।

· ट्रांसफार्मर: सूखे प्रकार या तेल में डूबे मॉडल का विकल्प (एससीबी14/एस15, कक्षा 1 ऊर्जा दक्षता); बढ़ी हुई शॉर्ट-सर्किट झेलने की क्षमता (10 kV/25 kA/3 s, IEC मानक 20 kA/2 s से अधिक)।

· लो-वोल्टेज पक्ष: एकीकृत स्मार्ट बिजली वितरण, स्वचालित प्रतिक्रियाशील बिजली मुआवजा, हार्मोनिक शमन और रिमोट मॉनिटरिंग, चीन के वितरण नेटवर्क स्वचालन आवश्यकताओं को पूरा करने के लिए तैयार किया गया।

· सुरक्षा प्रणाली: दोहरी-अनावश्यक सुरक्षा, बैकअप सुरक्षा के रूप में उच्च-वोल्टेज फ़्यूज़ + सर्किट ब्रेकर के साथ; अधिक तापमान, गैस और दबाव से राहत जैसी गैर-विद्युत सुरक्षा सुविधाओं से सुसज्जित।

(3) प्रमुख तकनीकी विशेषताएँ

· अनुकूलनशीलता: चीन के 10kV/20kV वितरण नेटवर्क, शॉर्ट-सर्किट स्तर और ग्राउंडिंग कॉन्फ़िगरेशन के साथ पूरी तरह से संगत।

· लागत-प्रभावशीलता: यूरोपीय डिज़ाइनों की तुलना में कम लागत, अमेरिकी डिज़ाइनों की तुलना में अधिक विश्वसनीयता।

· इंटेलिजेंस: मानक IoT मॉनिटरिंग (टेलीमेट्री, टेलीकंट्रोल और रिमोट कंट्रोल), IEC 61850 प्रोटोकॉल का समर्थन करता है।

तीन प्रमुख बॉक्स-प्रकार सबस्टेशनों की तकनीकी पैरामीटर तुलना

द्वितीय. अनुप्रयोग परिदृश्यों का सटीक मिलान (इलेक्ट्रिकल इंजीनियरों के लिए चयन मानदंड)

1. यूरोपीय शैली के लिए आवेदन परिदृश्यबॉक्स प्रकार सबस्टेशन

मुख्य चयन मानदंड: प्राथमिकता के रूप में उच्च विश्वसनीयता, उच्च सुरक्षा, मजबूत मापनीयता और पर्यावरणीय स्थिरता

· शहर के केंद्र / ऐतिहासिक इमारतें: वाणिज्यिक परिसर, सुपर-ऊंची इमारतें, सीबीडी (अग्नि सुरक्षा, कम शोर, परिदृश्य एकीकरण)।

· औद्योगिक/उच्च-विश्वसनीयता भार: डेटा केंद्र, सटीक विनिर्माण, रेल पारगमन, अस्पताल (निर्बाध बिजली आपूर्ति, बिजली कटौती के बिना रखरखाव)।

· नवीकरणीय ऊर्जा ग्रिड एकीकरण: पवन ऊर्जा / पीवी स्टेप-अप सबस्टेशन (हार्मोनिक शमन, प्रतिक्रियाशील बिजली मुआवजा, बुद्धिमान निगरानी)।

· पर्यावरण की दृष्टि से संवेदनशील क्षेत्र: स्कूल, आवासीय क्षेत्र, दर्शनीय स्थान (कोई तेल रिसाव नहीं, शुष्क प्रकार का इन्सुलेशन)।

2. अमेरिका के लिए आवेदन परिदृश्यबॉक्स प्रकार सबस्टेशन

मुख्य चयन मानदंड: कम लागत, तीव्र तैनाती, अत्यधिक सीमित स्थान

· उत्तरी अमेरिकी पावर ग्रिड: अमेरिका और कनाडा में स्थानीय वितरण नेटवर्क (मानक अनुपालन)।

· पुराने आवासीय क्षेत्रों का नवीनीकरण: सीमित स्थान और छोटे निर्माण चक्र के साथ शहरी ग्रिड समापन बिंदु।

· अस्थायी/आपातकालीन बिजली आपूर्ति: निर्माण स्थल, व्यापार शो, आपदा राहत (प्लग-एंड-प्ले, स्थानांतरित करने योग्य)।

· ग्रामीण/उपनगरीय ग्रिड: कम भार घनत्व, बड़ी आपूर्ति त्रिज्या और सीमित ओ एंड एम क्षमताओं वाले क्षेत्र।

3. चीनी के लिए आवेदन परिदृश्यबॉक्स प्रकार सबस्टेशन

मुख्य चयन मानदंड: चीनी पावर ग्रिड के साथ संगतता, उच्च लागत-प्रभावशीलता और बुद्धिमान ओ एंड एम

· चीन में शहरी और ग्रामीण वितरण नेटवर्क: नए आवासीय समुदाय, औद्योगिक पार्क और नगरपालिका सार्वजनिक सुविधाएं (10kV मानक, शॉर्ट-सर्किट स्तर मिलान)।

· वितरण नेटवर्क स्वचालन उन्नयन: "तीन रिमोट" (रिमोट माप, रिमोट सिग्नलिंग, रिमोट कंट्रोल), स्मार्ट ग्रिड नोड्स का पूर्ण कवरेज।

· "नया बुनियादी ढांचा": 5जी बेस स्टेशन, चार्जिंग स्टेशन क्लस्टर, ऊर्जा भंडारण पावर स्टेशन (एकीकृत स्रोत-ग्रिड-लोड-स्टोरेज इंटरफेस)।

· निर्यात/बेल्ट एंड रोड: मिश्रित आईईसी और जीबी मानकों के साथ दक्षिण पूर्व एशिया, मध्य पूर्व, अफ्रीका और अन्य क्षेत्रों के बाजारों के लिए अनुकूलित।

तृतीय. भविष्य के विकास के रुझान (तीन प्रमुख प्रौद्योगिकी मार्गों की विकासवादी दिशाएँ)

1. वैश्विक सामान्य रुझान (सभी तीन मार्गों द्वारा साझा किए गए उन्नयन)

(1) कम कार्बन और उच्च ऊर्जा दक्षता

· अनिवार्य ऊर्जा दक्षता उन्नयन: 2026 से शुरू होकर, प्रमुख वैश्विक बाजारों में टियर 1 ऊर्जा दक्षता मानक अनिवार्य होंगे (नो-लोड घाटे को 40% तक कम करना)।

· पर्यावरण के अनुकूल इन्सुलेशन विकल्प: एसएफ 6 का शून्य उपयोग (शुष्क हवा, एन₂ और पर्यावरण के अनुकूल गैसों द्वारा प्रतिस्थापित); खनिज तेल का स्थान प्राकृतिक एस्टर वनस्पति तेल ने ले लिया।

· अनाकार मिश्र धातुओं को व्यापक रूप से अपनाना: पारंपरिक सामग्रियों की तुलना में नो-लोड हानि 70%-80% कम; 2030 तक राज्य ग्रिड में प्रवेश दर 50% तक पहुंच जाएगी।

(2) हाई इंटेलिजेंस (एआईओटी)

·एज कंप्यूटिंग + डिजिटल ट्विन्स: वास्तविक समय स्थिति की निगरानी, ​​गलती की भविष्यवाणी (सटीकता>95%), रिमोट डायग्नोस्टिक्स, और ओ एंड एम रिपोर्ट की स्वचालित पीढ़ी।

·पूर्ण आईईसी 61850 अनुपालन: प्लग-एंड-प्ले कार्यक्षमता, उन्नत इंटरऑपरेबिलिटी, और स्मार्ट ग्रिड डिस्पैच सिस्टम के साथ निर्बाध एकीकरण।

· 5जी + आईओटी: रिमोट कंट्रोल, आर्क डिटेक्शन, अधिक तापमान अलर्ट, ऊर्जा खपत विश्लेषण; मानवरहित परिचालन मानक बन गया है।

(3) एकीकरण और पूर्वनिर्माण

· "मल्टी-कम्पार्टमेंट एकीकरण": पूर्वनिर्मित मॉड्यूल सबस्टेशन, ऊर्जा भंडारण, पीवी और चार्जिंग स्टेशनों को एकीकृत करते हैं, जिससे पदचिह्न अतिरिक्त 30% कम हो जाता है।

·मॉड्यूलर, बिल्डिंग-ब्लॉक डिज़ाइन: मानकीकृत मॉड्यूल, फ़ैक्टरी प्री-असेंबली, और शून्य ऑन-साइट वायरिंग इंस्टॉलेशन के समय को एक दिन के भीतर कम कर देती है।

2. तीन प्रमुख उत्पाद शृंखलाओं का विभेदित विकास

(1) यूरोपीय स्विचगियर: अल्टीमेट सेफ्टी + ग्रीन जीरो-कार्बन

·उन्नत आंतरिक चाप सुरक्षा (चाप विलुप्ति ≤0.1s), विस्फोट-प्रूफ़िंग, और अग्नि प्रतिरोध रेटिंग।

· पूरी श्रृंखला तेल मुक्त, पूरी तरह से शुष्क प्रकार की है, और पुनर्चक्रण योग्य सामग्रियों से बनी है, जो यूरोपीय संघ के "कार्बन तटस्थता" नियमों के अनुरूप है।

· 40.5kV उच्च-वोल्टेज, उच्च-क्षमता अनुप्रयोगों और स्मार्ट माइक्रोग्रिड मास्टर स्टेशन परिदृश्यों पर ध्यान केंद्रित करता है।

(2) यू.एस.बॉक्स प्रकारसबस्टेशन: न्यूनतम एकीकरण + कम लागत

· उत्तर अमेरिकी वितरित पीवी और आवासीय ऊर्जा भंडारण प्रणालियों के लिए और अधिक लघुकरण और वजन में कमी।

· सरलीकृत निगरानी के लिए IoT का उपयोग करता है, "विफलता-प्रतिस्थापन" पर आधारित कम लागत वाले ओ एंड एम मॉडल पर जोर देता है।

· उत्तरी अमेरिका, लैटिन अमेरिका और ऑस्ट्रेलिया में शिथिल संरचित वितरण ग्रिड बाजारों पर ध्यान केंद्रित करता है।

(3) चीनी बॉक्स प्रकार सबस्टेशन: सार्वभौमिक अनुकूलनशीलता + स्मार्ट एकीकरण

· दोहरे मानक अनुकूलता (आईईसी+जीबी), चरम वातावरण (अत्यधिक ठंड, उच्च आर्द्रता, उच्च ऊंचाई) के लिए बेहतर अनुकूलन क्षमता के साथ।

· एकीकृत उत्पादन, ग्रिड, लोड और भंडारण: ऊर्जा भंडारण इनवर्टर (पीसीएस) और ऊर्जा प्रबंधन प्रणाली (ईएमएस) का गहन एकीकरण।

· एआई-संचालित भविष्य कहनेवाला रखरखाव: घरेलू एल्गोरिदम द्वारा सशक्त, एमटीबीएफ 100,000 घंटे से अधिक तक बढ़ गया।

· वैश्विक मध्य-से-निम्न-अंत बाजार में दोहरी सफलताओं के साथ अग्रणी

चतुर्थ. सारांश: तकनीकी दृष्टिकोण में मौलिक अंतर

· यूरोपीय: सुरक्षा-प्रथम, मॉड्यूलर और अत्यधिक विश्वसनीय, "सटीक-इंजीनियरिंग" तकनीकी दृष्टिकोण का प्रतिनिधित्व करता है।

· अमेरिकी: लागत-प्रथम, एकीकृत और तीव्र तैनाती, एक "अर्थव्यवस्था-उन्मुख" तकनीकी दृष्टिकोण का प्रतिनिधित्व करता है।

· चीनी दृष्टिकोण: अनुकूलनशीलता-प्रथम, स्थानीयकरण और बुद्धिमत्ता, "संतुलित" तकनीकी दृष्टिकोण का प्रतिनिधित्व करता है।

अगले 3 से 5 वर्षों में, ये तीन दृष्टिकोण एक-दूसरे से अलग हो जाएंगे, और उनकी सीमाएं धुंधली हो जाएंगी: यूरोपीय दृष्टिकोण अधिक कॉम्पैक्ट हो जाएगा, अमेरिकी दृष्टिकोण अधिक बुद्धिमान हो जाएगा, और चीनी दृष्टिकोण अधिक अंतर्राष्ट्रीय हो जाएगा, अंततः "बुद्धिमत्ता, कम कार्बन, एकीकरण और मानकीकरण" के एकीकृत तकनीकी प्रतिमान की ओर परिवर्तित हो जाएगा।

यूरोपीय, अमेरिकी और चीनी बॉक्स-प्रकार सबस्टेशनों के लिए अक्सर पूछे जाने वाले प्रश्न

1. तीन प्रकार के बॉक्स-प्रकार सबस्टेशनों के लिए मुख्य मानक प्रणालियाँ क्या हैं?

· यूरोपीय: आईईसी 62271, आईईसी 61330

· अमेरिकी: आईईईई सी57.12.25, एएनएसआई

· चीनी: जीबी/टी 17467-2020

2. मुख्य संरचनात्मक अंतर क्या हैं?

· यूरोपीय: तीन पूरी तरह से स्वतंत्र डिब्बे, मॉड्यूलर डिजाइन

· अमेरिकी: एकीकृत सामान्य टैंक, उच्च-वोल्टेज और ट्रांसफार्मर साझा तेल टैंक

· चीनी: तीन स्वतंत्र डिब्बे, कॉम्पैक्ट और अनुकूलित लेआउट

3. प्रत्येक प्रकार में किस ट्रांसफार्मर प्रकार का उपयोग किया जाता है?

· यूरोपीय: मुख्य रूप से शुष्क प्रकार का ट्रांसफार्मर

· अमेरिकन: केवल तेल में डूबा हुआ ट्रांसफार्मर

· चीनी: सूखा प्रकार या तेल में डूबा हुआ वैकल्पिक

4. किसका आयतन और पदचिह्न सबसे छोटा है?

अमेरिकी बॉक्स सबस्टेशन, यूरोपीय प्रकार का केवल 1/3।

5. सबसे मजबूत शॉर्ट-सर्किट झेलने की क्षमता किसकी है?

चीनी बॉक्स सबस्टेशन, 25kA/3s उन्नत स्तर तक।

6. क्या रखरखाव पूरी बिजली कटौती के बिना किया जा सकता है?

· यूरोपीय और चीनी: हाँ, कंपार्टमेंटल स्वतंत्र रखरखाव

· अमेरिकी: नहीं, कुल मिलाकर बिजली कटौती आवश्यक है

7. किस प्रकार की लागत सबसे कम है?

अमेरिकी बॉक्स सबस्टेशन, यूरोपीय प्रकार से 15%-20% कम।

8. विशिष्ट अनुप्रयोग परिदृश्य क्या हैं?

· यूरोपीय: शहरी मुख्य क्षेत्र, डेटा केंद्र, उच्च सुरक्षा वाले औद्योगिक स्थल

· अमेरिकी: संकीर्ण स्थान, त्वरित निर्माण, ग्रामीण और अस्थायी बिजली आपूर्ति

· चीनी: शहरी और ग्रामीण वितरण नेटवर्क, नया बुनियादी ढांचा, स्मार्ट ग्रिड

9. भावी विकास प्रवृत्ति क्या है?

सामान्य: उच्च दक्षता, बुद्धिमत्ता, SF6-मुक्त, एकीकरण

· यूरोपीय: अत्यधिक सुरक्षा, शून्य कार्बन, ड्राई-टाइप पूर्ण श्रृंखला

· अमेरिकी: लघुकरण, कम लागत वाला प्रतिस्थापन मोड

· चीनी: IEC+GB अनुकूलता, स्रोत-ग्रिड-लोड-भंडारण एकीकरण

10. चीनी पावर ग्रिड परियोजनाओं के लिए सबसे उपयुक्त कौन सा है?

चीनी बॉक्स सबस्टेशन, सर्वोत्तम मिलान वाला 10kV/20kV वितरण नेटवर्क, सुरक्षा और बुद्धिमान आवश्यकताएँ।
