HB-12 पर्यावरण-अनुकूल गैस इंसुलेटेड रिंग मुख्य इकाई

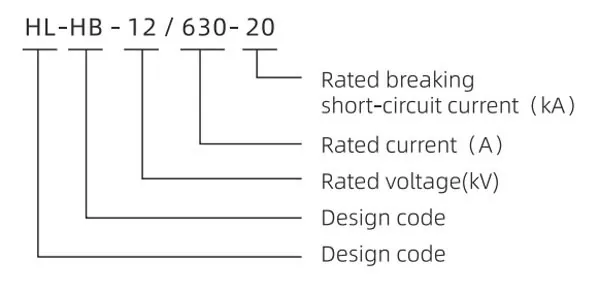

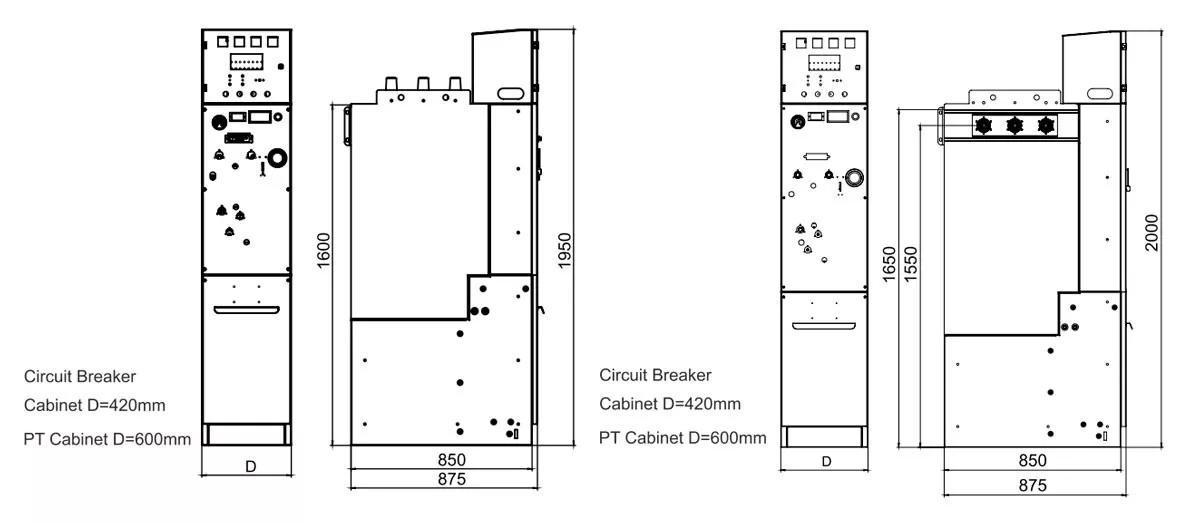

कैबिनेट का आकार (डब्ल्यू×डी×एच)

सर्किट ब्रेकर कैबिनेट

केबल कनेक्शन कैबिनेट

पीटी कैबिनेट

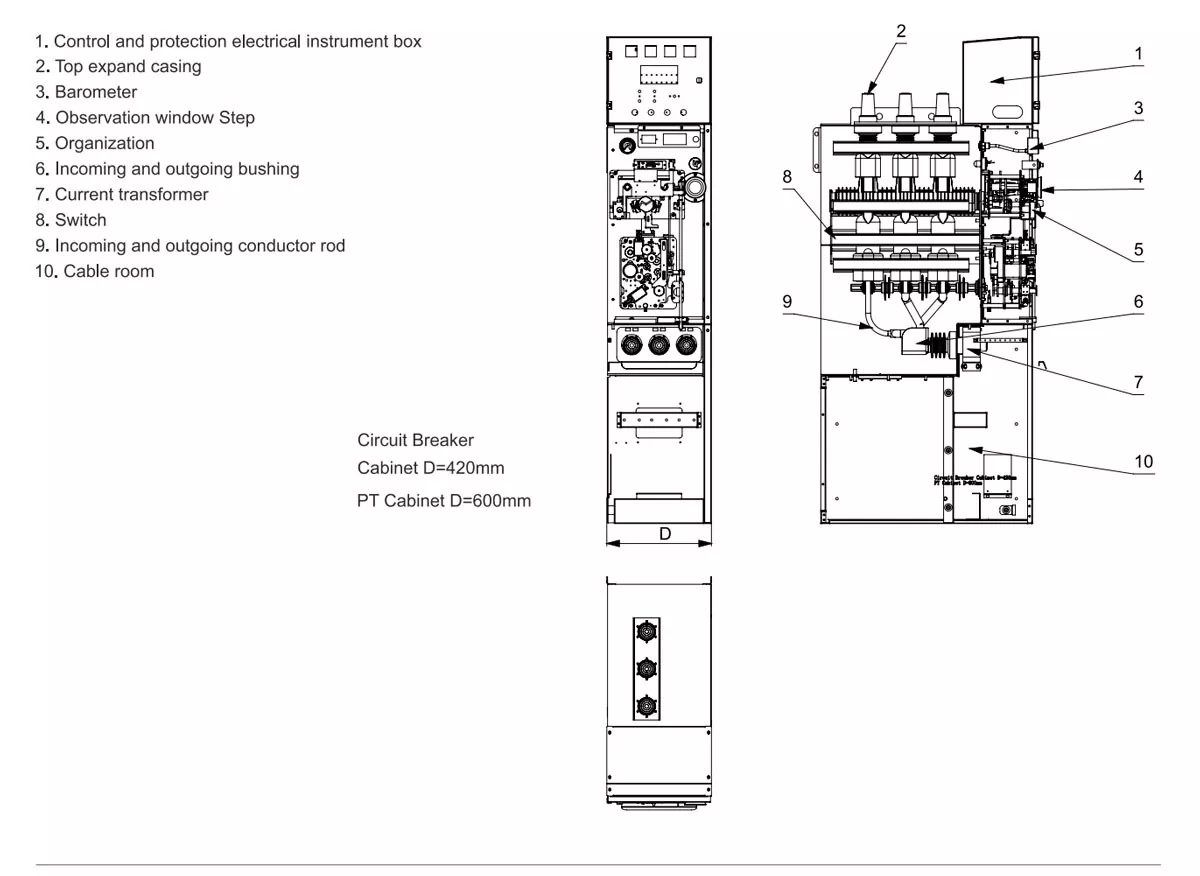

शीर्ष विस्तार

420×850×1950

420×850×1950

600×850×1950

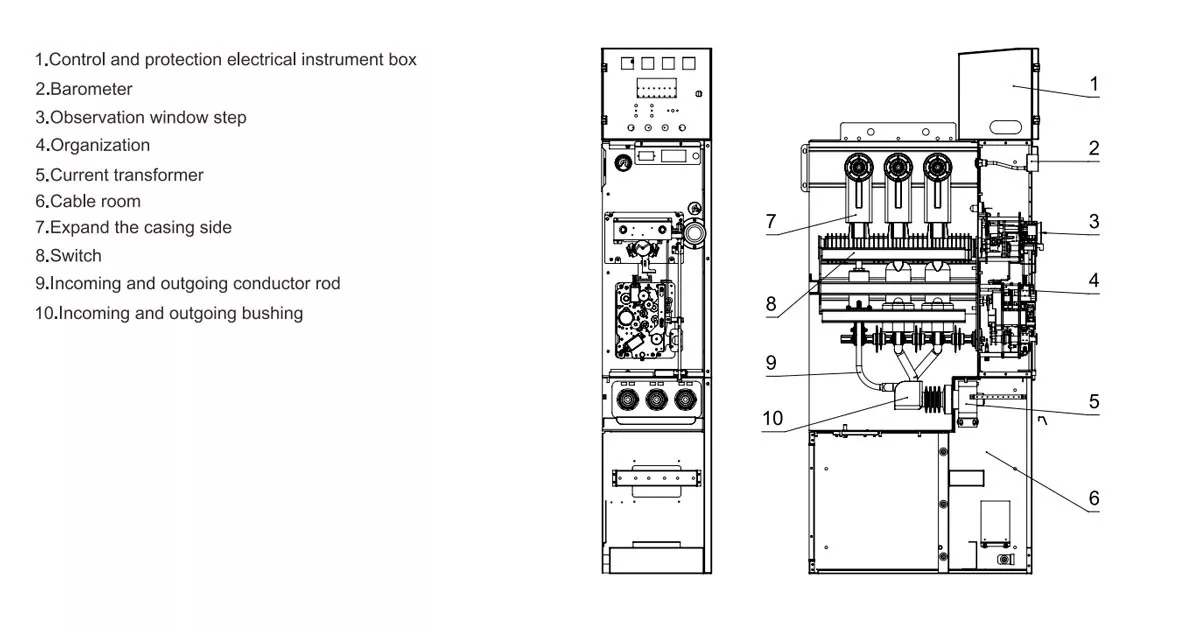

पार्श्व विस्तार

420×850×2000

420×850×2000

600×850×1950

रेटेड वोल्टेज

के.वी

12

वर्तमान मूल्यांकित

A

630

चाप बुझाने की विधि

वैक्यूम स्विच ट्यूब

इंसुलेशन विधि

शुद्ध हवा या नाइट्रोजन

रेटेड शॉर्ट सर्किट ब्रेकिंग करंट

के.वी

20

शॉर्ट सर्किट टूटने का समय निर्धारित किया गया

टाइम्स

30

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)

के.वी

50

रेटेड शॉर्ट-टाइम करंट 3s (आरएमएस) का सामना करता है

kA

20 (मुख्य सर्किट), 17, 4 (अर्थिंग सर्किट)

रेटेड शिखर धारा का सामना करता है

kA

50 (मुख्य सर्किट), 43, 5 (अर्थिंग सर्किट)

पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1 मिनट)

के.वी

42 (पृथ्वी से चरण, चरण से चरण), 48(ब्रेकिंग)

बिजली का आवेग वोल्टेज का सामना करता है

के.वी

75(पृथ्वी से चरण, चरण से चरण), 85(ब्रेकिंग)

आंशिक निर्वहन

पीसी

≤20

वीसीबीएस के संचालन का रेटेड क्रम

O-0.3s-co-180s-co

आंतरिक चाप दोषों को सहन करता है

केए\एस

20/0.5

यांत्रिक जीवन

टाइम्स

10000 (वीसीबी)· 3000 (आइसोलेटिंग स्विच, अर्थिंग स्विच)

प्रत्येक चरण का मुख्य सर्किट प्रतिरोध

एमΩ

120

अर्थिंग स्विच रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक वैल्यू)

KA

43, 5

अर्थिंग स्विच बंद होने का समय

टाइम्स

2

सुरक्षा की डिग्री

एमपीए

IP67 (गैस बॉक्स), IP4X (बॉडी केस)

रेटेड गैस दबाव (गेज दबाव)

एमपीए

0.02

न्यूनतम ऑपरेटिंग गैस दबाव

0/0

0

रेटेड वार्षिक रिसाव दर

पीपीएम

0.01

एयर बॉक्स में नमी की मात्रा

के.वी

≤150

सहायक सर्किट पावर आवृत्ति वोल्टेज का सामना करती है (1 मिनट)

2

रेटेड वोल्टेज

12

वर्तमान मूल्यांकित

630

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट

20

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)

50

रेटेड शॉर्ट-टाइम करंट 3s (आरएमएस) का सामना करता है

20

रेटेड शिखर धारा का सामना करता है

50

संचालन का रेटेड क्रम

O.-0.3s-C.O.-180s-C.O.

पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1 मिनट)

42 (पृथ्वी से चरण, चरण से चरण), 48 (ब्रेकिंग)

बिजली का आवेग वोल्टेज (पीक) का सामना करता है

75 (पृथ्वी से चरण, चरण से चरण), 85 (ब्रेकिंग)

आंशिक निर्वहन

≤5

यांत्रिक जीवन

10000

प्रति चरण मुख्य लूप प्रतिरोध

≤110

संपर्क रिक्ति

9±1

यात्रा के दौरान संपर्क दबाव

3±0, 5

अंतिम दबाव से संपर्क करें

1800±100N

तीन चरण का उद्घाटन (विभिन्न चरण)

≤1

संपर्क बंद होने का बाउंस समय

≤2

बंद करने का समय

≤70

खुलने का समय

≤60

औसत खुलने की गति

1.1+0.2

औसत समापन गति

0.8+0.2

शॉर्ट-सर्किट करंट ब्रेक की रेटेड संख्या

30
