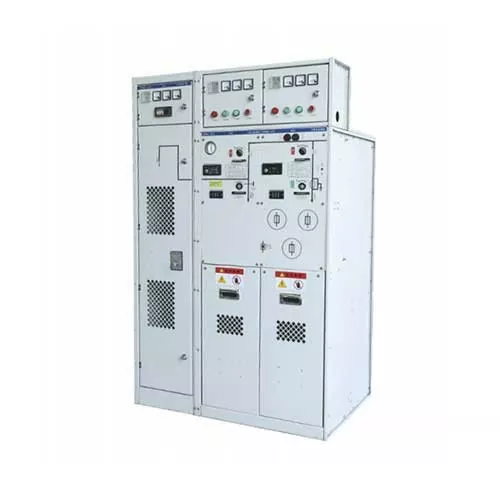

एसआरएम-12 पूरी तरह से इंसुलेटेड गैस से भरी रिंग मुख्य इकाई

SRM-12 पूरी तरह से इंसुलेटेड गैस से भरी रिंग मेन यूनिट एक अत्याधुनिक मध्यम वोल्टेज स्विचगियर है जिसे 12kV विद्युत वितरण प्रणालियों में उपयोग के लिए डिज़ाइन किया गया है। यह उत्पाद विद्युत शक्ति की विश्वसनीय और कुशल सुरक्षा, नियंत्रण और वितरण प्रदान करता है। यह शहरी और औद्योगिक पावर ग्रिड में अनुप्रयोगों के लिए आदर्श है, जो विद्युत नेटवर्क की सुरक्षा और स्थिरता सुनिश्चित करता है।

संरचनात्मक विशेषताएं

SRM-12 पूरी तरह से इंसुलेटेड गैस से भरी रिंग मेन यूनिट में पूरी तरह से इंसुलेटेड डिज़ाइन है, जो सुरक्षा और विश्वसनीयता को बढ़ाता है और जीवित भागों के साथ आकस्मिक संपर्क को रोकता है। बंद संरचना धूल, नमी और अन्य पर्यावरणीय प्रदूषकों से सुरक्षा प्रदान करती है, जिससे दीर्घकालिक स्थायित्व और प्रदर्शन सुनिश्चित होता है। कॉम्पैक्ट मॉड्यूलर डिज़ाइन विभिन्न स्विचगियर कॉन्फ़िगरेशन में स्थापित करना और एकीकृत करना आसान बनाता है। इसमें SF6 गैस का उपयोग किया जाता है, जिसमें उत्कृष्ट इन्सुलेशन प्रदर्शन और विश्वसनीय आर्क-बुझाने का प्रदर्शन होता है। मजबूत सामग्रियों से निर्मित, यह कठोर पर्यावरणीय परिस्थितियों और यांत्रिक तनाव का सामना कर सकता है।

इंस्टॉलेशन तरीका

1. साइट की तैयारी: स्थापित किए जाने वाले स्थान को साफ, सूखा और धूल और अन्य दूषित पदार्थों से मुक्त रखा जाना चाहिए।

2. इंस्टालेशन: हम आरएमयू को स्थिर और मजबूत सतह पर सुरक्षित रूप से माउंट करने के लिए माउंटिंग ब्रैकेट और सहायक उपकरण प्रदान करते हैं।

3. विद्युत कनेक्शन: इनकमिंग और आउटगोइंग केबलों को निर्दिष्ट टर्मिनलों से कनेक्ट करें, जिन्हें मजबूती से कनेक्ट करने की आवश्यकता है, और इस प्रक्रिया के लिए संलग्न वायरिंग आरेख के अनुसार सही विद्युत कनेक्शन बनाने की आवश्यकता है।

4. ग्राउंडिंग: सुनिश्चित करें कि आरएमयू ठीक से ग्राउंडेड है, अन्यथा बिजली के झटके का खतरा हो सकता है। ग्राउंड टर्मिनल को स्विचबोर्ड या स्विचगियर की ग्राउंड बस से कनेक्ट करें।

5. परीक्षण: स्थापना के बाद, इन्सुलेशन प्रतिरोध और निरंतरता परीक्षण यह जांचने के लिए किया जाएगा कि क्या स्थापना सही है और कार्य सामान्य है। हम अनुशंसा करते हैं कि आप ऑपरेशन को सत्यापित करने के लिए कई बार खुले और बंद संचालन करें।

तकनीकी निर्देश

पर्यावरणीय स्थितियाँ

1. परिवेश का तापमान: +40 ºC से अधिक नहीं, -15 ºC से कम नहीं (भंडारण और परिवहन की अनुमति के लिए -30 ºC पर)।

2. ऊंचाई: 1000 मीटर से अधिक नहीं।

3. भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं.

4. हवा का दबाव:≤700pa

5. कोई आग, विस्फोट का खतरा, गंभीर गंदगी, रासायनिक संक्षारण, साथ ही तीव्र कंपन वाले स्थान नहीं
