जेडीजेड सिंगल-फ़ेज़ एपॉक्सी रेज़िन कास्ट वोल्टेज ट्रांसफार्मर

एपॉक्सी रेजिन कास्टिंग तकनीक ने जेडीजेड सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर के डिजाइन में क्रांति ला दी है, जिससे उन्हें बेहतर इन्सुलेशन, यांत्रिक शक्ति और पर्यावरणीय प्रतिरोध मिला है। यह विशेष रूप से एकल-चरण अनुप्रयोगों में अपनी विश्वसनीयता और सटीकता के लिए पहचाना जाता है। इसका कॉम्पैक्ट, रखरखाव-मुक्त डिज़ाइन इसे विभिन्न उद्योगों में इनडोर और आउटडोर इंस्टॉलेशन के लिए उपयुक्त बनाता है।

बिजली संयंत्रों से लेकर औद्योगिक सुविधाओं और वाणिज्यिक भवनों तक, हमारे वोल्टेज ट्रांसफार्मर ऊर्जा प्रबंधन और सिस्टम सुरक्षा के लिए अपरिहार्य उपकरण हैं। विभिन्न परिचालन स्थितियों के तहत सटीकता बनाए रखने की उनकी क्षमता उन्हें मध्यम-वोल्टेज सिस्टम इंजीनियरों और तकनीशियनों के लिए पसंदीदा विकल्प बनाती है।

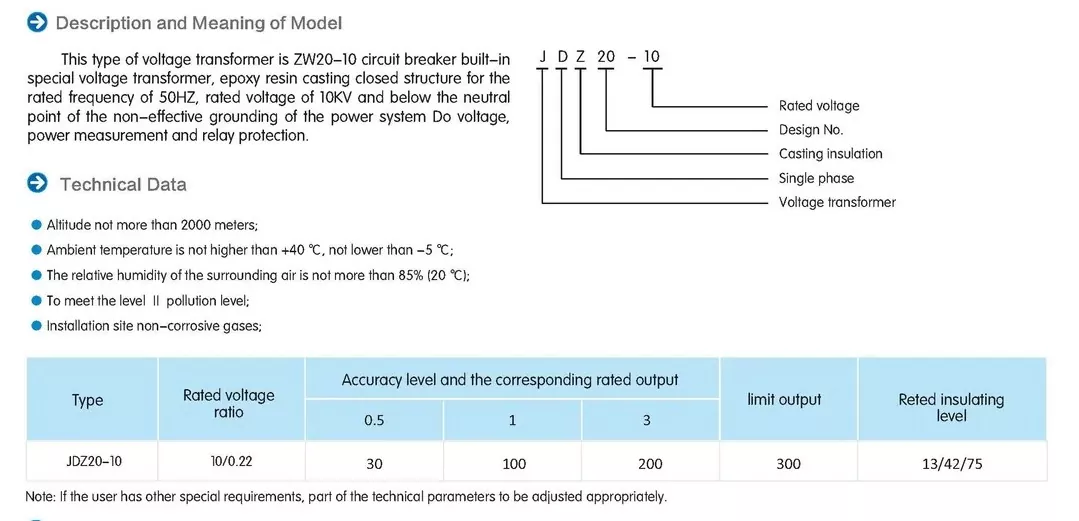

विनिर्देश

जेडीजेड सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर क्या है?

जेडीजेड सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर एक सटीक उपकरण ट्रांसफार्मर है जिसे विशेष रूप से विद्युत ऊर्जा प्रणालियों में वोल्टेज माप और सुरक्षा के लिए इंजीनियर किया गया है। यह उपकरण उच्च प्राथमिक वोल्टेज को मानकीकृत निम्न माध्यमिक वोल्टेज, आमतौर पर 110V या 100/√3V में बदलने के लिए विद्युत चुम्बकीय प्रेरण के सिद्धांत पर काम करता है, जो मापने वाले उपकरणों, सुरक्षात्मक रिले और नियंत्रण उपकरणों के कनेक्शन के लिए उपयुक्त है।

ट्रांसफार्मर के मुख्य निर्माण में सटीक तांबे की वाइंडिंग के साथ उच्च ग्रेड सिलिकॉन स्टील लेमिनेशन घाव होते हैं, जो सभी विशेष रूप से तैयार किए गए एपॉक्सी राल में समाहित होते हैं। यह कास्टिंग प्रक्रिया एक अखंड संरचना बनाती है जो हवा की जेब को खत्म करते हुए असाधारण ढांकता हुआ ताकत प्रदान करती है जिससे आंशिक निर्वहन हो सकता है। जेडीजेड पदनाम इसके एकल-चरण कॉन्फ़िगरेशन को संदर्भित करता है, जिसमें "जे" वोल्टेज ट्रांसफार्मर को दर्शाता है, "डी" एकल-चरण का प्रतिनिधित्व करता है, और "जेड" एपॉक्सी राल कास्टिंग तकनीक को दर्शाता है।

मुख्य परिचालन विशेषताओं में एक परिभाषित सटीकता वर्ग (आमतौर पर 0.2, 0.5, या 1.0), निर्दिष्ट थर्मल प्रदर्शन रेटिंग और आईईसी 60044-2 जैसे अंतरराष्ट्रीय मानकों का अनुपालन शामिल है। डिवाइस अपनी डिज़ाइन की गई वोल्टेज रेंज में रैखिक परिवर्तन अनुपात बनाए रखता है, जिससे सिस्टम में उतार-चढ़ाव के दौरान भी माप सटीकता सुनिश्चित होती है। इसके डिज़ाइन में सतह की ट्रैकिंग को रोकने के लिए बाधाओं और क्रीपेज दूरी अनुकूलन को शामिल किया गया है, जो विशेष रूप से आर्द्र या प्रदूषित वातावरण में महत्वपूर्ण है।

जेडीजेड सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर एनकैप्सुलेशन कई महत्वपूर्ण कार्य करता है: यह वाइंडिंग्स को यांत्रिक सुरक्षा प्रदान करता है, नमी-प्रूफ अवरोध बनाता है, और पूरे ढांचे में विद्युत तनाव को समान रूप से वितरित करता है। इसके परिणामस्वरूप पारंपरिक तेल से भरे या सूखे प्रकार के डिजाइनों की तुलना में बेहतर शॉर्ट-सर्किट झेलने की क्षमता और पर्यावरणीय कारकों के प्रतिरोध वाला ट्रांसफार्मर तैयार होता है।

प्रमुख विशेषताऐं

जेडीजेड सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर में कई विशिष्ट विशेषताएं शामिल हैं जो इसे पारंपरिक वोल्टेज ट्रांसफार्मर से अलग करती हैं। इसका डिज़ाइन मांग वाले विद्युत वातावरण में विश्वसनीयता, सटीकता और दीर्घकालिक प्रदर्शन पर केंद्रित है।

एपॉक्सी रेजिन एनकैप्सुलेशन सिस्टम ट्रांसफार्मर की सबसे महत्वपूर्ण तकनीकी प्रगति का प्रतिनिधित्व करता है। यह विशेष रूप से तैयार किया गया यौगिक 20kV/mm से अधिक की विशिष्ट ढांकता हुआ ताकत के साथ असाधारण ढांकता हुआ गुण प्रदान करता है। कास्टिंग प्रक्रिया सभी सक्रिय घटकों के पूर्ण विसर्जन को सुनिश्चित करती है, एक शून्य-मुक्त इन्सुलेशन प्रणाली बनाती है जो रेटेड वोल्टेज पर निरंतर संचालन के तहत भी आंशिक निर्वहन गतिविधि को रोकती है। रेज़िन फॉर्मूलेशन में बाहरी अनुप्रयोगों के लिए यूवी स्टेबलाइजर्स शामिल हैं, जो लंबे समय तक सूरज की रोशनी के संपर्क में रहने के बावजूद इन्सुलेशन अखंडता बनाए रखते हैं।

यांत्रिक मजबूती जेडीजेड डिजाइन की एक और पहचान है। एपॉक्सी राल एक कठोर, आघात-प्रतिरोधी आवास बनाता है जो आंतरिक घटकों को कंपन, यांत्रिक तनाव और आकस्मिक प्रभाव से बचाता है। यह निर्माण कई अनुप्रयोगों में बाहरी सुरक्षात्मक बाड़ों की आवश्यकता को समाप्त करता है, जिससे समग्र स्थापना पदचिह्न कम हो जाता है। सामग्री के अंतर्निहित ज्वाला-मंदक गुण अतिरिक्त अग्निरोधक कोटिंग्स की आवश्यकता के बिना कठोर अग्नि सुरक्षा आवश्यकताओं को पूरा करते हैं।

विद्युत प्रदर्शन विशेषताओं में उच्च गुणवत्ता वाले अनाज-उन्मुख सिलिकॉन स्टील कोर और सटीक-घाव तांबे की वाइंडिंग के कारण कम चुंबकीय नुकसान शामिल हैं। ट्रांसफार्मर उत्कृष्ट आवृत्ति प्रतिक्रिया विशेषताओं को प्रदर्शित करता है, जो 15 हर्ट्ज से 100 हर्ट्ज तक की विस्तृत आवृत्ति रेंज में सटीकता बनाए रखता है। इसका थर्मल प्रदर्शन -40°C से +70°C तक के तापमान रेंज में स्थिर संचालन सुनिश्चित करता है, माप सटीकता बनाए रखने के लिए डिज़ाइन में तापमान गुणांक को सावधानीपूर्वक मुआवजा दिया जाता है।

ट्रांसफार्मर अपने टर्मिनल डिज़ाइन में उन्नत फ़ील्ड ग्रेडिंग तकनीकों को शामिल करता है, जो विद्युत क्षेत्र वितरण को प्रबंधित करने के लिए एम्बेडेड इलेक्ट्रोड और तनाव-राहत आकृति का उपयोग करता है। यह उच्च वोल्टेज बिंदुओं पर कोरोना डिस्चार्ज को रोकता है और दीर्घकालिक विश्वसनीयता को बढ़ाता है। सभी जीवित भाग पूरी तरह से एनकैप्सुलेटेड रहते हैं, जिससे उजागर उच्च-वोल्टेज कनेक्शन समाप्त हो जाते हैं और परिचालन सुरक्षा में उल्लेखनीय सुधार होता है।

अनुप्रयोग

जेडीजेड सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर अपनी बहुमुखी प्रदर्शन विशेषताओं और मजबूत निर्माण के कारण विद्युत ऊर्जा उद्योग के कई क्षेत्रों में व्यापक अनुप्रयोग पाता है।

बिजली उत्पादन सुविधाओं में, ये ट्रांसफार्मर जनरेटर आउटपुट माप, ग्रिड सिंक्रनाइज़ेशन और सुरक्षा प्रणालियों में महत्वपूर्ण भूमिका निभाते हैं। वे टरबाइन नियंत्रण प्रणालियों, उत्तेजना उपकरण और पावर फैक्टर सुधार उपकरणों के लिए सटीक वोल्टेज सिग्नल प्रदान करते हैं। उनका कॉम्पैक्ट डिज़ाइन जनरेटर या स्टेप-अप ट्रांसफार्मर के पास अंतरिक्ष-बाधित स्विचगियर डिब्बों में स्थापना की अनुमति देता है।

ट्रांसमिशन और वितरण नेटवर्क सबस्टेशनों, फीडर मॉनिटरिंग बिंदुओं और वितरित पीढ़ी इंटरकनेक्शन साइटों पर राजस्व मीटरिंग के लिए जेडीजेड ट्रांसफार्मर का उपयोग करते हैं। वे SCADA सिस्टम, गलती का पता लगाने वाले एल्गोरिदम और स्वचालित वोल्टेज विनियमन उपकरण के लिए सटीक वोल्टेज माप सक्षम करते हैं। एपॉक्सी राल निर्माण भूमिगत वितरण प्रणालियों में विशेष रूप से मूल्यवान साबित होता है जहां नमी प्रतिरोध सर्वोपरि है।

औद्योगिक संयंत्र इन ट्रांसफार्मरों को प्रक्रिया नियंत्रण प्रणाली, बिजली गुणवत्ता निगरानी और उपकरण सुरक्षा के लिए नियोजित करते हैं। स्टील मिल, एल्युमीनियम स्मेल्टर और रासायनिक संयंत्र जैसे भारी उद्योग जेडीजेड के कंपन प्रतिरोध और प्रवाहकीय धूल वातावरण के प्रति प्रतिरोधक क्षमता से लाभान्वित होते हैं। ट्रांसफार्मर पावर फैक्टर सुधार के लिए कैपेसिटर बैंकों और बिजली की गुणवत्ता में सुधार के लिए हार्मोनिक फिल्टर बैंकों के साथ सहजता से एकीकृत होते हैं।

वाणिज्यिक भवन विद्युत प्रणालियों में मुख्य सेवा मीटरिंग, किरायेदार सबमीटरिंग और आपातकालीन बिजली प्रणाली की निगरानी के लिए जेडीजेड ट्रांसफार्मर शामिल होते हैं। उनके ज्वाला-मंदक गुण उन्हें अतिरिक्त अग्नि सुरक्षा उपायों के बिना बिजली के कमरों में स्थापना के लिए उपयुक्त बनाते हैं। डेटा केंद्र विशेष रूप से बिजली उपयोग की निगरानी और यूपीएस सिस्टम नियंत्रण के लिए उनकी सटीकता और विश्वसनीयता को महत्व देते हैं।

सौर फार्म और पवन ऊर्जा संयंत्रों सहित नवीकरणीय ऊर्जा प्रतिष्ठान, ग्रिड इंटरकनेक्शन मीटरिंग और सुरक्षा के लिए इन ट्रांसफार्मर का उपयोग करते हैं। उनकी व्यापक तापमान सहनशीलता अलग-अलग जलवायु परिस्थितियों में बाहरी स्थापना को समायोजित करती है, जबकि नमक स्प्रे के प्रति उनका प्रतिरोध उन्हें तटीय पवन फार्म अनुप्रयोगों के लिए उपयुक्त बनाता है।

वोल्टेज ट्रांसफार्मर में एपॉक्सी रेजिन का उपयोग करने के लाभ

जेडीजेड सिंगल-फेज वोल्टेज ट्रांसफार्मर में एपॉक्सी रेजिन का उपयोग पारंपरिक इन्सुलेशन विधियों पर कई तकनीकी और परिचालन लाभ प्रदान करता है, जो इसे आधुनिक विद्युत अनुप्रयोगों के लिए पसंदीदा विकल्प के रूप में स्थापित करता है।

एपॉक्सी रेज़िन के बेहतर ढांकता हुआ गुण असाधारण इन्सुलेशन प्रदर्शन प्रदान करते हैं, ढांकता हुआ ताकत आमतौर पर पारंपरिक इन्सुलेट सामग्री की तुलना में 5-10 गुना अधिक होती है। यह विद्युत निकासी आवश्यकताओं से समझौता किए बिना अधिक कॉम्पैक्ट ट्रांसफार्मर डिजाइन की अनुमति देता है। कास्ट रेज़िन की सजातीय प्रकृति विभिन्न इन्सुलेशन सामग्रियों के बीच इंटरफेस को समाप्त करती है, ढांकता हुआ कमजोरी बिंदुओं को रोकती है जो समय से पहले विफलता का कारण बन सकती है।

एपॉक्सी राल की नमी प्रतिरोध कागज-तेल या वार्निश इन्सुलेशन प्रणालियों की तुलना में एक महत्वपूर्ण सुधार का प्रतिनिधित्व करती है। सेलूलोज़-आधारित सामग्रियों के विपरीत, जो समय के साथ नमी को अवशोषित करते हैं, एपॉक्सी एक अभेद्य बाधा बनाता है जो ट्रांसफार्मर के सेवा जीवन के दौरान लगातार इन्सुलेशन प्रतिरोध बनाए रखता है। यह विशेषता आर्द्र वातावरण या आवधिक संघनन के अधीन अनुप्रयोगों में अमूल्य साबित होती है।

यांत्रिक स्थिरता एक अन्य महत्वपूर्ण लाभ है, जिसमें ठीक किया गया राल एक कठोर मैट्रिक्स बनाता है जो सभी आंतरिक घटकों को स्थिर कर देता है। यह शॉर्ट-सर्किट घटनाओं के दौरान वाइंडिंग की गति को रोकता है, जो पारंपरिक डिजाइनों में एक सामान्य विफलता मोड है। एनकैप्सुलेशन धूल, रसायनों और संक्षारक वातावरण से भी बचाता है जो अन्य इन्सुलेशन प्रणालियों को ख़राब कर सकते हैं।

थर्मल प्रदर्शन के फायदों में तेल से भरी इकाइयों की तुलना में बेहतर गर्मी लंपटता और शुष्क-प्रकार के डिजाइनों की तुलना में बेहतर थर्मल साइक्लिंग सहनशीलता शामिल है। एपॉक्सी रेजिन के थर्मल विस्तार के गुणांक को एम्बेडेड कंडक्टरों से मेल खाने के लिए इंजीनियर किया जा सकता है, जिससे लोड भिन्नता के दौरान थर्मल तनाव कम हो जाता है। इसके परिणामस्वरूप विद्युत मापदंडों की दीर्घकालिक स्थिरता में सुधार होता है।

रखरखाव के नजरिए से, जेडीजेड सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर को वस्तुतः किसी नियमित रखरखाव की आवश्यकता नहीं होती है, जिससे समय-समय पर तेल परीक्षण, सुखाने की प्रक्रियाओं या इन्सुलेशन प्रतिरोध माप की आवश्यकता समाप्त हो जाती है। सीलबंद निर्माण संदूषण के प्रवेश को रोकता है और दशकों की सेवा के दौरान लगातार प्रदर्शन विशेषताओं को बनाए रखता है।

पर्यावरणीय लाभों में ज्वलनशील रोधक तेल की अनुपस्थिति, आग के खतरों को कम करना और संभावित मिट्टी संदूषण जोखिमों को समाप्त करना शामिल है। आधुनिक एपॉक्सी फॉर्मूलेशन अस्थिर कार्बनिक यौगिकों और खतरनाक पदार्थ सामग्री के संबंध में कड़े पर्यावरणीय नियमों को पूरा करते हैं।
