JDZW आउटडोर सिंगल-फ़ेज़ एपॉक्सी रेज़िन कास्ट वोल्टेज ट्रांसफार्मर

सेहो के जेडीजेडडब्ल्यू आउटडोर सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर में निम्नलिखित विशेषताएं हैं: एपॉक्सी रेजिन पूरी तरह से वैक्यूम-कास्ट है: बुलबुला मुक्त, यूवी प्रतिरोधी, एंटी-एजिंग और कम स्थानीय डिस्चार्ज के साथ। यह उच्च ऊंचाई, उच्च आर्द्रता और भारी प्रदूषण जैसे कठोर वातावरण के लिए उपयुक्त है। एकल-चरण संरचना चरण-टू-ग्राउंड (Un/√3) या चरण-दर-चरण (Un) वायरिंग विधियों का समर्थन करती है, और ओवरहेड लाइनों, पोल-माउंटेड स्विच, रिंग मुख्य इकाइयों और अन्य परिदृश्यों के लिए उपयुक्त है।

उच्च परिशुद्धता माप: मेट्रोलॉजिकल ग्रेड सटीकता 0.2 ग्रेड तक पहुंच सकती है, और सुरक्षा ग्रेड 3पी या 6पी है, जो विद्युत ऊर्जा मीटरिंग और रिले सुरक्षा की दोहरी आवश्यकताओं को पूरा करता है।

अंतर्निर्मित हाई-वोल्टेज फ़्यूज़ (कुछ मॉडलों के लिए): जैसे कि JDZW-10R, यह ए और बी डुअल-एंड फ़्यूज़ से सुसज्जित है, जो आंतरिक दोषों के विस्तार को प्रभावी ढंग से रोकता है।

मानक अनुकूलता: JDZW आउटडोर सिंगल-फेज एपॉक्सी रेजिन कास्ट वोल्टेज ट्रांसफार्मर IEC 61869-3, IEEE C57.13 और GB20840 जैसे अंतरराष्ट्रीय मानकों का अनुपालन करता है, और वैश्विक परियोजना अनुप्रयोगों का समर्थन करता है।

तकनीकी डाटा

● ट्रांसफार्मर GB1207-2006,IEC60044-2:2003 के मानकों के अनुरूप है।

● तीन चरण

● रेटेड सेकेंडरी करंट 5A या 1A

● परिवेश का तापमान -5℃ ～ +50℃

11. रेटेड आउटपुट और इसकी सापेक्ष सटीकता कक्षा केवल एक विकल्प है।

2. यदि उपयोगकर्ता डेटा उपरोक्त सीमा से अधिक है, तो हमें विशिष्ट बातचीत करने की आवश्यकता हो सकती है।

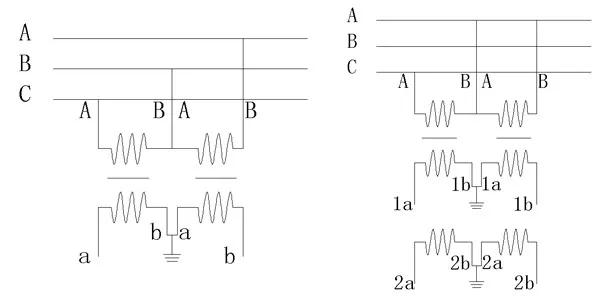

वायरिंग का नक्शा

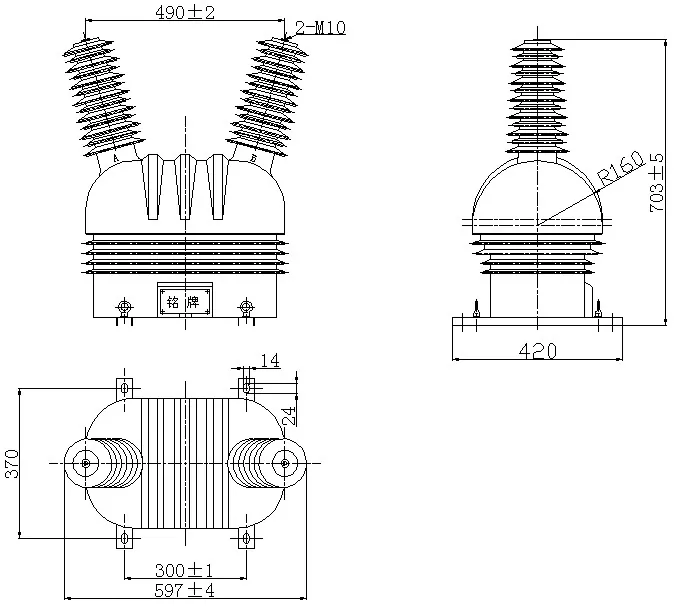

समग्र आयाम
