कम वोल्टेज पावर केबल

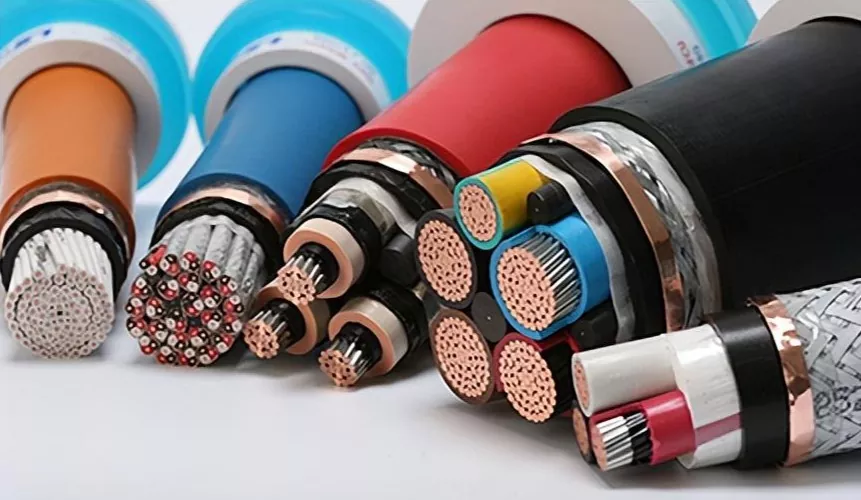

फैक्ट्री-डायरेक्ट लो वोल्टेज पावर केबल थोक - थोक ऑर्डर पर 50% की छूट। सेहो के केबलों में पावर साइज में यूएल ट्रे केबल और सीएसए टेक 90 केबल (ग्राउंड के साथ 3 कंडक्टर या ग्राउंड उत्पादों के साथ 4 कंडक्टर) विभिन्न प्रकार के परिरक्षण या कवच विकल्पों में उपलब्ध हैं। इससे कोई फर्क नहीं पड़ता कि आप कौन सी केबल चुनते हैं, आप उत्कृष्ट विश्वसनीयता और अधिकतम प्रदर्शन का अनुभव करेंगे। कम वोल्टेज पावर केबल आधुनिक विद्युत ऊर्जा प्रणालियों में आवश्यक घटक हैं, जिन्हें कम वोल्टेज (एलवी), मध्यम वोल्टेज (एमवी), और उच्च वोल्टेज (एचवी) नेटवर्क में कुशलतापूर्वक बिजली संचारित करने के लिए डिज़ाइन किया गया है। इन विद्युत केबलों में उत्कृष्ट चालकता, मजबूत इन्सुलेशन और गर्मी और मौसम के प्रति बेहतर प्रतिरोध होता है, जो उन्हें औद्योगिक, वाणिज्यिक और बुनियादी ढांचे के अनुप्रयोगों के लिए उपयुक्त बनाता है। उन्नत सामग्रियों और सटीक इंजीनियरिंग के साथ, पावर केबल विविध वातावरणों में सुरक्षित, स्थिर और लंबे समय तक चलने वाले ऊर्जा संचरण को सुनिश्चित करते हैं।

लो-वोल्टेज केबल साइज़िंग मॉड्यूल

स्पष्ट रूप से, अलग-अलग इंस्टॉलेशन वातावरणों के लिए अलग-अलग केबल डिज़ाइन और सामग्री की आवश्यकता होती है। सेहो का चयन मॉड्यूल निम्नलिखित में से किसी भी मानक के आधार पर नेटवर्क में विशिष्ट स्थानों के लिए केबल आकार की गणना कर सकता है:

● आईईसी 60364 5-52 मानक: कम वोल्टेज विद्युत स्थापना - भाग 5-52: विद्युत उपकरण का चयन और स्थापना - केबल सिस्टम।

● एनईसी विधि: एनएफपीए-70-2011 राष्ट्रीय विद्युत कोड।

यह मॉड्यूल रेडियल रूप से संतुलित तीन-चरण/एकल-चरण प्रणालियों के लिए उपयुक्त है। गणना तांबे या एल्यूमीनियम की कंडक्टर सामग्री, और प्रासंगिक मानकों के अनुरूप इन्सुलेशन सामग्री या केबल प्रकारों का समर्थन करती है।

गणना

● करंट वहन क्षमता - केबल स्थापना विधि को ध्यान में रखते हुए, सॉफ्टवेयर स्थापित करंट वहन क्षमता के आधार पर केबल का आकार निर्धारित करता है। लो-वोल्टेज बिजली केबलों का चयन करते समय जिन कारकों पर विचार किया जाना चाहिए उनमें मिट्टी का तापीय प्रतिरोध और तापमान और सर्किट समूहन शामिल है, लेकिन यह इन्हीं तक सीमित नहीं है।

● सामान्य परिचालन स्थितियों के तहत वोल्टेज ड्रॉप सीमा - मानक वोल्टेज ड्रॉप फॉर्मूला के आधार पर गणना की जाती है। सॉफ़्टवेयर निर्दिष्ट वोल्टेज ड्रॉप सीमा के आधार पर केबल का आकार निर्धारित करता है। कम-वोल्टेज बिजली केबल केबल प्रतिरोध, प्रतिक्रिया और लंबाई को ध्यान में रखते हैं, और अधिकतम अनुमेय वोल्टेज ड्रॉप पर डेटा प्रदान करते हैं।

● शॉर्ट-सर्किट झेलने की क्षमता (केवल आईईसी मानक) - अधिकतम फॉल्ट करंट और फॉल्ट अवधि के आधार पर शॉर्ट-सर्किट तापमान वृद्धि की गणना करता है। इन मापदंडों को परिभाषित किया जा सकता है या निष्पादित शॉर्ट-सर्किट विश्लेषण के आधार पर किया जा सकता है।

● यदि एक ही डिवाइस पर कई गणनाएं की जाती हैं, तो इष्टतम आयाम निर्धारित किए जाएंगे, और केबल लाइब्रेरी से विशिष्ट केबल की सिफारिश की जाएगी।

● फुल-लोड करंट और पावर फैक्टर निष्पादित पावर प्रवाह विश्लेषण पर आधारित या उपयोगकर्ता द्वारा परिभाषित किया जा सकता है।

केबल लाइब्रेरी

केबल चयन में केबल प्रकार एक महत्वपूर्ण कारक है। सेहो के सॉफ़्टवेयर में एक व्यापक केबल लाइब्रेरी शामिल है जिसमें ग्राउंड कंडक्टर के साथ सिंगल-कोर, थ्री-कोर और थ्री-कोर केबल शामिल हैं। सभी नाममात्र और केबल कॉन्फ़िगरेशन डेटा गणना के लिए उपलब्ध हैं।

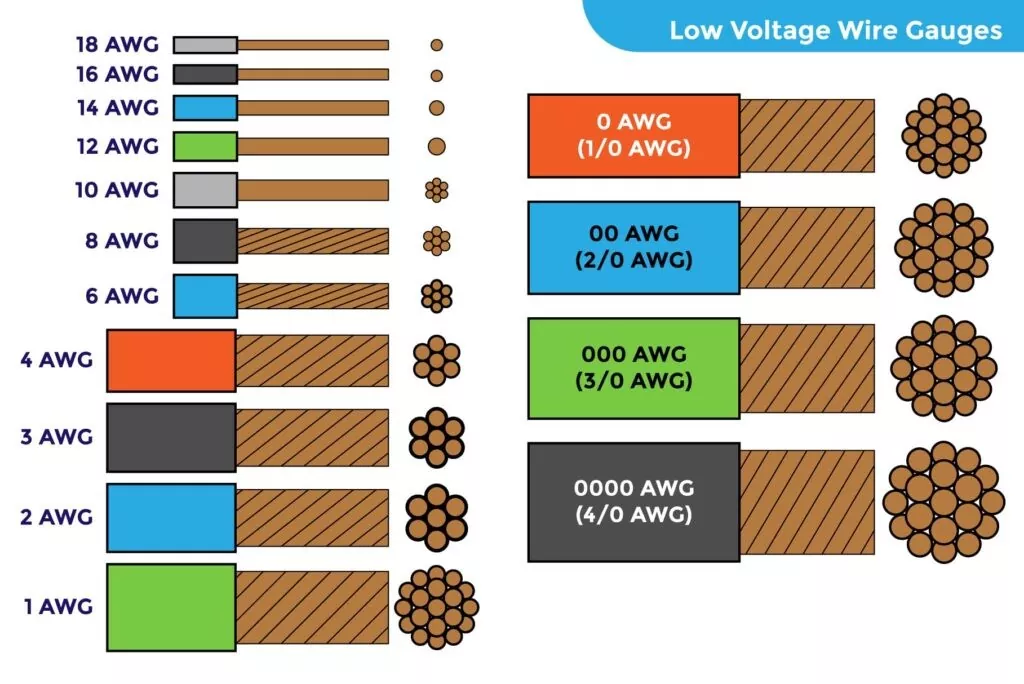

कम वोल्टेज पावर केबल चयन और आकार के लिए 8 कदम

1. लोड आवश्यकताओं का निर्धारण करें

यह सुनिश्चित करने के लिए कि केबल लंबे समय तक लोड को स्थिर रूप से ले जा सके, उपकरण की शक्ति, संचालन समय और लोड प्रकार (निरंतर/रुक-रुक कर) के आधार पर वर्तमान मांग की गणना करें। ‌

2. केबल प्रकार का चयन करें

अनुप्रयोग परिदृश्यों (जैसे परमाणु ऊर्जा संयंत्र, औद्योगिक या नागरिक उपयोग) के आधार पर इन्सुलेशन सामग्री (जैसे क्रॉस-लिंक्ड पॉलीथीन), कंडक्टर सामग्री (तांबा या एल्यूमीनियम), और संरचनाएं (सिंगल-कोर या मल्टी-कोर) का चयन करें। ‌

3. धारा वहन क्षमता की गणना करें

यह सुनिश्चित करने के लिए कि यह रेटेड मूल्य से अधिक न हो, केबल के क्रॉस-सेक्शनल क्षेत्र, परिवेश के तापमान और बिछाने की विधि (जैसे प्रत्यक्ष दफन, नाली या ओवरहेड) के आधार पर स्वीकार्य वर्तमान-वहन क्षमता की गणना करें। ‌

4. शॉर्ट-सर्किट सुरक्षा पर विचार करें

यह सुनिश्चित करने के लिए केबल की शॉर्ट-सर्किट झेलने की क्षमता की जाँच करें कि यह फॉल्ट करंट के तहत एक निश्चित अवधि का सामना कर सकता है (जैसे कि AP1000 परमाणु ऊर्जा संयंत्र के लिए आवश्यक शॉर्ट-सर्किट क्षमता)। ‌

5. वोल्टेज ड्रॉप का मूल्यांकन करें

लाइन वोल्टेज ड्रॉप की गणना करें और सुनिश्चित करें कि उपकरण के असामान्य संचालन से बचने के लिए अंत में वोल्टेज में उतार-चढ़ाव स्वीकार्य सीमा (आमतौर पर ≤5%) के भीतर है। ‌

6. आर्थिक विश्लेषण

विभिन्न क्रॉस-सेक्शन वाले केबलों के प्रारंभिक निवेश (CAPEX) और परिचालन लागत (OPEX) की तुलना करें, और सर्वोत्तम दीर्घकालिक लागत वाले समाधान का चयन करें। ‌

7. पर्यावरणीय कारकों को समायोजित करें

केबल की वर्तमान-वहन क्षमता को ठीक करें: उच्च तापमान वाले वातावरण में कम क्षमता पर इसका उपयोग करें, और नम या संक्षारक स्थानों में मौसम प्रतिरोधी सामग्री का चयन करें। ‌

8. सुरक्षा नियमों का अनुपालन करें

यह सुनिश्चित करने के लिए यूएल या ईटीएपी जैसे मानकों का पालन करें कि लो वोल्टेज पावर केबल का चयन आग की रोकथाम, विस्फोट की रोकथाम और कार्मिक सुरक्षा आवश्यकताओं (जैसे आर्क सुरक्षा) को पूरा करता है।
