मध्यम वोल्टेज पावर केबल

Cceho एक अग्रणी मध्यम-वोल्टेज पावर केबल निर्माता और आपूर्तिकर्ता है - जो प्रतिस्पर्धी फैक्टरी मूल्य निर्धारण के साथ OEM/ODM सेवाएं प्रदान करता है! रेटेड 5kV- 35kV केबल का उपयोग औद्योगिक और वाणिज्यिक प्रतिष्ठानों में वितरण सर्किट के लिए किया जाता है। मीडियम वोल्टेज पावर केबल गीले या सूखे स्थानों में उपयोग के लिए उपयुक्त है, रेसवे, डक्ट और खुली हवा में स्थापित किया गया है, एनईसी द्वारा अनुमति के अनुसार हवाई या सीधे दफन किया गया है। तापमान 105°C (MV105) से अधिक नहीं होना चाहिए।

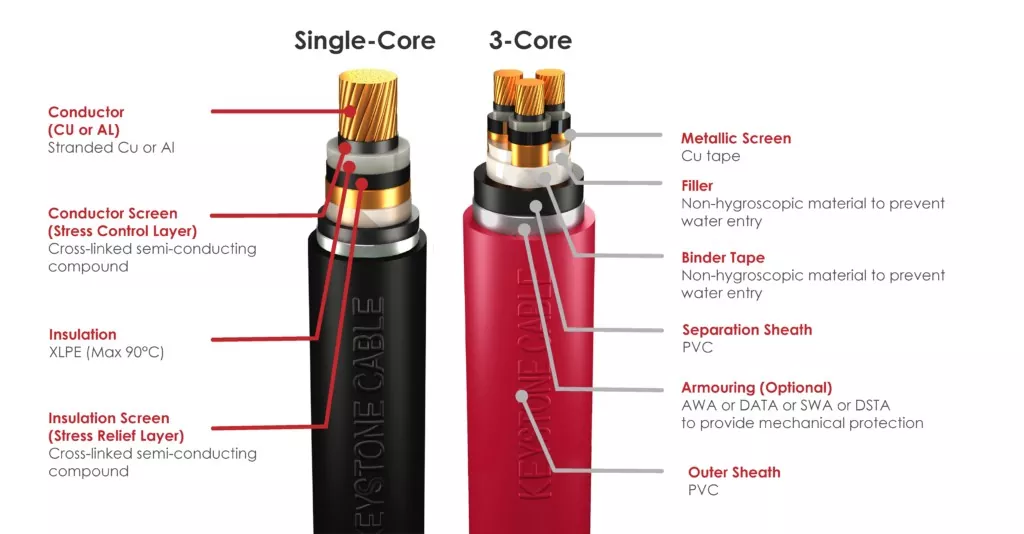

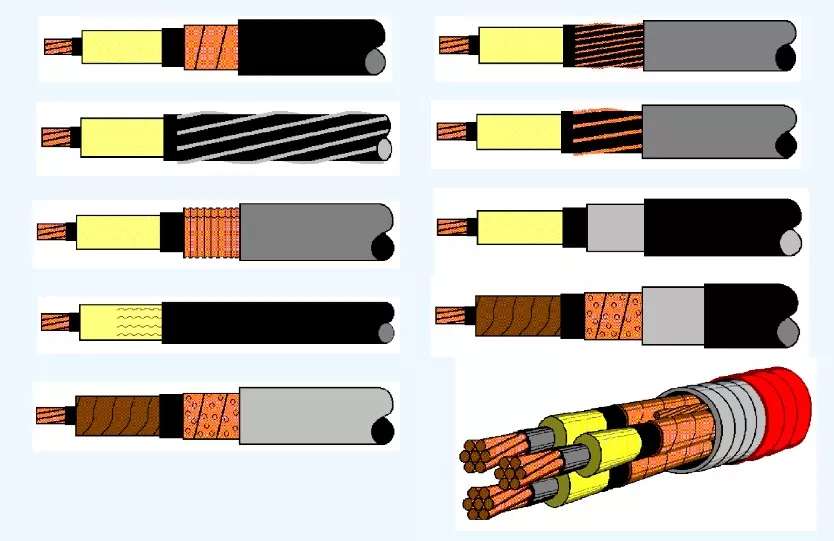

एमवी केबल का निर्माण

कंडक्टर

हमारे एमवी केबलों के निर्माण के लिए हम 2 प्रकार के कंडक्टरों का उपयोग करते हैं: कॉपर और एल्युमीनियम।

· तांबा: 99.95% से अधिक शुद्धता वाले इलेक्ट्रोलाइटिक तांबे से बना है।

· एल्युमीनियम: 99.70% की न्यूनतम शुद्धता के साथ एल्यूमीनियम सिल्लियों से तैयार किया गया।

कंडक्टर स्क्रीन

हमारी कंडक्टर स्क्रीन एक एक्सट्रूडेड क्रॉस-लिंक्ड सेमी-कंडक्टिंग कंपाउंड है जो धात्विक कंडक्टर को कवर करती है। यह परत इन्सुलेशन में एक तनाव बिंदु के रूप में कार्य करती है, जो संभावित रूप से इसके दीर्घकालिक स्थायित्व को कमजोर करती है।

इन्सुलेशन स्क्रीन

इंसुलेशन स्क्रीन एक क्रॉस-लिंक्ड सेमी-कंडक्टिंग कंपाउंड है जिसे इंसुलेशन के ऊपर निकाला जाता है। यह एक चिकनी सतह प्रदान करता है, इन्सुलेशन के बीच एक संक्रमण सामग्री के रूप में कार्य करता है जहां एक विद्युत क्षेत्र मौजूद है और प्रवाहकीय धातु स्क्रीन, जहां विद्युत क्षेत्र शून्य है। इस प्रकार, इससे इन्सुलेशन परत पर तनाव कम हो जाता है।

धात्विक स्क्रीन

धातु स्क्रीन में आमतौर पर इन्सुलेशन स्क्रीन के ऊपर ओवरलैप के साथ हेलिकली लगाए गए तांबे के टेप की एक परत होती है। 3-कोर केबल में धातु स्क्रीन यह सुनिश्चित करती है कि विद्युत क्षेत्र केबल कोर के भीतर समाहित रहे।

केबल असेंबली (वैकल्पिक)

3-कोर केबलों के लिए, कोर बिछाने से पहले पहचान ताओ (भूरा, काला, ग्रे) को धातु स्क्रीन के नीचे रखा जाता है।

समग्र केबल को गोलाकार आकार प्रदान करने के लिए बिछाए गए कोर के बीच एक गैर-हीड्रोस्कोपिक पॉलीप्रोपाइलीन भराव लगाया जाता है। पॉलीप्रोपाइलीन टेप या पीईटीपी (पॉलिएस्टर) टेप का उपयोग बिछाए गए कोर पर बैरियर टेप के रूप में किया जाता है।

पृथक्करण आवरण (वैकल्पिक)

सभी बख्तरबंद केबलों में ब्लैक पीवीसी, एमडीपीई, या एलएसजेडएच सेपरेशन शीथ की एक एक्सट्रूडेड परत शामिल होती है, जो विभिन्न धातुओं को अलग करके और गैल्वेनिक प्रभाव से बचने के लिए जंग को रोकने के लिए कोर या बिछाए गए कोर पर लगाई जाती है।

कवच (वैकल्पिक)

बख्तरबंद केबलों में, अतिरिक्त यांत्रिक सुरक्षा के लिए कवच को पृथक्करण म्यान पर लगाया जाता है। सिंगल-कोर केबल एल्यूमीनियम तार (AWA), डबल एल्यूमीनियम टेप कवच (DATA) का उपयोग करते हैं, जबकि मल्टी-कोर केबल गैल्वेनाइज्ड स्टील वायर कवच (SWA), या डबल गैल्वेनाइज्ड स्टील टेप कवच (DSTA) का उपयोग करते हैं।

बाहरी आवरण

सभी मीडियम वोल्टेज पावर केबल में कोर, बिछाए गए कोर या कवच के ऊपर पीवीसी, एमडीपीई, या एलएसजेडएच बाहरी आवरण की एक एक्सट्रूडेड परत होती है। यह आउटशेथ, आमतौर पर काला, केबलों को सूरज की रोशनी और दीमकों से बचाता है। निर्माता और क्रेता के बीच समझौते पर दूसरा रंग भी प्रदान किया जा सकता है।
