जीजीडी फिक्स्ड लो-वोल्टेज स्विचगियर की मुख्य तकनीकें और व्यावहारिक अनुप्रयोग क्या हैं?

की मुख्य प्रौद्योगिकियाँ और व्यावहारिक अनुप्रयोग क्या हैं?जीजीडी फिक्स्ड लो-वोल्टेज स्विचगियर?

आधिकारिक परिभाषा: जीजीडी एसी लो-वोल्टेज वितरण कैबिनेट एक मानक हैइनडोर फिक्स्ड एसी लो-वोल्टेज पूर्ण स्विचगियरलो-वोल्टेज पूर्ण स्विचगियर के लिए राष्ट्रीय मानकों के अनुसार डिजाइन और निर्मित किया गया। यह पूरी तरह से संलग्न फ़्लोर-स्टैंडिंग कैबिनेट और निश्चित विद्युत स्थापना संरचना को अपनाते हुए, बिजली-आवृत्ति कम-वोल्टेज वितरण प्रणालियों पर लागू होता है। इसका उपयोग मुख्य रूप से कम वोल्टेज बिजली वितरण, विद्युत ऊर्जा मीटरिंग, लाइन सुरक्षा, प्रतिक्रियाशील बिजली क्षतिपूर्ति और सर्किट नियंत्रण के लिए किया जाता है। यह चीन में औद्योगिक उत्पादन, भवन निर्माण, नगरपालिका समर्थन और नई ऊर्जा बिजली वितरण के क्षेत्र में सबसे परिपक्व और व्यापक रूप से लागू मानकीकृत बुनियादी कम वोल्टेज बिजली वितरण उपकरण है।

बिजली पारेषण और वितरण प्रणालियों के टर्मिनल पर मुख्य उपकरण के रूप में, लो-वोल्टेज स्विचगियर सीधे संपूर्ण वितरण प्रणाली की सुरक्षा, स्थिरता और बिजली आपूर्ति की गुणवत्ता निर्धारित करते हैं। परिपक्व यांत्रिक संरचना, स्थिर परिचालन प्रदर्शन, मजबूत पर्यावरणीय अनुकूलन क्षमता और उत्कृष्ट इंजीनियरिंग लागत प्रदर्शन के साथ, जीजीडी फिक्स्ड लो-वोल्टेज स्विचगियर लंबे समय से बिजली वितरण परियोजनाओं के नए निर्माण, नवीकरण और विस्तार के लिए मुख्यधारा के बुनियादी कैबिनेट प्रकार रहा है। यह पेपर मॉडल व्याख्या, संरचनात्मक प्रौद्योगिकी, डिजाइन सिद्धांत, कार्यात्मक कैबिनेट प्रकार, सर्किट संरचना, मॉडल चयन अंतर, परिदृश्य अनुकूलन, स्थापना, संचालन और रखरखाव, और सामान्य दोषों के आयामों से जीजीडी स्विचगियर के मूल ज्ञान के पूरे सेट को व्यवस्थित रूप से विस्तृत करता है। लोकप्रिय शब्दावली और मजबूत व्यावहारिकता के साथ, इसका उपयोग पेशेवर शिक्षा, उपकरण चयन, ऑन-साइट निर्माण, उपकरण स्वीकृति और दैनिक संचालन और रखरखाव के लिए एक संदर्भ के रूप में किया जा सकता है।

I. मॉडल व्याख्या और उत्पाद स्थिति निर्धारण

जीजीडी के तीन अक्षर उपकरण की मुख्य संरचनात्मक और कार्यात्मक विशेषताओं से मेल खाते हैं, जो कम वोल्टेज बिजली वितरण उद्योग में कैबिनेट प्रकारों को अलग करने और उपकरण अनुप्रयोगों को पहचानने के लिए मूल आधार के रूप में कार्य करते हैं। प्रत्येक अक्षर उपकरण की डिज़ाइन विशेषताओं और अनुप्रयोग सीमाओं को परिभाषित करता है।

पहला अक्षर "जी" पूरी तरह से बंद धातु कैबिनेट संरचना का प्रतिनिधित्व करता है। उपकरण एक अभिन्न बंद कैबिनेट डिजाइन को अपनाता है, जो खुले बिजली वितरण समर्थन और सरल खुले वितरण बक्से से अलग है। इसमें मानक बिजली वितरण कक्षों के सुरक्षा सुरक्षा मानकों का अनुपालन करते हुए धूल की रोकथाम, विदेशी पदार्थ की रोकथाम और आकस्मिक संपर्क की रोकथाम के पूर्ण कार्य हैं। यह केवल मानकीकृत इनडोर बिजली वितरण परिदृश्यों पर लागू होता है और अस्थायी सरल बिजली वितरण के लिए इसका उपयोग नहीं किया जाता है।

दूसरा अक्षर "जी" निश्चित स्थापना संरचना का प्रतिनिधित्व करता है, जो जीजीडी की सबसे विशिष्ट विशेषता है। कैबिनेट में सभी प्राथमिक और माध्यमिक विद्युत घटकों को कैबिनेट लोड-बेयरिंग बीम पर बोल्ट और फिक्स किया गया है, बिना किसी चल यांत्रिक संरचना जैसे ड्राइंग, प्लगिंग, स्लाइडिंग और स्प्रिंग्स के। यह संरचना औद्योगिक परिदृश्यों की 7×24 घंटे की निर्बाध संचालन आवश्यकताओं को अनुकूलित करते हुए, उच्च संरचनात्मक कठोरता, मजबूत शॉर्ट-सर्किट प्रभाव प्रतिरोध और अधिक स्थिर दीर्घकालिक परिचालन स्थिति के बदले में लाइव-लाइन रखरखाव की सुविधा को छोड़ देती है।

अक्षर "डी" विशेष विद्युत वितरण विशेषता का प्रतिनिधित्व करता है। उपकरण पूरी तरह से बिजली वितरण कार्यों के लिए उन्मुख है, जो कम वोल्टेज बिजली-आवृत्ति विद्युत ऊर्जा के संचरण, वितरण, मीटरिंग और सुरक्षा पर ध्यान केंद्रित करता है। यह विशेष नियंत्रण कार्यों जैसे चर आवृत्ति गति विनियमन और स्वचालित प्रोग्राम नियंत्रण का समर्थन नहीं करता है, जो शुद्ध पावर ट्रांसमिशन सहायक उपकरण के रूप में कार्य करता है।

उत्पाद कोर पोजिशनिंग सारांश: जीजीडी इनडोर फ्लोर-स्टैंडिंग प्रकार, पूरी तरह से स्थिर संरचना, मजबूत बड़े-वर्तमान अनुकूलनशीलता, स्थिर संचालन और उच्च सार्वभौमिकता के साथ एक मानकीकृत कम वोल्टेज मुख्य वितरण कैबिनेट है। इसका उपयोग मुख्य रूप से औद्योगिक, भवन, नगरपालिका और नई ऊर्जा बिजली वितरण प्रणालियों के लिए बुनियादी कोर बिजली आपूर्ति उपकरण के रूप में किया जाता है।

द्वितीय. कैबिनेट संरचना, विनिर्माण प्रौद्योगिकी और अंतर्निहित डिजाइन तर्क

1. समग्र फ़्रेम संरचना और मुख्य लाभ

जीजीडी स्विचगियर एक इकट्ठे प्रोफाइल फ्रेम संरचना को अपनाता है, जो पारंपरिक ऑल-वेल्डेड कैबिनेट से अलग है। उपकरण को बोल्ट के माध्यम से विशेष कॉलम, बीम और ऊर्ध्वाधर बीम द्वारा इकट्ठा किया जाता है, जो कैबिनेट विरूपण, असमान तनाव और ऑल-वेल्डिंग तकनीक के कारण होने वाले फ्रेम विरूपण से प्रभावी ढंग से बचाता है, जिसमें उच्च गठन परिशुद्धता और अच्छी संरचनात्मक स्थिरता होती है। "फ़्रेम लोड-बेयरिंग और प्लेट एनक्लोज़र प्रोटेक्शन" के डिज़ाइन तर्क का पालन करते हुए, बसबार, स्विच और केबल के सभी भार उच्च-शक्ति प्रोफ़ाइल फ़्रेम द्वारा वहन किए जाते हैं, जबकि बाहरी प्लेटें केवल बंद सुरक्षा और धूल अलगाव कार्य करती हैं। लंबे समय तक संचालन के दौरान कोई फ्रेम विरूपण, खराब दरवाजा बंद होना या घटक ऑफसेट और ढीलापन नहीं होगा, जिससे उच्च संरचनात्मक स्थायित्व सुनिश्चित होगा।

2. कैबिनेट सामग्री और सतह प्रौद्योगिकी के व्यावहारिक कार्य

कैबिनेट उच्च गुणवत्ता वाले कोल्ड-रोल्ड स्टील प्लेटों से बना है, जिसमें समग्र भार-वहन क्षमता और यांत्रिक प्रभाव प्रतिरोध में सुधार के लिए मोटे कोर लोड-बेयरिंग फ्रेम होते हैं। कैबिनेट की सतह औद्योगिक इलेक्ट्रोस्टैटिक पाउडर छिड़काव तकनीक को अपनाती है, जो न केवल उपस्थिति सजावट के लिए है बल्कि इसमें कई व्यावहारिक सुरक्षात्मक प्रभाव हैं: पहला, धातु खोल के रिसाव संचालन को अवरुद्ध करने और बिजली के झटके के जोखिम को कम करने के लिए इन्सुलेशन संरक्षण; दूसरा, नमी, खराब वेंटिलेशन और धूल संचय और कैबिनेट की उम्र बढ़ने में देरी के साथ बिजली वितरण कक्षों के जटिल वातावरण को अनुकूलित करने के लिए जंग-रोधी और जंग की रोकथाम; तीसरा, छोटे सर्किट शॉर्ट सर्किट और सीमा दोष विस्तार द्वारा उत्पन्न आर्क का विरोध करने के लिए आर्क जलने का प्रतिरोध। इस बीच, कैबिनेट फ्रेम, चल दरवाजे और अलग करने योग्य साइड प्लेट सहित सभी धातु घटकों को विशेष ग्राउंडिंग तारों के माध्यम से एकीकृत ग्राउंडिंग सिस्टम से जोड़ा जाता है ताकि एक पूर्ण-श्रेणी सुसज्जित सुरक्षा प्रणाली बनाई जा सके और स्थैतिक संचय और शेल प्रेरित बिजली जोखिमों को खत्म किया जा सके।

3. आंतरिक चार-ज़ोन भौतिक अलगाव का मुख्य सुरक्षा सिद्धांत

जीजीडी कैबिनेट एक मानकीकृत स्वतंत्र चार-ज़ोन भौतिक विभाजन लेआउट को अपनाता है, जो उपकरण का मुख्य सुरक्षा डिज़ाइन है। इसका उद्देश्य दोषों को अलग करना, चापों को अवरुद्ध करना और ज़ोन सुरक्षा का एहसास करना है, जिससे स्थानीय दोषों को पूर्ण-कैबिनेट पक्षाघात से रोका जा सके।

शीर्ष बसबार कक्ष: पूरे कैबिनेट में उच्चतम ऊर्जा वाले मुख्य क्षेत्र के रूप में, यह स्वतंत्र रूप से संलग्न है और मुख्य बसबारों, तटस्थ तारों और सुरक्षात्मक ग्राउंडिंग बार के साथ व्यवस्थित है, जो पूरी तरह से इन्सुलेट विभाजन और शीथ से सुसज्जित है। यह निचले स्विच आर्किंग, केबल दोषों और गिरने वाले विदेशी मामलों के कारण होने वाले बसबार चरण-दर-चरण शॉर्ट सर्किट को प्रभावी ढंग से रोक सकता है, प्रमुख विद्युत दोषों को शीर्ष क्षेत्र तक सीमित कर सकता है, और सभी निचली बिजली शाखाओं को विफलता से बचा सकता है।

मध्य विद्युत घटक कक्ष: यह सर्किट ब्रेकर, ट्रांसफार्मर और कॉन्टैक्टर जैसे मुख्य प्राथमिक विद्युत घटकों को केंद्रीय रूप से स्थापित करता है। केंद्रीय लेआउट एक समान तनाव सुनिश्चित करता है, बड़े-वर्तमान ऑपरेशन के दौरान उपकरण प्रतिध्वनि और ऑफसेट से बचता है। फिक्स्ड बोल्टिंग इंस्टॉलेशन विद्युत संपर्कों में अंतराल को समाप्त करता है, जिससे वर्चुअल कनेक्शन, ओवरहीटिंग और जलने जैसी उच्च-आवृत्ति दोषों की संभावना काफी कम हो जाती है।

निचला केबल कक्ष: केबल सर्किट और हाई-वोल्टेज बसबारों के बीच भौतिक अलगाव को महसूस करते हुए, इनकमिंग और आउटगोइंग केबलों को बिछाने, समेटने और ठीक करने के लिए एक विशेष स्वतंत्र स्थान। यह प्रभावी रूप से केबल इन्सुलेशन उम्र बढ़ने और शीथ क्षति के कारण बसबार ग्राउंडिंग और शॉर्ट-सर्किट दोषों से बचाता है, मजबूत और कमजोर वर्तमान तारों को अलग करता है, साफ और स्पष्ट सर्किट प्राप्त करता है, और बाद में रखरखाव और समस्या निवारण की सुविधा प्रदान करता है।

फ्रंट डोर इंस्ट्रूमेंट ऑपरेशन एरिया: यह केवल माध्यमिक कमजोर-वर्तमान सहायक उपकरण जैसे उपकरण, संकेतक लाइट, ऑपरेशन बटन और ट्रांसफर स्विच की व्यवस्था करता है, जिससे मजबूत और कमजोर धाराओं के बीच सख्त भौतिक अलगाव का एहसास होता है। ऑपरेटरों को दैनिक निरीक्षण, पैरामीटर देखने और उपकरण संचालन के दौरान उच्च-वोल्टेज लाइव सर्किट से संपर्क करने की आवश्यकता नहीं होती है, मूल रूप से व्यक्तिगत बिजली के झटके के जोखिमों से बचा जाता है और ऑपरेशन सुरक्षा में सुधार होता है।

4. इनलेट और आउटलेट वायरिंग मोड और परिदृश्य अनुकूलन

बॉटम-इन और बॉटम-आउट: उद्योग-मानक मुख्यधारा मोड, ट्रेंच वायरिंग वाले अधिकांश बिजली वितरण कक्षों के लिए उपयुक्त। केबल छिपी हुई, साफ-सुथरी और सुरक्षित वायरिंग के साथ जमीन की खाइयों से कैबिनेट में प्रवेश करती हैं, जो कारखानों, इमारतों और आवासीय समुदायों जैसे अधिकांश पारंपरिक बिजली वितरण परिदृश्यों पर लागू होती हैं।

टॉप-इन और टॉप-आउट: फुल टॉप ब्रिज लेआउट के साथ बिजली वितरण कक्षों के लिए अनुकूल, ज्यादातर केंद्रीकृत ब्रिज वायरिंग के साथ उच्च ऊंचाई वाले मशीन रूम और कार्यशालाओं के लिए उपयोग किया जाता है, जिसमें कम केबल झुकाव, कम लाइन हानि और चिकनी वायरिंग होती है।

टॉप-इन बॉटम-आउट और बॉटम-इन टॉप-आउट: विशेष अनुकूली मोड, मुख्य रूप से उच्च लचीलेपन के साथ विशेष कार्य स्थितियों जैसे पुराने बिजली वितरण कक्ष नवीकरण, सर्किट विस्तार और सीमित ऑन-साइट वायरिंग पर लागू होते हैं।

तृतीय. विभिन्न जीजीडी कार्यात्मक मंत्रिमंडलों के विद्युत वितरण तर्क और अनुप्रयोग परिदृश्य

कई कार्यात्मक जीजीडी कैबिनेटों को मिलाकर एक पूर्ण लो-वोल्टेज बिजली वितरण प्रणाली बनाई गई है। सभी कैबिनेट अपने-अपने कर्तव्य निभाते हैं और बिजली पहुंच, भार वितरण, दोष संरक्षण, ऊर्जा दक्षता अनुकूलन और बिजली मीटरिंग को एकीकृत करते हुए एक संपूर्ण बिजली वितरण प्रणाली बनाने के लिए एक-दूसरे के साथ सहयोग करते हैं।

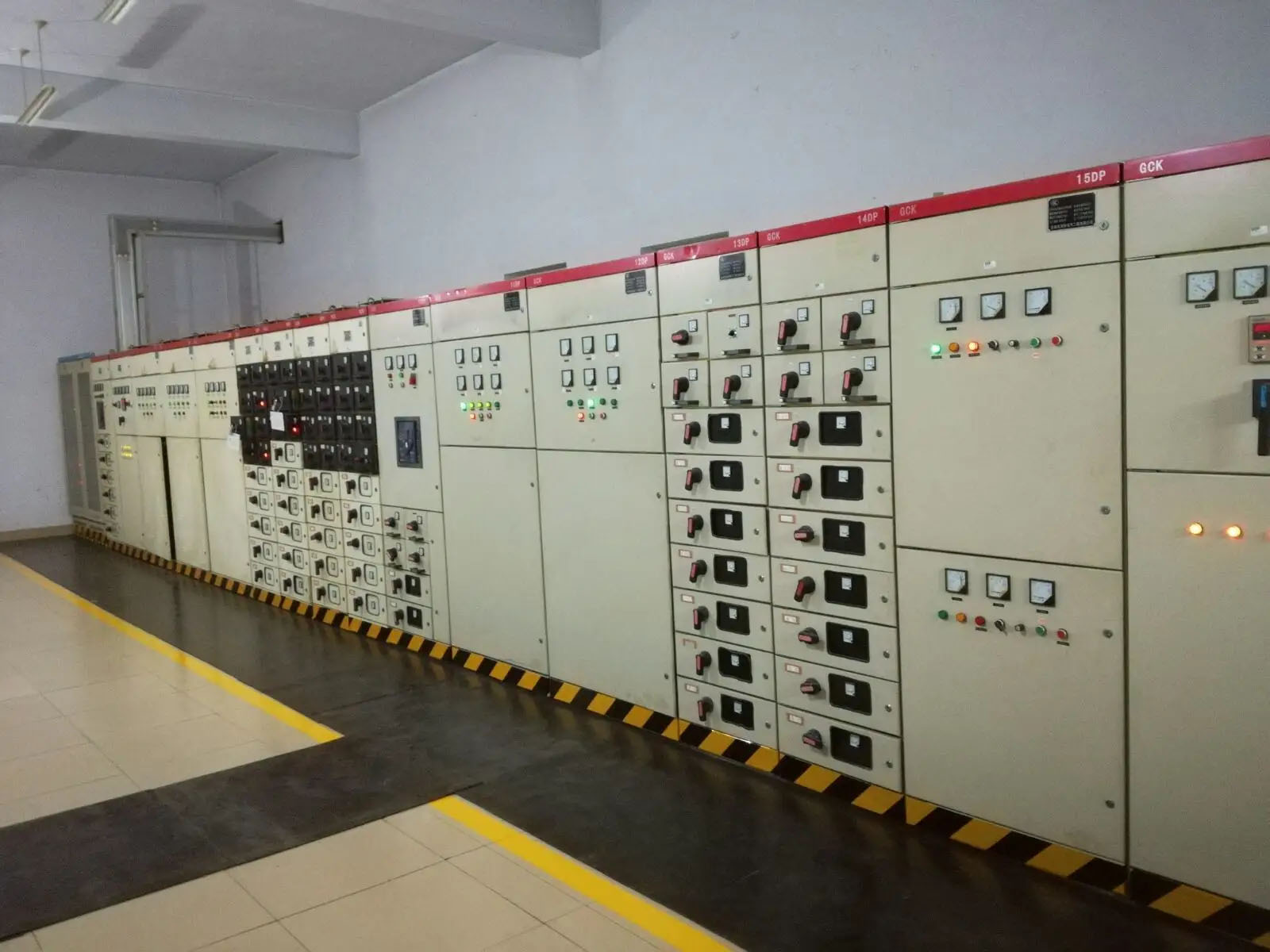

1. इनकमिंग कैबिनेट (सिस्टम मेन पावर गेटव

इनकमिंग कैबिनेट संपूर्ण लो-वोल्टेज बिजली वितरण प्रणाली का मुख्य पावर इनलेट है, जो सिस्टम मुख्य स्विचिंग और प्राथमिक दोष संरक्षण के कार्यों को करने के लिए एक सार्वभौमिक मुख्य सर्किट ब्रेकर से सुसज्जित है। ऊपरी ट्रांसफार्मर से बिजली आउटपुट आने वाली कैबिनेट तक पहुंचता है, मुख्य सर्किट ब्रेकर द्वारा स्थिर और संरक्षित होता है, फिर सभी पीछे के कार्यात्मक कैबिनेटों को शंट किया जाता है। उपकरण ओवरलोड, शॉर्ट सर्किट, अंडरवोल्टेज और चरण हानि जैसे कई सुरक्षा कार्यों को एकीकृत करता है, और पीछे की लाइनों और उपकरणों की सुरक्षा के लिए प्रमुख सिस्टम दोषों के मामले में बिजली काटने के लिए तुरंत ट्रिप कर सकता है। एक एकल बिजली आपूर्ति प्रणाली एक आने वाली कैबिनेट से सुसज्जित है, जबकि एक दोहरे सर्किट निरर्थक बिजली आपूर्ति प्रणाली के लिए टाई कैबिनेट से मेल खाने वाली दो आने वाली अलमारियों की आवश्यकता होती है।

2. आउटगोइंग कैबिनेट (लोड डिस्ट्रीब्यूशन टर्मिनल)

बिजली वितरण प्रणाली के शाखा मुख्य उपकरण के रूप में, आउटगोइंग कैबिनेट बिजली उपकरण, प्रकाश व्यवस्था और कार्यालय सुविधाओं जैसे विभिन्न भारों के अनुकूल होने के लिए मुख्य बिजली आपूर्ति को कई स्वतंत्र शाखाओं में विभाजित करता है। एक सुरक्षा के साथ एक सर्किट के स्वतंत्र बिजली वितरण तर्क को अपनाते हुए, प्रत्येक शाखा की सुरक्षा एक दूसरे से स्वतंत्र होती है। ओवरलोड, शॉर्ट सर्किट या एकल शाखा के रिसाव के मामले में केवल दोषपूर्ण शाखा ट्रिप हो जाती है, समग्र सिस्टम बिजली आपूर्ति को प्रभावित किए बिना, सटीक गलती अलगाव का एहसास होता है और तेजी से गलती समस्या निवारण और बिजली वसूली की सुविधा मिलती है।

3. रिएक्टिव पावर मुआवजा कैबिनेट (सिस्टम ऊर्जा दक्षता अनुकूलन कोर)

औद्योगिक परिदृश्यों में मोटरों और आगमनात्मक उपकरणों का उच्च अनुपात होता है, जो ऑपरेशन के दौरान बड़ी मात्रा में प्रतिक्रियाशील बिजली हानि उत्पन्न करता है, जिससे कम ग्रिड पावर फैक्टर, बढ़ी हुई लाइन वोल्टेज ड्रॉप, बढ़े हुए उपकरण हीटिंग और बिजली आपूर्ति ब्यूरो से पावर फैक्टर जुर्माना शुल्क बढ़ जाता है, जिससे उद्यम बिजली खपत लागत बढ़ जाती है। प्रतिक्रियाशील बिजली मुआवजा कैबिनेट स्वचालित रूप से सिस्टम प्रतिक्रियाशील बिजली की क्षतिपूर्ति करने, ग्रिड वोल्टेज को स्थिर करने, लाइन हानि को कम करने और बिजली उपयोग दक्षता में सुधार करने के लिए वास्तविक समय ग्रिड लोड परिवर्तनों के अनुसार कैपेसिटर बैंकों को स्विच करता है। गहन आवृत्ति कन्वर्टर्स और उच्च आवृत्ति उपकरणों के साथ हार्मोनिक कामकाजी परिस्थितियों के लिए, हार्मोनिक्स को दबाने और क्षतिपूर्ति उपकरण बर्नआउट को रोकने के लिए रिएक्टरों को स्थापित करने की आवश्यकता होती है।

4. टाई कैबिनेट (दोहरी-शक्ति निर्बाध विद्युत आपूर्ति कोर)

टाई कैबिनेट विशेष रूप से दोहरी इनकमिंग लाइनों और दोहरी बसबारों के साथ उच्च-विश्वसनीयता वाली अनावश्यक बिजली आपूर्ति प्रणालियों पर लागू होती है। सामान्य परिचालन स्थितियों के तहत, बसबारों के दो खंड स्वतंत्र रूप से दो आने वाली अलमारियों द्वारा संचालित होते हैं, और टाई कैबिनेट खुली रहती है। जब कोई आने वाली बिजली आपूर्ति विफल हो जाती है या ट्रिप हो जाती है, तो टाई कैबिनेट स्वचालित रूप से या मैन्युअल रूप से बंद हो जाती है, और सामान्य बिजली आपूर्ति बड़े क्षेत्र की बिजली कटौती से बचने के लिए दोनों बसबार अनुभागों को बिजली की आपूर्ति करती है। अस्पतालों, बड़े शॉपिंग मॉल, डेटा रूम, औद्योगिक उत्पादन लाइनों और अग्नि ऊर्जा वितरण प्रणालियों जैसे बिजली आपूर्ति निरंतरता के लिए उच्च आवश्यकताओं वाले प्रमुख परिदृश्यों में इसका व्यापक रूप से उपयोग किया जाता है।

5. मीटरिंग कैबिनेट (बिजली निपटान के लिए विशेष उपकरण)

मीटरिंग कैबिनेट बिजली आपूर्ति विभागों की देखरेख में एक विशेष मानकीकृत कैबिनेट है। इसकी कैबिनेट संरचना, घटक विन्यास और वायरिंग तकनीक बिजली आपूर्ति स्वीकृति विनिर्देशों का सख्ती से अनुपालन करती है। कैबिनेट विशेष रूप से सिस्टम की कुल बिजली खपत को सटीक रूप से एकत्र करने और गणना करने के लिए मीटरिंग ट्रांसफार्मर और स्मार्ट विद्युत ऊर्जा मीटर से सुसज्जित है, जो बिजली शुल्क निपटान के लिए कानूनी आधार के रूप में कार्य करता है। कैबिनेट लीड सीलिंग नियंत्रण का समर्थन करता है, और अनुपालन, सटीक और पता लगाने योग्य बिजली मीटरिंग सुनिश्चित करने के लिए निजी वायरिंग और उपकरण संशोधन निषिद्ध है।

चतुर्थ. प्राथमिक और माध्यमिक सर्किट के बुनियादी सिद्धांत

1. प्राथमिक मुख्य सर्किट

प्राथमिक मुख्य सर्किट सिस्टम का मजबूत-वर्तमान मुख्य चैनल है, जिसमें मुख्य रूप से मुख्य बसबार, शाखा बसबार, सर्किट ब्रेकर के मुख्य संपर्क, इनकमिंग और आउटगोइंग केबल और लोड वायरिंग टर्मिनल शामिल हैं। इसका मुख्य कार्य उच्च-शक्ति विद्युत ऊर्जा को संचारित और वितरित करना, सीधे टर्मिनल लोड को जोड़ना, कैबिनेट की समग्र बिजली आपूर्ति क्षमता और शॉर्ट-सर्किट प्रतिरोध का निर्धारण करना है। जीजीडी की निश्चित संरचना चल प्लगिंग अंतराल और स्थिर संपर्क प्रतिरोध के बिना प्रवाहकीय घटकों के मजबूत बन्धन को सुनिश्चित करती है। उत्कृष्ट आर्क प्रतिरोध और शॉर्ट-सर्किट प्रभाव प्रतिरोध के साथ, यह लंबे समय तक उच्च-वर्तमान ऑपरेशन के दौरान ओवरहीटिंग, वर्चुअल कनेक्शन और जलने का खतरा नहीं है, मुख्य बड़े-वर्तमान सर्किट के दीर्घकालिक स्थिर-स्थिति संचालन के लिए अनुकूल है।

2. माध्यमिक नियंत्रण सर्किट

द्वितीयक नियंत्रण सर्किट प्राथमिक सर्किट का समर्थन करने वाला एक कम वोल्टेज कमजोर-वर्तमान सहायक प्रणाली है। यह सीधे उच्च-शक्ति विद्युत ऊर्जा संचारित नहीं करता है, और इसके मुख्य कार्य निगरानी, ​​सुरक्षा, नियंत्रण और प्रारंभिक चेतावनी हैं। इसमें मुख्य रूप से चार कार्य शामिल हैं: वोल्टेज, करंट और बिजली की खपत जैसे ऑपरेटिंग डेटा का वास्तविक समय संग्रह; उपकरण के बंद होने, खुलने और खराबी की स्थिति का फीडबैक; अधिभार, शॉर्ट सर्किट, अंडरवोल्टेज और अन्य दोष संरक्षण का एहसास; स्थानीय संचालन और रिमोट कंट्रोल का समर्थन। कमजोर धारा के माध्यम से अप्रत्यक्ष मजबूत-धारा नियंत्रण उपकरण संचालन सुरक्षा और संचालन और रखरखाव की सुविधा में काफी सुधार करता है।

वी. जीजीडी के मुख्य फायदे और नुकसान

1. मुख्य लाभ

सबसे पहले, उच्च संचालन विश्वसनीयता और कम विफलता दर। उपकरण में दराज, स्लाइडवे और स्प्रिंग्स जैसी कोई कमजोर यांत्रिक संरचना नहीं है, जो मूल रूप से यांत्रिक जामिंग, खराब संपर्क और घटक विफलता जैसे दोषों से बचती है, 24 घंटे के निर्बाध संचालन के लिए अनुकूल है और बाद में संचालन और रखरखाव के दबाव को कम करती है।

दूसरा, ठोस संरचना और मजबूत दोष सहनशीलता। निश्चित घटक स्थापना और साफ-सुथरे और स्थिर बसबार लेआउट के साथ, कैबिनेट संरचना ढीली नहीं होगी, घटक बाहर नहीं निकलेंगे, और सिस्टम शॉर्ट-सर्किट दोष के मामले में आर्क व्यापक रूप से नहीं फैलेंगे, जिससे मजबूत दोष नियंत्रण सुनिश्चित होगा।

तीसरा, उच्च सार्वभौमिकता और अनुकूलता। उपकरण में उच्च मानकीकरण की डिग्री है, जो व्यापक रूप से उपयोग किए जाने वाले उद्योग सहायक उपकरण और कोई अनुकूलित तकनीकी बाधाओं के साथ विभिन्न मुख्यधारा के कम-वोल्टेज विद्युत घटकों के साथ संगत है, जो तेजी से रखरखाव, नवीनीकरण और क्षमता विस्तार को सक्षम बनाता है।

चौथा, उच्च नवीकरण लचीलापन। कैबिनेट में अनावश्यक संरचनाओं के बिना एक विशाल इंटीरियर है, जो बाद के संचालन और रखरखाव की जरूरतों के अनुसार नए बिजली वितरण सर्किट, बुद्धिमान निगरानी मॉड्यूल और प्रतिक्रियाशील बिजली मुआवजा मॉड्यूल को जोड़ने की अनुमति देता है, जो पुराने बिजली वितरण कक्षों के उन्नयन और नवीकरण के अनुकूल है।

पांचवां, प्रमुख लागत प्रदर्शन। परिपक्व उत्पादन तकनीक और कम बड़े पैमाने पर उत्पादन लागत के साथ, इसकी कीमत समान बिजली वितरण क्षमता के तहत दराज-प्रकार के स्विचगियर्स की तुलना में बहुत कम है, जो बड़े पैमाने पर बिजली वितरण परियोजना कार्यान्वयन के लिए उपयुक्त है।

2. मुख्य नुकसान

सबसे पहले, अपर्याप्त संचालन और रखरखाव सुविधा और अनिवार्य पावर-ऑफ रखरखाव। सभी घटकों को स्वतंत्र ड्रॉएबल रखरखाव इकाइयों के बिना निश्चित रूप से स्थापित किया गया है, जिससे सिंगल-सर्किट गलती रखरखाव और उपकरण प्रतिस्थापन के लिए ऊपरी बिजली आपूर्ति की बिजली बंद करने की आवश्यकता होती है, जो लाइव-लाइन रखरखाव का एहसास करने में असमर्थ है।

दूसरा, कम मॉड्यूलरीकरण डिग्री और खराब इकाई विनिमेयता। कोई एकीकृत मॉड्यूलर मानक नहीं है, और विभिन्न निर्माताओं के कैबिनेट के आंतरिक लेआउट और स्थापना आयाम अलग-अलग हैं, जो दराज कैबिनेट जैसी सर्किट इकाइयों के सीधे आदान-प्रदान को महसूस करने में विफल रहते हैं।

तीसरा, उच्च-स्तरीय परिदृश्यों के लिए सीमित अनुकूलन। पावर-ऑफ रखरखाव सुविधा द्वारा प्रतिबंधित, यह लगातार रखरखाव, शून्य पावर आउटेज और सटीक लोड बिजली आपूर्ति जैसी उच्च-मानक बिजली आपूर्ति मांगों को पूरा नहीं कर सकता है।

VI. जीजीडी, जीसीके और एमएनएस कैबिनेट प्रकारों के अंतर और चयन तर्क

जीजीडी, जीसीके और एमएनएस चीन के कम वोल्टेज बिजली वितरण उद्योग में तीन मुख्यधारा के कैबिनेट प्रकार हैं। उनके मुख्य अंतर उपस्थिति के बजाय संरचनात्मक रूप, संचालन और रखरखाव मोड, विश्वसनीयता स्तर और परिदृश्य अनुकूलनशीलता में निहित हैं।

जीजीडी: चल दराज इकाइयों के बिना पूरी तरह से स्थिर संरचना, स्थिर संरचना, मजबूत शॉर्ट-सर्किट प्रतिरोध, कम लागत और उत्कृष्ट बड़े-वर्तमान प्रदर्शन की विशेषता। इसका नुकसान पावर-ऑफ रखरखाव की आवश्यकता है, जो सिस्टम मुख्य कैबिनेट, मुख्य बिजली वितरण और पारंपरिक स्थिर लोड बिजली वितरण के लिए उपयुक्त है।

जीसीके: स्वतंत्र रूप से खींचने योग्य और बदलने योग्य आउटगोइंग सर्किट के साथ अर्ध-दराज संरचना, एकल सर्किट के लाइव-लाइन रखरखाव को सक्षम करती है। यह स्थिरता और संचालन सुविधा को संतुलित करता है, मुख्य रूप से कार्यशाला बिजली भार और लगातार रखरखाव की आवश्यकता वाली कामकाजी परिस्थितियों के लिए अनुकूलित होता है।

मनसे: मजबूत इकाई विनिमेयता, उच्च बुद्धिमत्ता, उच्च सुरक्षा स्तर और उच्च संचालन और रखरखाव दक्षता लेकिन उच्च लागत के साथ उच्च अंत पूर्ण-मॉड्यूलर दराज कैबिनेट, डेटा केंद्रों, सटीक उत्पादन, उच्च-अंत वाणिज्य और निर्बाध महत्वपूर्ण लोड परिदृश्यों पर लागू होता है।

उद्योग चयन फॉर्मूला: पारंपरिक स्थिर-राज्य बिजली वितरण, बड़े-वर्तमान मुख्य सर्किट और बजट-नियंत्रित परियोजनाओं के लिए जीजीडी का चयन करें; कार्यशाला की शक्ति और लगातार रखरखाव की कार्य स्थितियों के लिए जीसीके का चयन करें; उच्च-स्तरीय परिदृश्यों, शून्य पावर आउटेज आवश्यकताओं और सटीक भार के लिए एमएनएस का चयन करें।

सातवीं. लागू और अनुपयुक्त परिदृश्य

1. पसंदीदा लागू परिदृश्य

विभिन्न कारखानों के मुख्य बिजली वितरण कक्ष, इमारतों और आवासीय समुदायों के बिजली वितरण कक्ष, फोटोवोल्टिक पावर स्टेशनों के कम वोल्टेज ग्रिड से जुड़े सिस्टम, निर्माण स्थलों के लिए अस्थायी मुख्य बिजली वितरण अलमारियाँ, कारखाने की कार्यशालाओं के मुख्य बिजली वितरण, नगरपालिका पारंपरिक बिजली वितरण, जल पंप कक्षों और प्रशंसक कक्षों के केंद्रीकृत बिजली वितरण, और स्थिर भार और लगातार रखरखाव की मांग के बिना अन्य बुनियादी बिजली वितरण परिदृश्य।

2. गैर-अनुशंसित परिदृश्य

डेटा केंद्रों का मुख्य बिजली वितरण, अस्पताल के संचालन कक्षों का आपातकालीन बिजली वितरण, सटीक उपकरण प्रयोगशालाओं का बिजली वितरण, औद्योगिक स्वचालन की मुख्य उत्पादन लाइन बिजली वितरण, बार-बार स्टार्ट-स्टॉप और वास्तविक समय रखरखाव की आवश्यकता वाले कुंजी भार, और बिजली आपूर्ति निरंतरता और संचालन और रखरखाव दक्षता के लिए उच्च आवश्यकताओं वाले अप्राप्य बुद्धिमान उच्च स्तरीय बिजली स्टेशन।

आठवीं. स्थापना, संचालन, रखरखाव और सामान्य दोष विश्लेषण

1. कोर इंस्टालेशन मुख्य बिंदु

कैबिनेट फ़्लोर-स्टैंडिंग वॉल-माउंटेड फिक्स्ड इंस्टॉलेशन को अपनाता है। समतल बसबार बट जोड़, एकसमान कैबिनेट तनाव और सुचारू दरवाज़े के खुलने और बंद होने को सुनिश्चित करने के लिए व्यवस्था के दौरान कई अलमारियाँ सटीक रूप से समतल और बारीकी से जोड़ी जाएंगी। केबल वायरिंग विद्युत चुम्बकीय हस्तक्षेप से बचने, स्थिर माध्यमिक उपकरण और सुरक्षा संकेतों को सुनिश्चित करने और समग्र वायरिंग को साफ और मजबूती से प्राप्त करने के लिए मजबूत और कमजोर वर्तमान ज़ोनिंग के सिद्धांत का सख्ती से पालन करती है।

2. ग्राउंडिंग सुरक्षा की मुख्य आवश्यकताएँ

पूर्ण-श्रेणी विश्वसनीय ग्राउंडिंग जीजीडी के सुरक्षित संचालन के लिए मुख्य गारंटी है। सभी धातु घटकों जैसे कैबिनेट फ्रेम, चल दरवाजे, साइड प्लेट, माउंटिंग बीम और केबल ट्रे को ग्राउंडिंग सिस्टम से जोड़ा जाना चाहिए। जंगम दरवाजे विशेष लचीले ग्राउंडिंग तारों से जुड़े होते हैं ताकि काज बिंदुओं के ऑक्सीकरण और क्षरण के कारण होने वाली ग्राउंडिंग विफलता से बचा जा सके, जिससे बिजली के रिसाव, स्थैतिक बिजली, बिजली के झटके और उपकरण टूटने के जोखिमों को व्यापक रूप से रोका जा सके।

3. दैनिक संचालन और रखरखाव विशिष्टताएँ

नियमित दैनिक निरीक्षण के लिए कैबिनेट खोलने की आवश्यकता नहीं होती है; उपकरण संचालन की स्थिति का अंदाजा दरवाजे पर लगे उपकरणों और संकेतक रोशनी के माध्यम से लगाया जा सकता है। आंतरिक कैबिनेट रखरखाव को चार सुरक्षा प्रक्रियाओं को सख्ती से लागू करना चाहिए: बिजली बंद करना, बिजली बंद करना सत्यापित करना, चेतावनी संकेत लटकाना और ग्राउंड कनेक्शन। लाइव कैबिनेट खोलना सख्त वर्जित है। नियमित रखरखाव कैबिनेट की धूल हटाने, बसबार और टर्मिनल बन्धन, माध्यमिक सर्किट निरीक्षण और संभावित छिपे हुए खतरों को पहले से खत्म करने के लिए ग्राउंडिंग स्थिति की जांच पर केंद्रित है।

4. सामान्य दोष और कारण विश्लेषण

असामान्य कैबिनेट ओवरहीटिंग: सबसे अधिक बार होने वाली उपकरण खराबी, मुख्य रूप से ढीले वायरिंग टर्मिनलों, ढीले बसबार बोल्ट और अपर्याप्त केबल क्रिम्पिंग के कारण होती है, जिससे अत्यधिक संपर्क प्रतिरोध और गर्मी उत्पन्न होती है। यह कैबिनेट गुणवत्ता दोषों के बजाय निर्माण और संचालन प्रक्रिया की समस्याओं से संबंधित है।

बार-बार शाखा ट्रिपिंग: ज्यादातर रियर लोड के अधिभार, लाइन इलेक्ट्रिक रिसाव और कैबिनेट से स्वतंत्र टर्मिनल उपकरण दोषों के कारण होता है। संबंधित शाखा भार की जाँच करके दोषों का पता लगाया और समाप्त किया जा सकता है।

असामान्य उपकरण डेटा: अधिकतर ढीले सेकेंडरी सर्किट वायरिंग, ट्रांसफार्मर दोष या कमजोर-वर्तमान सिग्नल विद्युत चुम्बकीय हस्तक्षेप के कारण होता है। पहले द्वितीयक नियंत्रण सर्किट की जाँच करके समस्या निवारण शीघ्रता से पूरा किया जा सकता है।

नौवीं. विकास की स्थिति और आवेदन सारांश

दशकों के इंजीनियरिंग अभ्यास द्वारा सत्यापित एक मानकीकृत और परिपक्व लो-वोल्टेज बिजली वितरण उपकरण के रूप में, जीजीडी फिक्स्ड लो-वोल्टेज स्विचगियर चीन की लो-वोल्टेज बिजली ट्रांसमिशन और वितरण प्रणाली में एक अनिवार्य बुनियादी कोर डिवाइस है। हाई-एंड मॉड्यूलर ड्रॉअर कैबिनेट की तुलना में, जीजीडी में उच्च बुद्धिमत्ता, तेजी से पुनरावृत्ति और रखरखाव-मुक्त लाभों का अभाव है, लेकिन यह चीन में अधिकांश पारंपरिक बिजली वितरण कार्य स्थितियों की मांगों को सटीक रूप से पूरा करता है। स्थिर संरचना, उच्च सुरक्षा और विश्वसनीयता, मजबूत सार्वभौमिकता और उच्च लागत प्रदर्शन के मुख्य लाभों के साथ, इसने लंबे समय से नागरिक, औद्योगिक, नगरपालिका और नई ऊर्जा बिजली वितरण के मुख्यधारा बाजार पर कब्जा कर लिया है। पावर इंजीनियरिंग के निरंतर मानकीकरण और उन्नयन के साथ, जीजीडी कैबिनेट प्रौद्योगिकी और सुरक्षा कॉन्फ़िगरेशन को लगातार अनुकूलित और पुनरावृत्त किया जाता है, जो कम वोल्टेज बिजली वितरण में इसकी आधारशिला स्थिति को मजबूत करता है और विभिन्न बिजली प्रणालियों के सुरक्षित, स्थिर और दीर्घकालिक संचालन के लिए एक ठोस गारंटी प्रदान करता है।

X. अक्सर पूछे जाने वाले प्रश्न (संक्षिप्त प्रश्नोत्तर)

Q1: GGD स्विचगियर की मुख्य परिभाषा और विशेषताएं क्या हैं?ए: जीजीडी एक मानक इनडोर फिक्स्ड लो-वोल्टेज पूर्ण स्विचगियर है। यह निश्चित घटकों के साथ पूरी तरह से संलग्न फर्श-खड़ी संरचना को अपनाता है, जिसमें उच्च स्थिरता, मजबूत शॉर्ट-सर्किट प्रतिरोध, कम विफलता दर और पारंपरिक कम वोल्टेज बिजली वितरण, मीटरिंग और सुरक्षा के लिए उच्च लागत प्रदर्शन शामिल है।

Q2: GGD, GCK और MNS के बीच मुख्य अंतर क्या हैं?उत्तर: जीजीडी पूरी तरह से स्थिर, स्थिर और लागत प्रभावी है लेकिन इसके लिए पावर-ऑफ रखरखाव की आवश्यकता होती है। जीसीके अर्ध-खींचने योग्य है और एमएनएस पूरी तरह से मॉड्यूलर खींचने योग्य है, दोनों उच्च लागत और दक्षता के साथ लाइव-लाइन रखरखाव का समर्थन करते हैं।

Q3: कौन से परिदृश्य GGD को पसंद करते हैं और कौन से अनुशंसित नहीं हैं?ए: जीजीडी कारखानों, इमारतों, नगरपालिका और फोटोवोल्टिक स्थिर बिजली वितरण के लिए उपयुक्त है। यह डेटा केंद्रों, अस्पताल की आपातकालीन बिजली आपूर्ति, सटीक प्रयोगशालाओं और लगातार लाइव रखरखाव की आवश्यकता वाले निर्बाध बिजली परिदृश्यों के लिए लागू नहीं है।

Q4: GGD आंतरिक रखरखाव बिजली बंद करके क्यों किया जाना चाहिए?ए: सभी घटकों को अलग-अलग खींचने योग्य इकाइयों के बिना निश्चित रूप से स्थापित किया गया है। लाइव कैबिनेट खोलने से आर्क शॉर्ट सर्किट और बिजली का झटका लग सकता है, इसलिए पावर-ऑफ रखरखाव अनिवार्य है।

प्रश्न5: जीजीडी का सबसे आम दोष क्या है और इसकी रोकथाम के तरीके क्या हैं?उत्तर: सबसे आम दोष ढीले टर्मिनलों और खराब संपर्क के कारण होने वाली अत्यधिक गर्मी है। नियमित फास्टनिंग, धूल की सफाई और ग्राउंडिंग निरीक्षण ऐसे दोषों को प्रभावी ढंग से रोक सकता है।

Q6: किस प्रकार के कैबिनेट से संपूर्ण GGD विद्युत वितरण प्रणाली बनती है?ए: एक पूर्ण प्रणाली में पूर्ण बिजली वितरण, सुरक्षा और मीटरिंग कार्यों को साकार करने के लिए इनकमिंग, आउटगोइंग, प्रतिक्रियाशील बिजली मुआवजा, टाई और मीटरिंग कैबिनेट शामिल हैं।

Q7: कैबिनेट चार-ज़ोन पृथक्करण डिज़ाइन का मुख्य कार्य क्या है?ए: यह कार्यात्मक क्षेत्रों और विभिन्न धाराओं को अलग करता है, चाप प्रसार को रोकता है, आकस्मिक संपर्क और गलती विस्तार को रोकता है, और समग्र परिचालन सुरक्षा और स्थिरता में सुधार करता है।
