सर्किट ब्रेकर कैसे चुनें?

सर्किट ब्रेकर के चयन में, उपयोग श्रेणी को विशिष्ट उपयोग की शर्तों के अनुसार चुना जाना चाहिए, और रेटेड वर्किंग वोल्टेज, रेटेड करंट और ट्रिपिंग डिवाइस की सेटिंग करंट जैसे मापदंडों का चयन किया जाना चाहिए। सुरक्षा विशेषताओं का चयन उत्पाद नमूनों द्वारा प्रदान की गई सुरक्षा विशेषता वक्र के संदर्भ में किया जाना चाहिए, और शॉर्ट-सर्किट विशेषताओं और संवेदनशीलता गुणांक को सत्यापित किया जाना चाहिए। सर्किट ब्रेकरों का वर्गीकरण (1) फ़्रेम सर्किट ब्रेकर (एसीबी)

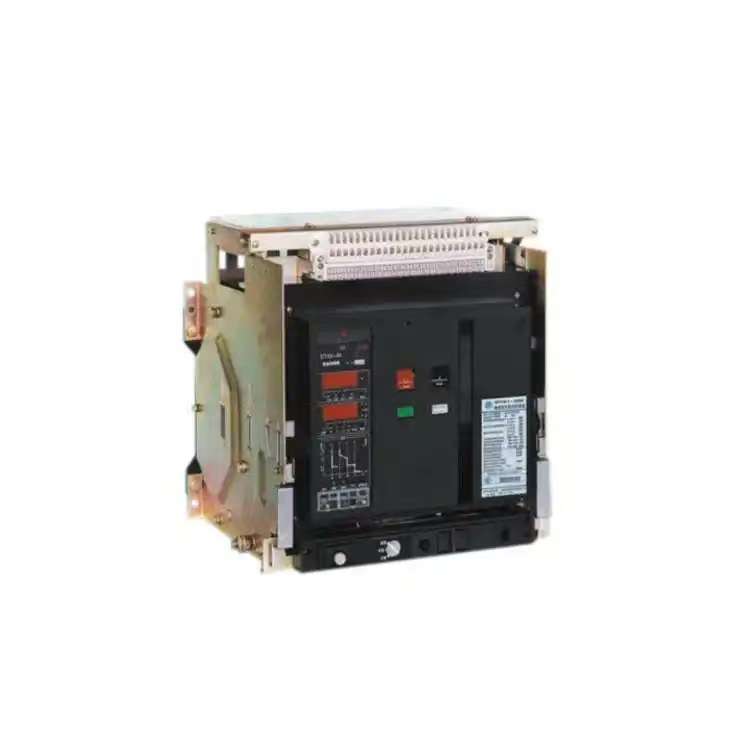

फ़्रेम सर्किट ब्रेकर, जिसे यूनिवर्सल सर्किट ब्रेकर के रूप में भी जाना जाता है, इसके सभी भाग एक इंसुलेटेड धातु फ्रेम में स्थापित होते हैं, जो आमतौर पर खुला होता है, और विभिन्न सहायक उपकरणों से सुसज्जित किया जा सकता है। संपर्कों और भागों को बदलना सुविधाजनक है, और इसका उपयोग अक्सर बिजली आपूर्ति के अंत में मुख्य स्विच में किया जाता है। ओवर-करंट रिलीज़ में इलेक्ट्रोमैग्नेटिक, इलेक्ट्रॉनिक और इंटेलिजेंट रिलीज़ शामिल हैं। सर्किट ब्रेकर में लंबी देरी, छोटी देरी, तात्कालिक और जमीनी गलती के लिए चार चरण की सुरक्षा होती है, और प्रत्येक सुरक्षा का सेटिंग मूल्य उसके शेल फ्रेम ग्रेड के अनुसार एक निश्चित सीमा के भीतर समायोजित किया जाता है।

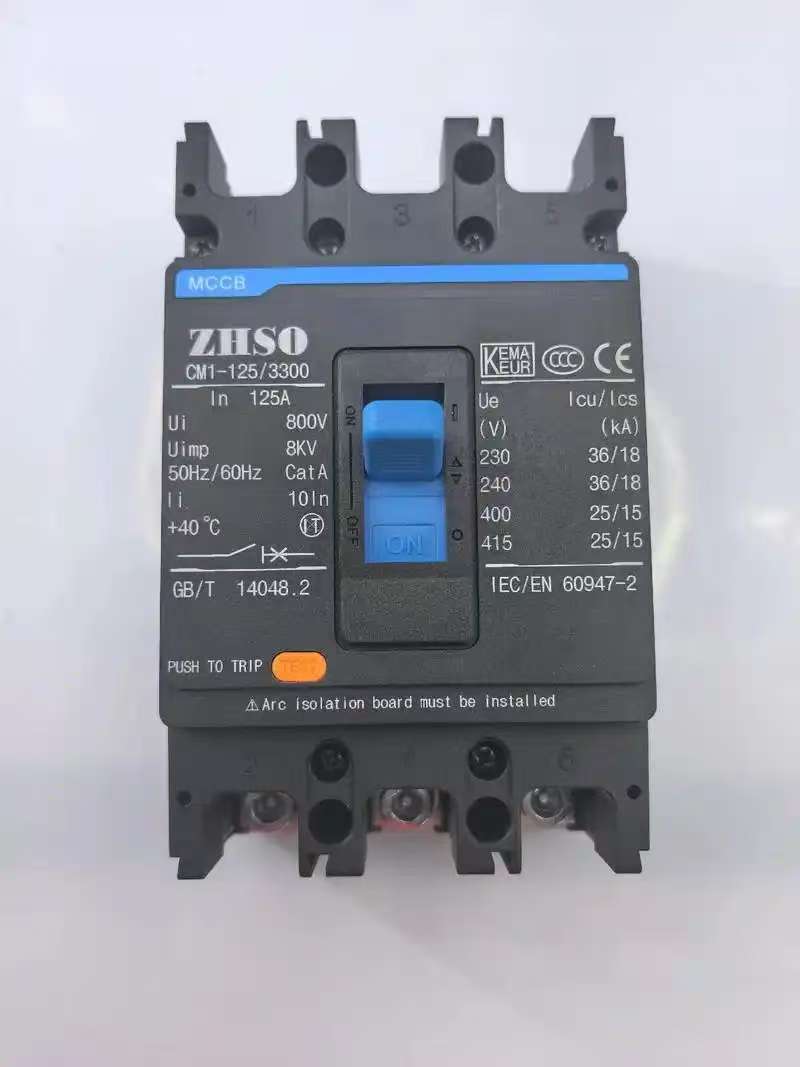

     (2) मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी)

मोल्डेड केस सर्किट ब्रेकर को डिवाइस सर्किट ब्रेकर भी कहा जाता है, और ग्राउंडिंग वायर टर्मिनल का बाहरी संपर्क, आर्क बुझाने वाला कक्ष, रिलीज और ऑपरेटिंग तंत्र सभी प्लास्टिक केस में स्थापित होते हैं। सहायक संपर्क, अंडरवोल्टेज रिलीज और शंट रिलीज ज्यादातर मॉड्यूलर होते हैं, और संरचना बहुत कॉम्पैक्ट होती है। आम तौर पर, रखरखाव पर विचार नहीं किया जाता है, इसलिए वे शाखा सुरक्षा स्विच के लिए उपयुक्त हैं। मोल्डेड केस सर्किट ब्रेकर में आमतौर पर थर्मोमैग्नेटिक ट्रिपिंग इकाइयाँ होती हैं, जबकि बड़े आकार के मोल्डेड केस सर्किट ब्रेकर सॉलिड-स्टेट ट्रिपिंग सेंसर से लैस होते हैं।

मोल्डेड केस सर्किट ब्रेकरों के लिए दो प्रकार के ओवर-करंट ट्रिपिंग डिवाइस हैं: विद्युत चुम्बकीय और इलेक्ट्रॉनिक। आम तौर पर, इलेक्ट्रोमैग्नेटिक मोल्डेड केस सर्किट ब्रेकर गैर-चयनात्मक सर्किट ब्रेकर होते हैं जिनमें केवल दो सुरक्षा मोड होते हैं: लंबी देरी और तात्कालिक। इलेक्ट्रॉनिक मोल्डेड केस सर्किट ब्रेकर में चार सुरक्षा कार्य होते हैं: लंबी देरी, छोटी देरी, तात्कालिक और ग्राउंड फॉल्ट। इलेक्ट्रॉनिक मोल्डेड केस सर्किट ब्रेकर के कुछ नए उत्पादों में क्षेत्रीय चयनात्मक इंटरलॉकिंग फ़ंक्शन भी होता है।

मोल्डेड केस सर्किट ब्रेकर का उपयोग आमतौर पर वितरण फीडरों के नियंत्रण और सुरक्षा, छोटे वितरण ट्रांसफार्मर की लो-वोल्टेज साइड आउटगोइंग लाइनों के मुख्य स्विच, बिजली वितरण टर्मिनलों के नियंत्रण और विभिन्न उत्पादन मशीनरी के पावर स्विच के लिए भी किया जाता है।

फ़्रेम सर्किट ब्रेकर AC 50Hz, रेटेड वोल्टेज 380V, 660V और रेटेड वर्तमान 200A-6300A वितरण नेटवर्क के लिए उपयुक्त है। इसका उपयोग मुख्य रूप से विद्युत ऊर्जा वितरित करने और लाइनों और बिजली आपूर्ति उपकरणों को ओवरलोड, अंडरवोल्टेज, शॉर्ट सर्किट, सिंगल-फेज ग्राउंडिंग और अन्य दोषों से बचाने के लिए किया जाता है। सर्किट ब्रेकर में विभिन्न बुद्धिमान सुरक्षा कार्य होते हैं और यह चयनात्मक सुरक्षा प्राप्त कर सकता है। सामान्य परिस्थितियों में, इसका उपयोग लाइनों के बार-बार स्विचिंग के लिए किया जा सकता है। 50Hz और 380V के AC वोल्टेज वाले नेटवर्क में मोटर को ओवरलोड और शॉर्ट सर्किट से बचाने के लिए 1250A से नीचे के सर्किट ब्रेकर का उपयोग किया जा सकता है।

फ़्रेम-प्रकार के सर्किट ब्रेकर का उपयोग अक्सर मुख्य आउटलेट स्विच, बस संपर्क स्विच, बड़ी क्षमता वाले फीडर स्विच और ट्रांसफार्मर के 400V पक्ष पर बड़े पैमाने पर मोटर नियंत्रण स्विच में भी किया जाता है।

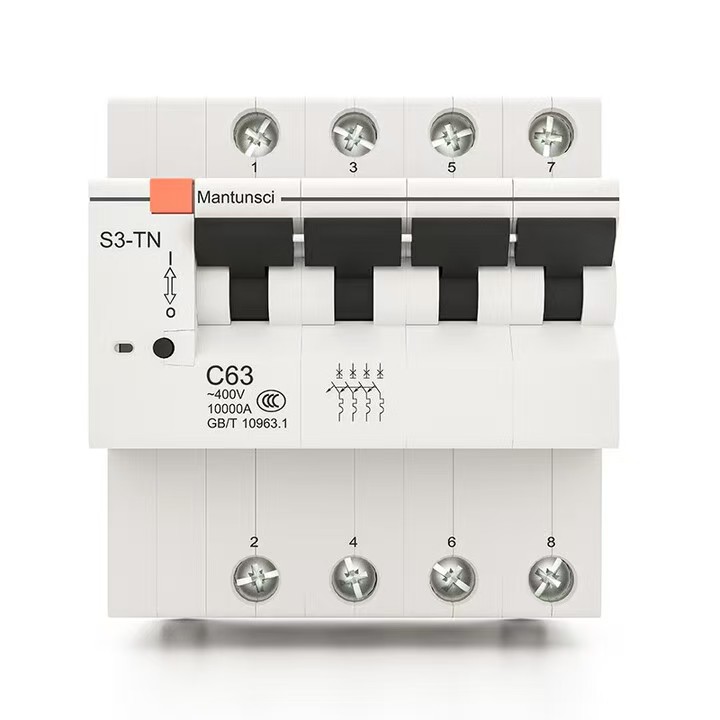

(3) मिनिएचर सर्किट ब्रेकर (एमसीबी)

लघु सर्किट ब्रेकर विद्युत टर्मिनल वितरण उपकरण के निर्माण में सबसे व्यापक रूप से उपयोग किए जाने वाले टर्मिनल सुरक्षा उपकरणों में से एक है। इसका उपयोग यूनिपोलर 1P, बाइपोलर 2P, ट्राइपोलर 3P और क्वाड्रुपोल 4P सहित 125A से नीचे एकल-चरण और तीन-चरण के शॉर्ट सर्किट, ओवरलोड और ओवरवॉल्टेज संरक्षण के लिए किया जाता है।

लघु सर्किट ब्रेकर ऑपरेटिंग तंत्र, संपर्क, सुरक्षात्मक उपकरण (विभिन्न ट्रिपिंग डिवाइस) और आर्क बुझाने की प्रणाली से बना है। इसका मुख्य संपर्क मैन्युअल रूप से संचालित या विद्युत रूप से बंद है। मुख्य संपर्क बंद होने के बाद, फ्री ट्रिपिंग तंत्र मुख्य संपर्क को समापन स्थिति में लॉक कर देता है। ओवरकरंट रिलीज का कॉइल और थर्मल रिलीज का थर्मल तत्व मुख्य सर्किट के साथ श्रृंखला में जुड़ा हुआ है, और अंडरवोल्टेज रिलीज का कॉइल बिजली आपूर्ति के समानांतर में जुड़ा हुआ है।

सिविल भवनों के विद्युत डिजाइन में, लघु सर्किट ब्रेकर का उपयोग मुख्य रूप से ओवरलोड, शॉर्ट सर्किट, ओवरकरंट, वोल्टेज हानि, अंडरवोल्टेज, ग्राउंडिंग, रिसाव, दोहरी बिजली आपूर्ति की स्वचालित स्विचिंग और मोटरों की सुरक्षा और संचालन के लिए किया जाता है जब वे अक्सर शुरू नहीं होते हैं।

सर्किट ब्रेकर के बुनियादी विशेषता पैरामीटर

(1) रेटेड वर्किंग वोल्टेज यूई

रेटेड वर्किंग वोल्टेज सर्किट ब्रेकर के नाममात्र वोल्टेज को संदर्भित करता है, जो निर्दिष्ट सामान्य उपयोग और प्रदर्शन स्थितियों के तहत लगातार चल सकता है।

चीन में, अधिकतम कार्यशील वोल्टेज 220kV और उससे नीचे के वोल्टेज स्तर पर सिस्टम के रेटेड वोल्टेज का 1.15 गुना है। 330kV और उससे ऊपर का वोल्टेज स्तर उच्चतम कार्यशील वोल्टेज के रूप में रेटेड वोल्टेज का 1.1 गुना है। सर्किट ब्रेकर सिस्टम के उच्चतम कार्यशील वोल्टेज के तहत इन्सुलेशन रख सकता है, और निर्दिष्ट शर्तों के अनुसार बंद और खोला जा सकता है।

(2) रेटेड वर्तमान में

रेटेड करंट से तात्पर्य उस करंट से है जो परिवेश में रिलीज होने पर लंबे समय तक गुजर सकता है

तापमान 40℃ से नीचे है. एक समायोज्य रिलीज वाले सर्किट ब्रेकर के लिए, यह अधिकतम धारा है जिसे रिलीज लंबे समय तक पारित कर सकता है।

जब परिवेश का तापमान 40℃ से अधिक लेकिन 60℃ से अधिक नहीं होता है, तो इसे कम भार के साथ लंबे समय तक काम करने की अनुमति दी जाती है।

(3) अधिभार रिलीज की वर्तमान सेटिंग मान आईआर

करंट ट्रिप के वर्तमान सेटिंग मान Ir से अधिक है, और सर्किट ब्रेकर समय में ट्रिप हो जाता है। यह उस अधिकतम धारा का भी प्रतिनिधित्व करता है जिसे सर्किट ब्रेकर बिना ट्रिपिंग के झेल सकता है। यह मान अधिकतम लोड वर्तमान Ib से अधिक होना चाहिए, लेकिन लाइन द्वारा अनुमत अधिकतम वर्तमान Iz से कम होना चाहिए।

थर्मल ट्रिप रिले के आईआर को आमतौर पर 0.7 ~ 1.0 इंच की सीमा में समायोजित किया जा सकता है, लेकिन यदि इलेक्ट्रॉनिक उपकरण का उपयोग किया जाता है, तो इसकी समायोजन सीमा बड़ी होगी, आमतौर पर 0.4 ~ 1.0 इंच। गैर-समायोज्य ओवरकरंट ट्रिपिंग रिले से लैस सर्किट ब्रेकरों के लिए, आईआर = इन।

(4) शॉर्ट-सर्किट ट्रिप करंट सेटिंग वैल्यू इम

शॉर्ट-सर्किट ट्रिप रिले (तात्कालिक या लघु विलंब) का उपयोग उच्च फॉल्ट करंट मान दिखाई देने पर सर्किट ब्रेकर को जल्दी से ट्रिप करने के लिए किया जाता है, और इसकी ट्रिप थ्रेशोल्ड Im है।

(5) रेटेड कम समय में वर्तमान आईसीडब्ल्यू का सामना करना पड़ता है

सहमत समय के भीतर पारित होने की अनुमति वाले वर्तमान मूल्य को संदर्भित करता है। वर्तमान मान सहमत समय के भीतर कंडक्टर से होकर गुजरता है, और ओवरहीटिंग के कारण कंडक्टर क्षतिग्रस्त नहीं होगा।

(6) तोड़ने की क्षमता

सर्किट ब्रेकर की ब्रेकिंग क्षमता सर्किट ब्रेकर की फॉल्ट करंट को सुरक्षित रूप से काटने की क्षमता को संदर्भित करती है, जो जरूरी नहीं कि इसके रेटेड करंट से संबंधित हो। पहले 36KA, 50KA और अन्य विशिष्टताएँ हैं। आम तौर पर, इसे सीमा शॉर्ट-सर्किट ब्रेकिंग क्षमता आईसीयू और रनिंग शॉर्ट-सर्किट ब्रेकिंग क्षमता आईसीएस में विभाजित किया गया है।

सर्किट ब्रेकर चयन के सामान्य सिद्धांत

सबसे पहले, उद्देश्य के अनुसार सर्किट ब्रेकर के प्रकार और पोल संख्या का चयन किया जाता है; अधिकतम कार्यशील धारा के अनुसार सर्किट ब्रेकर की रेटेड धारा का चयन करें; आवश्यकतानुसार रिलीज के प्रकार और सहायक उपकरण के प्रकार और विशिष्टताओं का चयन करें। विशिष्ट आवश्यकताएँ इस प्रकार हैं।

1) सर्किट ब्रेकर का रेटेड कार्यशील वोल्टेज लाइन के रेटेड वोल्टेज से अधिक या उसके बराबर है।

2) सर्किट ब्रेकर की रेटेड शॉर्ट-सर्किट ऑन-ऑफ क्षमता लाइन गणना लोड करंट से अधिक या उसके बराबर है।

3) सर्किट ब्रेकर की रेटेड शॉर्ट-सर्किट ऑन-ऑफ क्षमता लाइन में होने वाले अधिकतम शॉर्ट-सर्किट करंट से अधिक या उसके बराबर होती है (आमतौर पर प्रभावी मूल्य के अनुसार गणना की जाती है)।

4) लाइन के अंत में सिंगल फेज़-टू-ग्राउंड शॉर्ट-सर्किट करंट सर्किट ब्रेकर की तात्कालिक (या छोटी देरी) ट्रिपिंग सेटिंग करंट का ≥1.25 गुना है।

5) सर्किट ब्रेकर अंडरवोल्टेज रिलीज का रेटेड वोल्टेज लाइन के रेटेड वोल्टेज के बराबर है।

6) सर्किट ब्रेकर के शंट रिलीज का रेटेड वोल्टेज नियंत्रण बिजली आपूर्ति वोल्टेज के बराबर है।

7) विद्युत पारेषण तंत्र का रेटेड कार्यशील वोल्टेज नियंत्रण विद्युत आपूर्ति वोल्टेज के बराबर है।

8) जब प्रकाश सर्किट में सर्किट ब्रेकर का उपयोग किया जाता है, तो विद्युत चुम्बकीय रिलीज की तात्कालिक सेटिंग धारा आम तौर पर लोड धारा का 6 गुना होती है।

9) जब एक सर्किट ब्रेकर का उपयोग एकल मोटर के शॉर्ट-सर्किट सुरक्षा के रूप में किया जाता है, तो तात्कालिक ट्रिप की सेटिंग धारा मोटर की शुरुआती धारा का 1.35 गुना (डीडब्ल्यू श्रृंखला सर्किट ब्रेकर) या 1.7 गुना (डीजेड श्रृंखला सर्किट ब्रेकर) होती है।

10) जब सर्किट ब्रेकर का उपयोग कई मोटरों के शॉर्ट-सर्किट सुरक्षा के रूप में किया जाता है, तो तात्कालिक रिलीज की सेटिंग धारा सबसे बड़ी मोटर की शुरुआती धारा और बाकी मोटरों की कार्यशील धारा का 1.3 गुना होती है।

11) जब सर्किट ब्रेकर का उपयोग वितरण ट्रांसफार्मर के कम-वोल्टेज पक्ष पर मुख्य स्विच के रूप में किया जाता है, तो इसकी ब्रेकिंग क्षमता ट्रांसफार्मर के कम-वोल्टेज पक्ष के शॉर्ट-सर्किट वर्तमान मूल्य से अधिक होनी चाहिए, रिलीज का रेटेड वर्तमान ट्रांसफार्मर के रेटेड वर्तमान से कम नहीं होना चाहिए, और शॉर्ट-सर्किट संरक्षण की सेटिंग वर्तमान आम तौर पर ट्रांसफार्मर के रेटेड वर्तमान का 6-10 गुना है; ओवरलोड प्रोटेक्शन की सेटिंग करंट ट्रांसफार्मर के रेटेड करंट के बराबर होती है।

12) सर्किट ब्रेकर के प्रकार और ग्रेड को प्रारंभिक रूप से चुने जाने के बाद, लीपफ्रॉग ट्रिपिंग से बचने और दुर्घटना के दायरे का विस्तार करने के लिए ऊपरी और निचले स्विच की सुरक्षात्मक विशेषताओं के साथ सहयोग करना आवश्यक है।

सर्किट ब्रेकर की चयनात्मकता

बिजली वितरण प्रणाली में उपयोग किए जाने वाले सर्किट ब्रेकरों को उनके सुरक्षा प्रदर्शन के अनुसार चयनात्मक और गैर-चयनात्मक प्रकारों में विभाजित किया जा सकता है। चयनात्मक लो-वोल्टेज सर्किट ब्रेकर दो प्रकार के होते हैं: दो-चरणीय सुरक्षा और तीन-चरणीय सुरक्षा। उनमें से, तात्कालिक विशेषताएँ और अल्प विलंब विशेषताएँ शॉर्ट-सर्किट कार्रवाई के लिए उपयुक्त हैं, जबकि लंबी विलंब विशेषताएँ अधिभार संरक्षण के लिए उपयुक्त हैं। गैर-चयनात्मक सर्किट ब्रेकर आम तौर पर तात्कालिक होते हैं और केवल शॉर्ट-सर्किट सुरक्षा के लिए उपयोग किए जाते हैं। उनमें से कुछ लंबी-विलंबित कार्रवाइयां हैं, जिनका उपयोग केवल लोड सुरक्षा के लिए किया जाता है। बिजली वितरण प्रणाली में, यदि ऊपरी स्तर का सर्किट ब्रेकर चयनात्मक सर्किट ब्रेकर को अपनाता है और निचले स्तर का सर्किट ब्रेकर गैर-चयनात्मक सर्किट ब्रेकर या चयनात्मक सर्किट ब्रेकर को अपनाता है, तो यह मुख्य रूप से चयनात्मकता प्राप्त करने के लिए देरी कार्रवाई के अंतर या लघु विलंब रिलीज की देरी कार्रवाई समय का उपयोग करना है। कृपया अगले उच्च स्तर पर सर्किट ब्रेकर की विलंब कार्रवाई से गुजरते समय निम्नलिखित समस्याओं पर ध्यान दें।

1) भले ही अगला चरण चयनात्मक सर्किट ब्रेकर हो या गैर-चयनात्मक सर्किट ब्रेकर, पिछले चरण सर्किट ब्रेकर के तात्कालिक ओवरकरंट रिलीज की सेटिंग धारा आम तौर पर अगले चरण सर्किट ब्रेकर के आउटलेट छोर पर अधिकतम तीन-चरण शॉर्ट-सर्किट वर्तमान के 1.1 गुना से कम नहीं होगी।

2) यदि अगला चरण एक गैर-चयनात्मक सर्किट ब्रेकर है, तो अगले चरण के सर्किट ब्रेकर द्वारा संरक्षित सर्किट में शॉर्ट-सर्किट करंट को होने से रोकने के लिए, इस चरण की तात्कालिक कार्रवाई संवेदनशीलता पर्याप्त नहीं है, जिससे कि पिछले चरण की शॉर्ट-डिले ओवरकरंट रिलीज पहले कार्य करेगी और अपनी चयनात्मकता खो देगी। आम तौर पर, ऊपरी स्तर के सर्किट ब्रेकर की शॉर्ट-डिले ओवरकरंट रिलीज की सेटिंग धारा निचले स्तर की तात्कालिक ओवरकरंट रिलीज की तुलना में 1.2 गुना से कम नहीं होती है।

3) यदि अगला चरण भी एक चयनात्मक सर्किट ब्रेकर है, तो चयनात्मकता सुनिश्चित करने के लिए, अगले चरण में सर्किट ब्रेकर की छोटी देरी कार्रवाई का समय अगले चरण में सर्किट ब्रेकर की तुलना में कम से कम 0.1 सेकंड अधिक है। सामान्यतया, ऊपरी और निचले लो-वोल्टेज सर्किट ब्रेकरों के बीच चयनात्मक कार्रवाई सुनिश्चित करने के लिए, ऊपरी-स्तरीय सर्किट ब्रेकर को एक ओवरकरंट चुनना चाहिए

थोड़े विलंब के साथ रिलीज़ करें, और इसका एक्शन करंट निचले स्तर के ओवरकरंट रिलीज़ की तुलना में एक स्तर से अधिक होना चाहिए, और कम से कम ऊपरी स्तर के सर्किट ब्रेकर का एक्शन करंट Iop.1 निचले स्तर के सर्किट ब्रेकर के 1.2 गुना से कम नहीं होना चाहिए, यानी iop1 ≥ 1.2 iop.2।

सर्किट ब्रेकर की कैस्केड सुरक्षा

बिजली वितरण प्रणाली के डिजाइन में, सर्किट ब्रेकरों के ऊपरी और निचले चरणों के बीच चयनात्मक सहयोग में "चयनात्मकता, तीव्रता और संवेदनशीलता" होनी चाहिए।

चयनात्मकता ऊपरी और निचले सर्किट ब्रेकरों के बीच सहयोग से संबंधित है, जबकि तीव्रता और संवेदनशीलता क्रमशः सुरक्षात्मक उपकरणों और लाइन ऑपरेशन मोड की विशेषताओं से संबंधित है।

यदि ऊपरी और निचले सर्किट ब्रेकर ठीक से मेल खाते हैं, तो यह सुनिश्चित करने के लिए कि वितरण प्रणाली में अन्य दोष-मुक्त सर्किट सामान्य रूप से काम करते रहें, गलती सर्किट को चुनिंदा रूप से हटाया जा सकता है। अन्यथा इसका असर वितरण प्रणाली की विश्वसनीयता पर पड़ेगा.

कैस्केड सुरक्षा सर्किट ब्रेकरों की वर्तमान सीमित विशेषताओं का एक ठोस अनुप्रयोग है। इसका मुख्य सिद्धांत लागत कम करने और खर्च बचाने के लिए कम ब्रेकिंग क्षमता वाले सर्किट ब्रेकरों का चयन करने के लिए बेहतर सर्किट ब्रेकरों के वर्तमान सीमित फ़ंक्शन का उपयोग करना है।

बेहतर करंट-लिमिटिंग सर्किट ब्रेकर QF1 अपने इंस्टॉलेशन स्थान पर अधिकतम अपेक्षित शॉर्ट-सर्किट करंट को तोड़ सकता है। क्योंकि बिजली वितरण प्रणाली में बेहतर और अधीनस्थ सर्किट ब्रेकर श्रृंखला में स्थापित होते हैं, जब निचले स्तर के सर्किट ब्रेकर QF2 के आउटलेट पर शॉर्ट सर्किट होता है, तो बेहतर सर्किट ब्रेकर QF1 के वर्तमान-सीमित प्रभाव के कारण शॉर्ट-सर्किट करंट का वास्तविक मूल्य वहां अपेक्षित शॉर्ट-सर्किट करंट से बहुत कम होता है। कहने का तात्पर्य यह है कि निचले स्तर के सर्किट ब्रेकर QF2 की ब्रेकिंग क्षमता को बेहतर सर्किट ब्रेकर QF1 की मदद से काफी बढ़ाया जाता है, जो इसकी रेटेड ब्रेकिंग क्षमता से अधिक है। इस प्रकार की कैस्केड सुरक्षा में कुछ शर्तें भी होती हैं, जैसे कि आसन्न सर्किट पर महत्वपूर्ण भार नहीं हो सकता है (क्योंकि एक बार QF1 ट्रिप होने पर, QF3 सर्किट भी बिजली खो देगा), और साथ ही, QF1 और QF2 के तात्कालिक सेटिंग मान का ठीक से मिलान किया जाना चाहिए। कैस्केड डेटा केवल प्रयोगों द्वारा निर्धारित किया जा सकता है, और ऊपरी और निचले सर्किट ब्रेकरों का मिलान चयन केवल सर्किट ब्रेकर निर्माता द्वारा निर्धारित किया जा सकता है।

सर्किट ब्रेकर की संवेदनशीलता

यह सुनिश्चित करने के लिए कि सिस्टम के न्यूनतम ऑपरेशन मोड के तहत इसकी सुरक्षा सीमा के भीतर थोड़ी सी भी शॉर्ट-सर्किट गलती होने पर सर्किट ब्रेकर की तात्कालिक या अल्प-विलंबित ओवरकरंट रिलीज विश्वसनीय रूप से काम कर सकती है। सर्किट ब्रेकर सुरक्षा की संवेदनशीलता कम वोल्टेज वितरण (CB50054-95) के डिजाइन के लिए कोड की आवश्यकता को पूरा करना चाहिए कि इसकी संवेदनशीलता 1.3 से कम नहीं होनी चाहिए, यानी Sp=lk.min/Iop≥1.3। जहां lop तात्कालिक या लघु-विलंबित ओवरकरंट रिलीज की क्रिया धारा है, Ik.Min सिस्टम के न्यूनतम ऑपरेशन मोड के तहत सर्किट ब्रेकर द्वारा संरक्षित लाइन के अंत में एकल-चरण शॉर्ट-सर्किट वर्तमान या दो-चरण शॉर्ट-सर्किट वर्तमान है, और Sp सर्किट ब्रेकर की संवेदनशीलता है।

सर्किट ब्रेकर का चयन करते समय उसकी संवेदनशीलता के सत्यापन पर भी ध्यान देना चाहिए। अल्प विलंब और तात्कालिक ओवरकरंट रिलीज दोनों के साथ एक चयनात्मक सर्किट ब्रेकर के लिए, केवल अल्प विलंब ओवरकरंट रिलीज की कार्रवाई संवेदनशीलता को सत्यापित करने की आवश्यकता है, और तात्कालिक ओवरकरंट रिलीज की कार्रवाई संवेदनशीलता को सत्यापित करने की आवश्यकता नहीं है।

सर्किट ब्रेकर रिलीज का चयन और सेटिंग

(1) तात्कालिक ओवरकरंट रिलीज की क्रिया धारा की सेटिंग

सर्किट ब्रेकर द्वारा संरक्षित वस्तुओं में से, कुछ विद्युत उपकरण हैं, जो शुरुआती प्रक्रिया के दौरान कम समय में अपने रेटेड वर्तमान से कई गुना अधिक उच्च शिखर धारा उत्पन्न करेंगे, इस प्रकार सर्किट ब्रेकर कम समय में एक बड़ा शिखर धारा सहन कर लेगा। तात्कालिक ओवरकरंट रिलीज के एक्शन करंट लूप (ओ) को लाइन के पीक करंट आईपीके से बचना चाहिए,

अर्थात्, IOP (o) ≥ krel ipk. जहां क्रेल विश्वसनीयता गुणांक है। सर्किट ब्रेकर का चयन करते समय, सर्किट ब्रेकर के तात्कालिक ओवरकरंट रिलीज के पीक करंट से बचने पर ध्यान देना चाहिए, ताकि सर्किट ब्रेकर के गलत संचालन से बचा जा सके।

(2) एक्शन करंट और शॉर्ट डिले ओवरकरंट रिलीज के एक्शन टाइम का निर्धारण।

शॉर्ट डिले ओवरकरंट रिलीज के एक्शन करंट लूप को लाइन के पीक करंट आईपीके यानी आईओपी (एस) ≥ क्रेल आईपीके से भी बचना चाहिए। जहां क्रेल विश्वसनीयता गुणांक है। शॉर्ट-डिले ओवरकरंट रिलीज़ का एक्शन टाइम आम तौर पर तीन प्रकारों में विभाजित होता है: 0.2s, 0.4s और 0.6s। यह सामने और पीछे के सुरक्षा उपकरणों की सुरक्षा चयनात्मकता के अनुसार निर्धारित किया जाता है, और पूर्व सुरक्षा का कार्रवाई समय समय के अंतर से बाद की सुरक्षा से अधिक लंबा होना चाहिए।

(3) लंबे समय से विलंबित ओवरकरंट रिलीज के एक्शन करंट और एक्शन टाइम की सेटिंग।

लंबे समय से विलंबित ओवरकरंट रिलीज का उपयोग मुख्य रूप से ओवरलोड से बचाने के लिए किया जाता है, इसलिए इसकी क्रिया धारा Iop(l) को केवल लाइन के अधिकतम लोड करंट से बचने की आवश्यकता होती है, अर्थात, गणना की गई वर्तमान I30, यानी IOP (L) ≥ Krel I30। जहां क्रेल विश्वसनीयता गुणांक है। लंबे समय तक विलंबित ओवरकरंट रिलीज की कार्रवाई के समय को कम समय के ओवरलोड की अवधि से बचना चाहिए, ताकि लो-वोल्टेज सर्किट ब्रेकर के गलत संचालन का कारण न बने।

(4) ओवरकरंट रिलीज की क्रिया धारा और संरक्षित लाइन के बीच मिलान आवश्यकताएं।

इंसुलेटेड केबल को ओवरहीटिंग, क्षति या यहां तक ​​कि ओवरलोड या शॉर्ट सर्किट के कारण होने वाली आग से बचाने के लिए, और सर्किट ब्रेकर ट्रिप नहीं करता है, सर्किट ब्रेकर के ओवरकरंट रिलीज के एक्शन करंट लूप को सूत्र की आवश्यकताओं को पूरा करना चाहिए, और lop≤Kol·Ial। जहां Ial इंसुलेटेड केबल की स्वीकार्य धारा वहन क्षमता है; कोल इंसुलेटेड केबल का स्वीकार्य अल्पकालिक अधिभार गुणांक है, और यह तात्कालिक और अल्प-विलंब ओवरकरंट रिलीज के लिए आम तौर पर 4.5 है; लंबे समय तक विलंबित ओवरकरंट रिलीज के लिए, शॉर्ट-सर्किट सुरक्षा के लिए 1.1 और केवल लोड सुरक्षा के लिए 1 लें। यदि उपरोक्त मिलान आवश्यकताएं पूरी नहीं होती हैं, तो रिलीज के ऑपरेटिंग करंट को फिर से चुना जाना चाहिए, या कंडक्टर या केबल के क्रॉस-अनुभागीय क्षेत्र को उचित रूप से बढ़ाया जाना चाहिए।
