​वितरण ट्रांसफार्मर क्या है?

वितरण ट्रांसफार्मर क्या है?

एक वितरण ट्रांसफार्मर, जिसे आमतौर पर "वितरण ट्रांसफार्मर" के रूप में संक्षिप्त किया जाता है, एक बिजली वितरण प्रणाली में एक स्थिर विद्युत उपकरण को संदर्भित करता है जो एसी शक्ति संचारित करने के लिए विद्युत चुम्बकीय प्रेरण के नियम के आधार पर प्रत्यावर्ती धारा (एसी) वोल्टेज और धारा को परिवर्तित करता है। कुछ क्षेत्रों में, 35 किलोवोल्ट (ज्यादातर 10 केवी और नीचे) से कम वोल्टेज रेटिंग वाले बिजली ट्रांसफार्मर को "वितरण ट्रांसफार्मर" कहा जाता है, जिसे संक्षिप्त रूप से "वितरण ट्रांसफार्मर" कहा जाता है। वे सुविधाएं जहां ये "वितरण ट्रांसफार्मर" स्थापित किए जाते हैं, सबस्टेशन के रूप में जाने जाते हैं।

विकास का इतिहास

चीन की "ऊर्जा संरक्षण और खपत में कमी" नीतियों की निरंतर प्रगति के साथ, राज्य ऊर्जा-कुशल, कम शोर और बुद्धिमान वितरण ट्रांसफार्मर उत्पादों के विकास को प्रोत्साहित करता है। चेंगहे इलेक्ट्रिक पावर कंपनी ने भी मुख्यधारा के ऊर्जा-कुशल वितरण ट्रांसफार्मर का जोरदार उत्पादन करके राष्ट्रीय आह्वान का जवाब दिया है। वर्तमान में, चेंगहे के सबसे अधिक बिकने वाले उत्पादों में दो मुख्य प्रकार शामिल हैं: ऊर्जा-कुशल तेल-डूबे हुए ट्रांसफार्मर और अनाकार मिश्र धातु ट्रांसफार्मर। चाहे ऊर्जा संरक्षण के मामले में हो या तकनीकी क्षमताओं के मामले में, चीन का ट्रांसफार्मर उद्योग वैश्विक ट्रांसफार्मर विकास में अग्रणी बनने के लिए तैयार है। इससे भी महत्वपूर्ण बात यह है कि ट्रांसफार्मर की ऊर्जा दक्षता केवल निर्माण के समय निर्दिष्ट हानि मूल्यों में परिलक्षित नहीं होती है। उपयोगकर्ताओं द्वारा पूर्ण जीवनचक्र प्रबंधन मॉडल की स्थापना ट्रांसफार्मर के अधिक प्रभावी आर्थिक संचालन और प्रबंधन को सक्षम बनाती है, जिससे उत्पादों के ऊर्जा-बचत मूल्य को अधिकतम किया जा सकता है और ट्रांसफार्मर ऊर्जा दक्षता के वास्तविक लाभों का एहसास हो सकता है।

मुख्य कार्य: वोल्टेज परिवर्तन

प्राथमिक कार्य वोल्टेज को कम करना है और साथ ही वर्तमान को बढ़ाना (शक्ति को लगभग स्थिर रखना) है ताकि इसे स्थानीय वितरण के लिए उपयुक्त बनाया जा सके। वे पूर्ण लोड पर या उसके निकट लगातार काम करते हैं और विशिष्ट ऑपरेटिंग स्तरों पर अधिकतम दक्षता के लिए डिज़ाइन किए गए हैं।

मुख्य विशेषताएं एवं अनुप्रयोग

30-3,150 केवीए की क्षमता सीमा के साथ 10 केवी और 35 केवी एस11, एस13, एस20, और एस22 श्रृंखला वितरण ट्रांसफार्मर; कोर एक तीन-चरण, तीन-स्तंभ डिज़ाइन है जिसमें मल्टी-स्टेज स्टेप्ड बेलनाकार कॉन्फ़िगरेशन है; वाइंडिंग सह-वाइंडिंग तकनीक का उपयोग करती है, जो अच्छी सांद्रता और मजबूत शॉर्ट-सर्किट प्रतिरोध सुनिश्चित करती है; प्रमुख तकनीकी संकेतक समान उत्पादों के लिए उन्नत घरेलू मानकों को पूरा करते हैं।

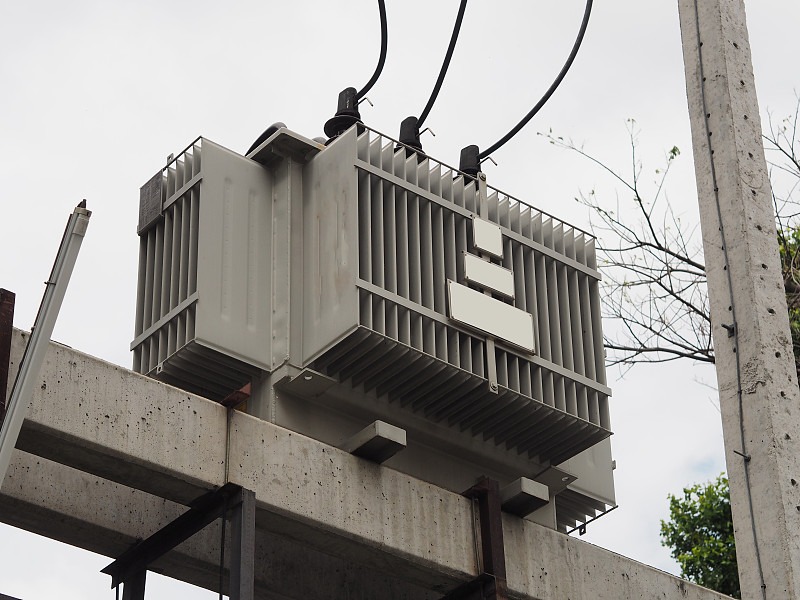

स्थान: ओवरहेड लाइनों के लिए खंभों पर स्थापित (पोल-माउंटेड) या आवासीय और वाणिज्यिक क्षेत्रों में जमीनी स्तर के बाड़ों (पैड-माउंटेड) में।

रेटिंग: मानक वितरण के लिए आमतौर पर 16 केवीए से 100 केवीए तक होती है।

डिज़ाइन: ट्रांसमिशन सबस्टेशनों में उपयोग किए जाने वाले बड़े पावर ट्रांसफार्मर की तुलना में आम तौर पर छोटा और कम महंगा।

यह काम किस प्रकार करता है

ट्रांसफार्मर विद्युत चुम्बकीय प्रेरण के सिद्धांत पर कार्य करता है:

उच्च-वोल्टेज धारा प्राथमिक वाइंडिंग में प्रवाहित होती है।

यह कोर में एक बदलता चुंबकीय क्षेत्र बनाता है।

यह क्षेत्र द्वितीयक वाइंडिंग में निम्न-वोल्टेज धारा को प्रेरित करता है।

वाइंडिंग्स के बीच टर्न अनुपात (N₁:N₂) वोल्टेज स्टेप-डाउन अनुपात निर्धारित करता है।

सामान्य प्रकार

पोल-माउंटेड: ओवरहेड वितरण प्रणालियों में आम।

पैड-माउंटेड: भूमिगत केबल सिस्टम में उपयोग किया जाता है, जो अक्सर शहरी/उपनगरीय इलाकों में देखा जाता है।

एकल-चरण बनाम तीन-चरण: एकल-चरण आवासीय सेवा के लिए मानक है, जबकि तीन-चरण औद्योगिक/वाणिज्यिक भार प्रदान करता है।

संचालन और रखरखाव

1. वितरण ट्रांसफार्मर का अधिभार संचालन

2. वितरण ट्रांसफार्मर में असामान्य शोर

3. वितरण ट्रांसफार्मर का तापमान निरीक्षण

4. जांचें कि वितरण ट्रांसफार्मर का तेल स्तर सामान्य है या नहीं, और तेल रिसाव, रिसाव, या असामान्य तेल रंग का निरीक्षण करें

5. वितरण ट्रांसफार्मर की इंसुलेटिंग बुशिंग की क्षति, दरार या उभार के संकेतों का निरीक्षण करें

6. वितरण ट्रांसफार्मरों की आवधिक सफाई

सुरक्षा एवं विश्वसनीयता

इन ट्रांसफार्मरों में इन्सुलेशन और कूलिंग के लिए तेल भरा जाता है। वे फ़्यूज़ या सर्किट ब्रेकर जैसे सुरक्षात्मक उपकरणों से लैस हैं ताकि खराबी के दौरान उन्हें अलग किया जा सके, ग्रिड को नुकसान से बचाया जा सके और सार्वजनिक सुरक्षा सुनिश्चित की जा सके।

CEHO आज दुनिया भर के उद्योगों और सुविधाओं में व्यापक रूप से उपयोग किए जाने वाले अनुरूप समाधानों का एक विश्वसनीय आपूर्तिकर्ता बना हुआ है। यदि आप CEHO से वितरण ट्रांसफार्मर खरीदना चाहते हैं, तो कृपया हमसे संपर्क करें।
