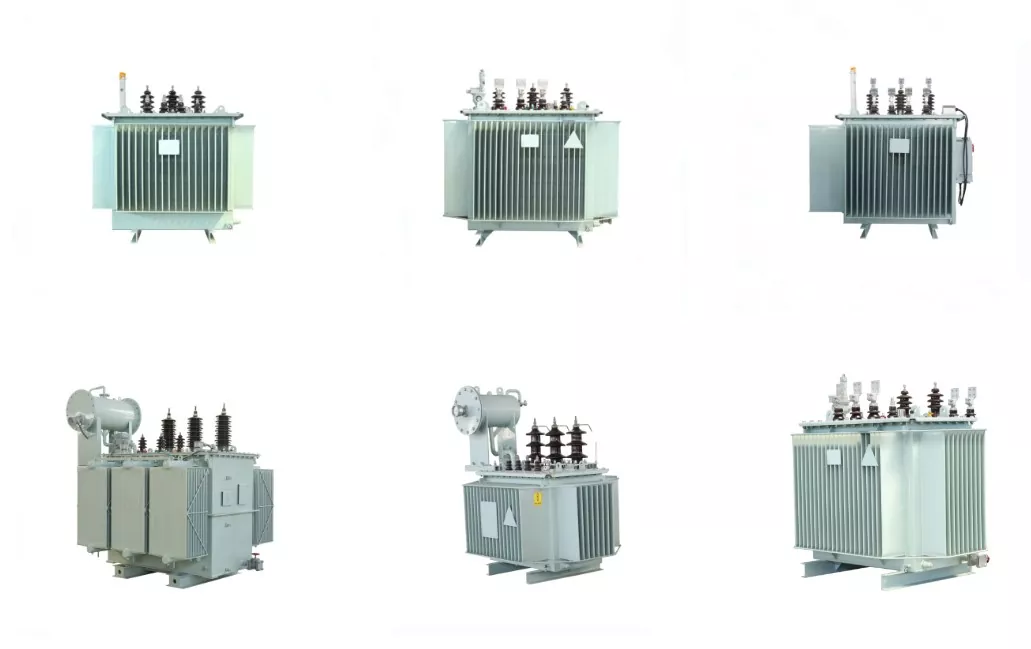

तेल डूबे हुए वितरण पावर ट्रांसफार्मर

ऑयल डूबे हुए वितरण पावर ट्रांसफार्मर का मुख्य हिस्सा आयातित उच्च गुणवत्ता वाली कोल्ड-रोल्ड सिलिकॉन स्टील शीट को लैमिनेट करके बनाया गया है, जो नो-लोड और नो-लोड करंट को काफी कम करता है। कोर कॉम्पैक्टनेस सुनिश्चित करने और शोर को कम करने के लिए बाध्य है। उच्च और निम्न-वोल्टेज वाइंडिंग ऑक्सीजन मुक्त तांबे से बने होते हैं। 500KVA और उससे नीचे के लिए लो-वोल्टेज वाइंडिंग एक डबल-लेयर बेलनाकार संरचना को अपनाती है, जबकि 630KVA और उससे ऊपर के लिए डबल-हेलिक्स या क्वाड-हेलिक्स संरचना या कॉपर फ़ॉइल वाइंडिंग का उपयोग करती है। उच्च-वोल्टेज वाइंडिंग्स एक बहु-परत बेलनाकार संरचना का उपयोग करती हैं।

पावर ग्रिड पर हार्मोनिक प्रभाव को कम करने और बिजली आपूर्ति की गुणवत्ता बढ़ाने के लिए ट्रांसफार्मर Dyn11 कनेक्शन समूह को अपनाता है। इसका पूरी तरह से सीलबंद निर्माण सेवा जीवन को बढ़ाता है, कोर हटाने की आवश्यकता को समाप्त करता है, और रखरखाव की आवश्यकता नहीं होती है। मानक परिवहन के बाद, इस श्रृंखला ट्रांसफार्मर को किसी कोर निरीक्षण की आवश्यकता नहीं होती है। प्रासंगिक घटकों को सीधे स्थापित किया जा सकता है, उसके बाद स्वीकृति परीक्षण किया जा सकता है। पारित होने पर, यह संचालन के लिए तैयार है।

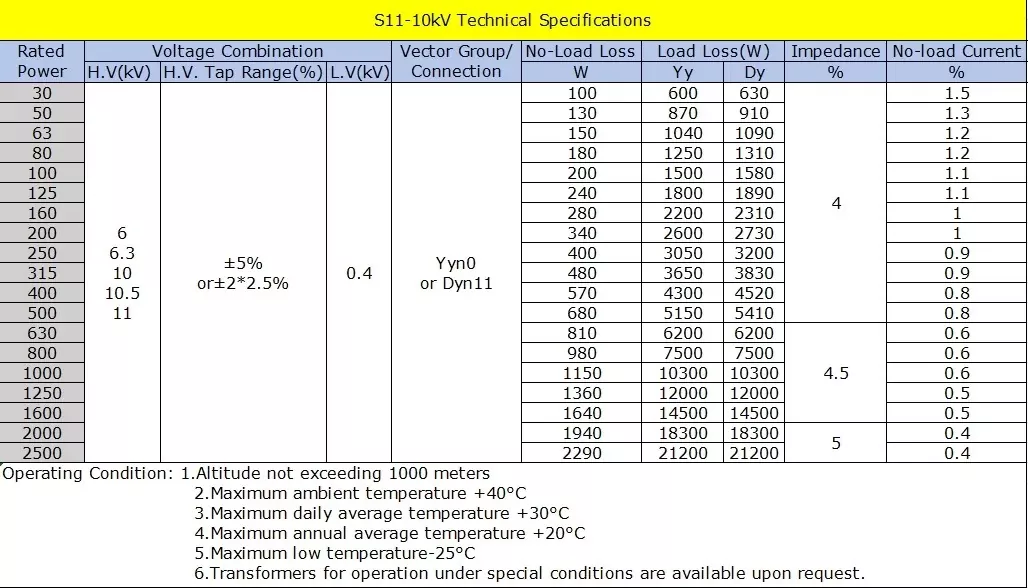

विनिर्देश

मानक एवं प्रमाणपत्र

डिजाइन एवं परीक्षण: आईईसी 60076-1…11, जीबी 1094, आईईईई सी57.12.00;

हानि मूल्यांकन: आईईसी 60076-20;

सुरक्षा: आईईसी 61936, डीएल/टी 572;

पर्यावरण: यूक्रेन निर्यात के लिए ISO 14001, CE, EAC, UkrSEPRO

हमें क्यों चुनें?

- हमारा तेल डूबे हुए वितरण पावर ट्रांसफार्मर अत्यधिक कुशल और कम नुकसान वाला है, जो ऊर्जा की खपत और परिचालन लागत को कम करता है।

- ट्रांसफार्मर बॉडी एक नए प्रकार की इन्सुलेशन संरचना है, मूल की तुलना में शॉर्ट-सर्किट झेलने की क्षमता में सुधार किया गया है।

- आयरन कोर उच्च गुणवत्ता वाली कोल्ड-रोल्ड सिलिकॉन स्टील शीट, उच्च पारगम्यता है। इसमें उच्च/निम्न वोल्टेज वाइंडिंग्स होते हैं, जो ऑक्सीजन मुक्त तांबे के तार होते हैं और एक बहु-परत बेलनाकार संरचना को अपनाते हैं।

- ढीलापन रोकने के लिए सभी फास्टनरों का विशेष उपचार किया गया है।

- तेल टैंक की नालीदार संरचना, टैंक कवर और बॉक्स के किनारे में पूर्ण वेल्डिंग या बोल्ट कनेक्शन के दो तरीके हैं, जो ट्रांसफार्मर तेल और इन्सुलेशन सामग्री की सेवा जीवन को बढ़ा सकते हैं।

परिचालन पर्यावरण की स्थितियाँ

1. स्थापना की ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं होगी (सामान्य परिस्थितियों में); विशेष वातावरण के लिए अलग विशिष्टताओं की आवश्यकता होती है।

2. परिवेश का तापमान 40°C से अधिक नहीं होना चाहिए।

3. न्यूनतम बाहरी तापमान: -25°C.

विशेष परिस्थितियों में काम करने में सक्षम ट्रांसफार्मर ग्राहक के अनुरोध पर उपलब्ध कराए जा सकते हैं।
