यूरोपीय प्रकार का आउटडोर पूर्वनिर्मित सबस्टेशन

यूरोपियन टाइप आउटडोर प्रीफैब्रिकेटेड सबस्टेशन में मजबूत सिस्टम पूर्णता के लिए हाई-वोल्टेज स्विचगियर, ट्रांसफार्मर और लो-वोल्टेज स्विचगियर को मिलाकर एक थ्री-इन-वन एकीकृत डिज़ाइन है; व्यापक उच्च/निम्न-वोल्टेज सुरक्षा सुरक्षित, विश्वसनीय संचालन और सरलीकृत रखरखाव सुनिश्चित करती है; इसमें कॉम्पैक्ट पदचिह्न, कम निवेश, लघु उत्पादन चक्र और आसान गतिशीलता शामिल है; लचीले वायरिंग विन्यास; अद्वितीय संरचना: डबल-लेयर हनीकॉम्ब कम्पोजिट पैनल संलग्नक मजबूत इन्सुलेशन, गर्मी लंपटता, वेंटिलेशन, सौंदर्य अपील और उच्च आईपी रेटिंग प्रदान करता है। संलग्नक सामग्री में स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, एल्यूमीनियम मिश्र धातु, कोल्ड-रोल्ड स्टील और रंग-लेपित स्टील शामिल हैं; एकाधिक कॉन्फ़िगरेशन उपलब्ध हैं: सामान्य-उद्देश्य, विला-शैली, कॉम्पैक्ट, आदि। शॉर्ट सर्किट और एकल-चरण ग्राउंड दोषों का विश्वसनीय पता लगाने के लिए हाई-वोल्टेज रिंग मुख्य इकाइयों को नेटवर्क ऑटोमेशन टर्मिनलों (एफटीयू) से सुसज्जित किया जा सकता है। वितरण नेटवर्क स्वचालन उन्नयन की सुविधा प्रदान करने वाली "चार रिमोट" क्षमताएं (रिमोट कंट्रोल, रिमोट माप, रिमोट सिग्नलिंग, रिमोट एडजस्टमेंट)।

तकनीकी मापदंड

नोट: जब ट्रांसफार्मर की क्षमता 200kVA से कम हो तो आइटम 5 और 6 की आवश्यकता नहीं है।

उपयोग की शर्तें

ऑर्डर करते समय उपयोगकर्ताओं को निम्नलिखित जानकारी प्रदान करनी होगी:

• ऊँचाई: W 1000 मीटर;

• परिवेश का तापमान: ·25. (:~+40. (:;

• सापेक्ष आर्द्रता: दैनिक औसत मान 95% से अधिक नहीं है, और मासिक औसत मान 90% से अधिक नहीं है;

• एंटी-कंपन स्तर: क्षैतिज त्वरण 0.4m/s2, ऊर्ध्वाधर त्वरण 0.15m/s2;

कृपया पुष्टि करें कि स्थापना स्थल गंभीर झटके, गंभीर प्रदूषण और रासायनिक क्षरण से ग्रस्त नहीं होगा, और कोई प्रवाहकीय धूल या विस्फोट का खतरा नहीं है। यदि यह सामान्य उपयोग की शर्तों को पूरा नहीं करता है, तो कृपया समाधान के लिए सेहो से संपर्क करें।

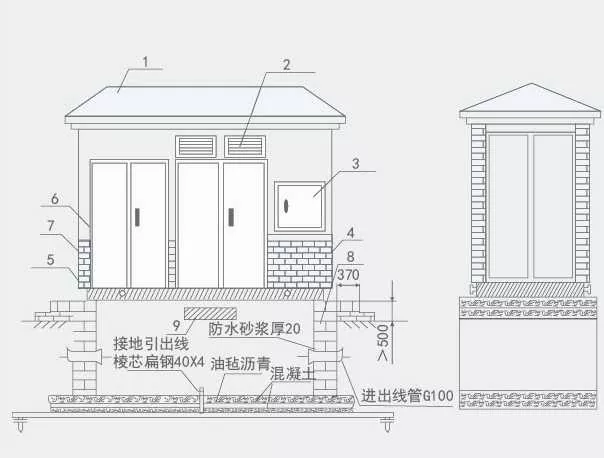

स्थापना आयाम ड्राइंग

1. छत

2. अंधा

3. बाहरी माप बॉक्स

4. उठाने की अंगूठी

5. स्लॉट कठोर चेसिस

6. दरवाज़ा

7. पट्टी ईंट, नकली ईंट की दीवार की सतह

8. ठोस नींव

9. मकबरे की नींव का वेंट

ऑर्डर करते समय जानना आवश्यक है

अपने ऑर्डर के समय, आपको निम्नलिखित जानकारी प्रदान करनी होगी:

·मॉडल, क्षमता, मात्रा, रंग और आकार की आवश्यकताएं, शैल सामग्री;

·ट्रांसफार्मर मॉडल, प्रदर्शन, कनेक्शन मोड, टैपिंग रेंज और प्रतिबाधा आवश्यकताएँ;

·उच्च वोल्टेज साइड प्राथमिक वायरिंग योजना, घटक मॉडल, विनिर्देश और आवश्यकताएं;

·ट्रांसफार्मर तेल (25#, 45#, उच्च इग्निशन बिंदु तेल);

·बुद्धिमान ऊर्जा प्रबंधन नेटवर्क या संपत्ति प्रबंधन नेटवर्क के लिए कॉन्फ़िगरेशन आवश्यकताएँ;

·उपयोग के लिए पर्यावरणीय आवश्यकताएँ।
