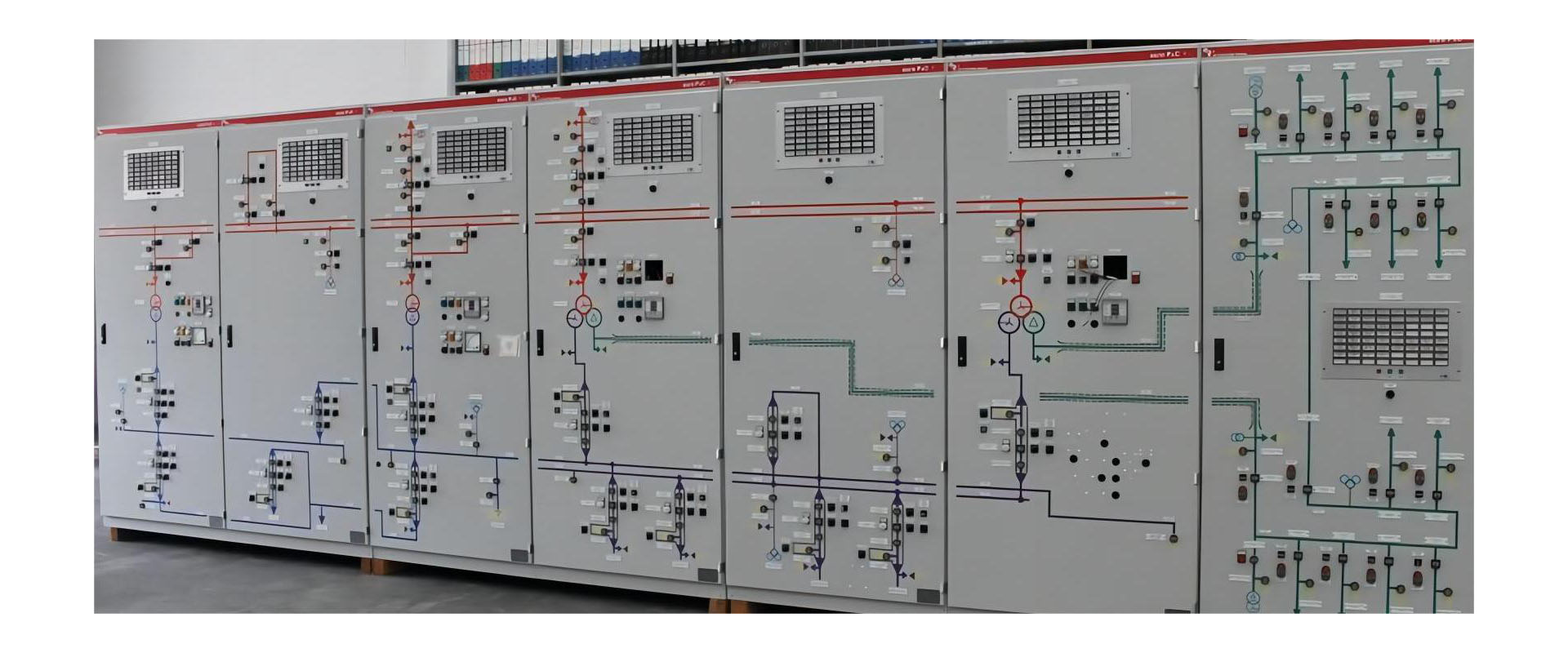

लो-वोल्टेज पूर्ण सेट उपकरण

1.मूल परिभाषा

लो-वोल्टेज पूर्ण सेट उपकरण विद्युत उपकरणों का एक पूरा सेट है जिसका उपयोग उन परिदृश्यों में बिजली वितरण, नियंत्रण और सुरक्षा के लिए किया जाता है जहां एसी वोल्टेज ≤ 1000V है और डीसी वोल्टेज ≤ 1500V है। इसमें मुख्य रूप से लो-वोल्टेज पूरा सेट स्विचगियर, लो-वोल्टेज स्विच कैबिनेट, लो-वोल्टेज वितरण बॉक्स और अन्य श्रेणियां शामिल हैं। बिजली प्रणालियों में कम वोल्टेज बिजली संचरण के लिए मुख्य उपकरण के रूप में, इसका व्यापक रूप से कारखानों, इमारतों, नई ऊर्जा और अन्य क्षेत्रों में उपयोग किया जाता है।

ऐसे उपकरणों के डिजाइन, उत्पादन और संचालन को राष्ट्रीय मानकों की जीबी/टी 7251 श्रृंखला का सख्ती से पालन करना होगा, और चीन अनिवार्य उत्पाद प्रमाणन (सीसीसी) पास करना होगा। वर्तमान में, लो-वोल्टेज पूर्ण सेट उपकरण इंटेलिजेंस और डिजिटलीकरण की दिशा में उन्नत हो रहे हैं। अंतरराष्ट्रीय मानकइंटेलिजेंट पूर्ण सेट उपकरण के लिए अतिरिक्त आवश्यकताएँ(आईईसी टीएस 63290), जिसका नेतृत्व और निर्माण चीन द्वारा किया गया है, आधिकारिक तौर पर जारी किया गया है, जो औद्योगिक विकास के लिए एक अंतरराष्ट्रीय आधार प्रदान करता है। बुद्धिमान उपकरणों की नई पीढ़ी आम तौर पर डिजिटल गेटवे और वायरलेस सेंसर से लैस होती है, जो ऑपरेटिंग स्थिति की वास्तविक समय की निगरानी, ​​दोषों के पूर्वानुमानित रखरखाव और रिमोट कंट्रोल का एहसास कर सकती है। उदाहरण के लिए, ABB MNS® 3.0 डिजिटल लो-वोल्टेज स्विचगियर और Hualong One के लिए घरेलू क्लास 1E लो-वोल्टेज पूर्ण सेट स्विचगियर उद्योग में विशिष्ट प्रतिनिधि हैं।

2. उपकरण संरचना

लो-वोल्टेज पूर्ण सेट उपकरण के मुख्य कार्य हैं: ट्रांसफार्मर द्वारा प्रेषित बिजली प्राप्त करना और उचित रूप से वितरित करना; ओवरलोड और शॉर्ट-सर्किट दोषों से सर्किट की सुरक्षा करना; आंतरिक स्विचिंग उपकरणों के स्विचिंग नियंत्रण और संचालन निगरानी को साकार करना।

श्रेणी विभाजन के दृष्टिकोण से, इसमें लो-वोल्टेज स्विच कैबिनेट, वितरण बोर्ड, नियंत्रण बॉक्स, स्विच बॉक्स और अन्य उपकरण शामिल हैं। कार्यों के अनुसार, इसे वितरण-प्रकार पीसीसी कैबिनेट (पावर कंट्रोल सेंटर) और मोटर-प्रकार एमसीसी कैबिनेट (मोटर कंट्रोल सेंटर) में विभाजित किया जा सकता है। लो-वोल्टेज बिजली वितरण प्रणालियों में सामान्य कैबिनेट प्रकारों में इनकमिंग कैबिनेट, कैपेसिटर मुआवजा कैबिनेट, कपलिंग कैबिनेट, आउटगोइंग कैबिनेट इत्यादि शामिल हैं। बाजार में एमएनएस, जीसीएस और जीसीके जैसे मुख्यधारा के ड्रॉ-आउट प्रकार के स्विच कैबिनेट मानक मॉड्यूल के साथ इकट्ठे होते हैं, जो रेटेड वोल्टेज ≤ 690V और 6300A के भीतर रेटेड वर्तमान के साथ बिजली आपूर्ति और वितरण प्रणालियों के लिए उपयुक्त हैं।

विद्युत संरचना के दृष्टिकोण से, उपकरण को मुख्य सर्किट (प्राथमिक सर्किट) और सहायक सर्किट (द्वितीयक सर्किट) में विभाजित किया गया है। मुख्य सर्किट बिजली संचरण के लिए जिम्मेदार है, और इसके मुख्य घटकों में सर्किट ब्रेकर, फ़्यूज़, कॉन्टैक्टर, थर्मल रिले, करंट ट्रांसफार्मर आदि शामिल हैं। सहायक सर्किट नियंत्रण और सिग्नल ट्रांसमिशन के लिए जिम्मेदार है, और इसके मुख्य घटकों में मीटर, नियंत्रण बटन, रिले, निगरानी और नियंत्रण इकाइयाँ आदि शामिल हैं।

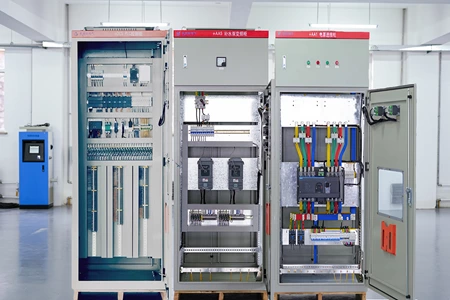

भौतिक संरचना के दृष्टिकोण से, एक मानक कैबिनेट में समर्थन और सुरक्षा के लिए एक कैबिनेट निकाय, बिजली ट्रांसमिशन के लिए मुख्य बसबार और शाखा बसबार के साथ-साथ बसबार कक्ष, विद्युत उपकरण और घटकों के लिए एक स्थापना क्षेत्र और फीडर केबल स्थापित करने और कनेक्ट करने के लिए एक केबल कनेक्शन कक्ष शामिल होता है। ड्रॉ-आउट प्रकार के लो-वोल्टेज पूर्ण सेट स्विचगियर के लिए, इसके घटकों को निकालने योग्य दराज इकाइयों में स्थापित किया जाता है।

3. संचालन सिद्धांत

एक।बुनियादी प्रक्रिया लो-वोल्टेज पूर्ण सेट स्विचगियर के मुख्य कार्य हैं: ट्रांसफार्मर से बिजली प्राप्त करना, बसबारों के माध्यम से प्रत्येक फीडर सर्किट में वितरित करना, और डाउनस्ट्रीम उपकरणों को बिजली की आपूर्ति करना; ओवरलोड और शॉर्ट-सर्किट दोषों से सर्किट की सुरक्षा करना; आंतरिक स्विचिंग उपकरणों की स्विचिंग और निगरानी को सटीक रूप से नियंत्रित करना।

बी।दोहरी शक्ति स्वचालित स्थानांतरण दो इनकमिंग सर्किट ब्रेकर और बस कपलर सर्किट ब्रेकर विद्युत/यांत्रिक रूप से इंटरलॉक किए गए हैं। जब एक सर्किट विफल हो जाता है, तो बिजली आपूर्ति की विश्वसनीयता में सुधार के लिए बैकअप बिजली आपूर्ति स्वचालित रूप से चालू हो जाती है।

सी।इंटेलिजेंट वर्किंग मोडफील्ड बस + पीएलसी/एससीएडीए सिस्टम रिमोट कंट्रोल, डेटा संग्रह, स्थिति निगरानी, ​​बुद्धिमान निदान और पूर्वानुमानित रखरखाव का एहसास करता है।

4. मुख्य प्रकार और उत्पाद

4.1 ड्रा-आउट प्रकार स्विच कैबिनेट

एक।प्रतिनिधि: एमएनएस, जीसीएस, जीसीके

बी।मानक: आईईसी 60439-1, जीबी/टी 7251

सी।अनुप्रयोग: 50Hz, ≤690V, ≤6300A बिजली आपूर्ति और वितरण प्रणाली

4.2 फिक्स्ड सेपरेटेड टाइप स्विचगियर

एक।प्रतिनिधि: जीसीडी

बी।संरचना: पावर सेंटर (पीसी) कैबिनेट + मोटर कंट्रोल सेंटर (एमसीसी) कैबिनेट

4.3 बुद्धिमान डिजिटल पूर्ण सेट उपकरण

एक।मानक विन्यास: गेटवे, सेंसर, वायरलेस तापमान माप, संचार मॉड्यूल

बी।क्षमताएं: दूरस्थ निगरानी, ​​​​पूर्व चेतावनी, संचालन और रखरखाव प्रबंधन

5. तकनीकी पैरामीटर और मानक

5.1 मुख्य तकनीकी पैरामीटर

· एसी: ≤ 1000V, आवृत्ति ≤ 1000Hz

· डीसी: ≤ 1500V

· औद्योगिक सामान्य उपयोग: ≤ 690V, अधिकतम धारा 6300A

5.2 राष्ट्रीय मानक

· जीबी/टी 7251.1-2023: लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबली के लिए सामान्य नियम

· जीबी/टी 7251.2-2023: पावर स्विचगियर और कंट्रोलगियर असेंबली (पुराने संस्करण जीबी/टी 7251.12-2013 की जगह)

· जीबी/टी 7251.3: वितरण बोर्डों के लिए विशेष आवश्यकताएँ

· जीबी/टी 7251.4: निर्माण स्थलों के लिए असेंबली के लिए विशेष आवश्यकताएं

· जीबी/टी 15576: लो-वोल्टेज पूर्ण सेट प्रतिक्रियाशील बिजली मुआवजा उपकरण

5.3 अंतर्राष्ट्रीय मानक

· आईईसी टीएस 63290: इंटेलिजेंट पूर्ण सेट उपकरण के लिए अतिरिक्त आवश्यकताएं (चीन द्वारा नेतृत्व और तैयार)

5.4 प्रमाणीकरण और पर्यवेक्षण

· अनिवार्य: सीसीसी प्रमाणन (जीबी/टी 7251.2-2023 पर आधारित)

· स्वैच्छिक: CQC 3177-2025 ऊर्जा-बचत प्रमाणन तकनीकी विशिष्टता

· नमूना निरीक्षण आइटम: अंकन, घटक विन्यास, आंतरिक सर्किट और कनेक्शन, बाहरी कंडक्टर टर्मिनल, वायरिंग, परिचालन प्रदर्शन और कार्य, ढांकता हुआ गुण, बिजली के झटके से सुरक्षा और सुरक्षात्मक सर्किट की अखंडता, निकासी और क्रीपेज दूरी, आदि।

6. आवेदन क्षेत्र

एक।पारंपरिक उद्योग और ऊर्जा: बिजली संयंत्र, सबस्टेशन, औद्योगिक और खनन उद्यम, पेट्रोलियम, रसायन उद्योग, धातु विज्ञान, बिजली वितरण, मोटर नियंत्रण और प्रकाश बिजली रूपांतरण और नियंत्रण के रूप में बिजली आपूर्ति और वितरण प्रणालियों के लिए उपयोग किया जाता है।

बी।नगरपालिका और निर्माण: नगरपालिका निर्माण, भवन, शॉपिंग मॉल संपत्तियां, बड़े उद्यम, अस्पताल, स्कूल, वाणिज्यिक परिसर और बिजली वितरण प्रणाली के अन्य स्थान।

सी।उभरती और महत्वपूर्ण अवसंरचना: बिजली आपूर्ति विश्वसनीयता और बुद्धिमत्ता के लिए उच्च आवश्यकताओं वाले महत्वपूर्ण बिजली अनुप्रयोग परिदृश्यों के लिए विशेष रूप से उपयुक्त, जैसे डेटा सेंटर, नई ऊर्जा, रेल पारगमन।

डी।मुख्य उद्देश्य: स्थिर और सुरक्षित बिजली आपूर्ति सुनिश्चित करने के लिए बिजली वितरण, रूपांतरण, नियंत्रण और प्रतिक्रियाशील बिजली मुआवजा।

7. सुरक्षा संचालन आवश्यकताएँ

7.1 ऑपरेशन निरीक्षण के मुख्य बिंदु

· बिजली वितरण पैनल और पैनल पर विद्युत घटकों के स्पष्ट और सही लेबल और संख्या; वास्तविक साइट स्थितियों के अनुरूप, पैनल पर सभी ऑपरेटिंग हैंडल, बटन और चाबियों का दृढ़ निर्धारण, सटीक स्थिति और लचीला संचालन।

· बिजली वितरण पैनल पर सिग्नल लाइटों और अन्य सिग्नलों के बंद/ट्रिप होने का सही संकेत।

· डिस्कनेक्टर्स, सर्किट ब्रेकर, फ़्यूज़, ट्रांसफार्मर इत्यादि के मजबूत संपर्क, कोई अति ताप या मलिनकिरण नहीं।

· सेकेंडरी सर्किट तारों के इन्सुलेशन में कोई क्षति या पुरानापन नहीं।

· जब विद्युत वितरण पैनल पर एक ऑपरेशन मिमिक बोर्ड होता है, तो मिमिक बोर्ड ऑन-साइट विद्युत उपकरण की परिचालन स्थिति के अनुरूप होता है।

· पक्के मीटर या ग्लास कवर, सटीक मीटर संकेत।

· बिजली वितरण कक्ष में अच्छी रोशनी वाले लैंप, उज्ज्वल और समान रोशनी, मीटरों का निरीक्षण करते समय कोई चमक नहीं।

· निरीक्षण में मिली समस्याओं का समय से निस्तारण करें और रिकार्ड रखें।

7.2 लो-वोल्टेज लाइव वर्किंग के लिए सुरक्षा विशिष्टताएँ

· लाइव कामकाज की निगरानी एक विशेष व्यक्ति द्वारा की जानी चाहिए, इंसुलेटेड हैंडल वाले उपकरणों का उपयोग करें, सूखी इंसुलेटिंग सामग्री पर खड़े रहें, इंसुलेटेड दस्ताने, सुरक्षा हेलमेट और लंबी आस्तीन वाले काम के कपड़े पहनें। धातु की वस्तुओं के साथ फ़ाइलें, धातु रूलर, ब्रश और डस्टर का उपयोग करना सख्त वर्जित है।

· उच्च और निम्न वोल्टेज वाले एक ही पोल पर खड़ी निम्न-वोल्टेज लाइव लाइनों पर काम करते समय, पहले उच्च-वोल्टेज लाइनों से दूरी की जांच करें और उच्च-वोल्टेज लाइव उपकरणों के साथ आकस्मिक संपर्क को रोकने के लिए उपाय करें।

· लो-वोल्टेज लाइव कंडक्टरों को इंसुलेटेड करने से पहले, कर्मचारी उन्हें पार नहीं करेंगे।

· लाइव लो-वोल्टेज बिजली वितरण उपकरणों पर काम करते समय, मानव शरीर और पृथ्वी, मानव शरीर और आसपास की जमी हुई धातु, मानव शरीर और अन्य कंडक्टरों के बीच अच्छा इन्सुलेशन या संबंधित सुरक्षित दूरी सुनिश्चित करें। चरण-दर-चरण शॉर्ट सर्किट और एकल-चरण ग्राउंडिंग को रोकने के लिए अलगाव के उपाय किए जाएंगे।

· खंभों पर चढ़ने से पहले चरण और तटस्थ तारों को अलग करें और एक अच्छी कामकाजी स्थिति का चयन करें।

· तारों को डिस्कनेक्ट करते समय, पहले चरण तारों को और फिर तटस्थ तारों को डिस्कनेक्ट करें; तारों को जोड़ते समय क्रम उलट जाता है।

· कम वोल्टेज की चरण-दर-चरण दूरी छोटी होने के कारण, रखरखाव के दौरान मानव शरीर को एक ही समय में दो तार के सिरों को छूने से रोकने का ध्यान रखा जाएगा।
