​बॉक्स प्रकार की सुविधाएं: आवश्यकताओं को पूरा करने के लिए पुनरावृत्तीय उन्नयन और विविध अनुप्रयोग

बॉक्स प्रकार की सुविधाएं: आवश्यकताओं को पूरा करने के लिए पुनरावृत्तीय उन्नयन और विविध अनुप्रयोग

विद्युत पारेषण में उपकरण के एक महत्वपूर्ण भाग के रूप में, बॉक्स प्रकार के सबस्टेशनों का व्यापक रूप से एकीकरण, लघुकरण और गतिशीलता के लाभों के कारण आवासीय समुदायों, औद्योगिक और खनन उद्यमों और सार्वजनिक भवनों जैसे विभिन्न परिदृश्यों में उपयोग किया जाता है। परिपक्व और स्थिर यूरोपीय शैली के बॉक्स प्रकार के सुस्टेशनों से लेकर कुशल और सुविधाजनक अमेरिकी शैली के बॉक्स प्रकार के सुस्टेशनों तक, और फिर घरेलू स्तर पर उत्पादित बॉक्स प्रकार के सुस्टेशनों के अभिनव अनुकूलन तक, मेरे देश के पूर्वनिर्मित सबस्टेशन उद्योग में कई पुनरावृत्तियां हुई हैं, धीरे-धीरे एक उत्पाद प्रणाली बन रही है जो विभिन्न आवश्यकताओं के अनुकूल है। साथ ही, उसे आग की रोकथाम और क्षमता विस्तार जैसे गंभीर मुद्दों का भी सामना करना पड़ता है।

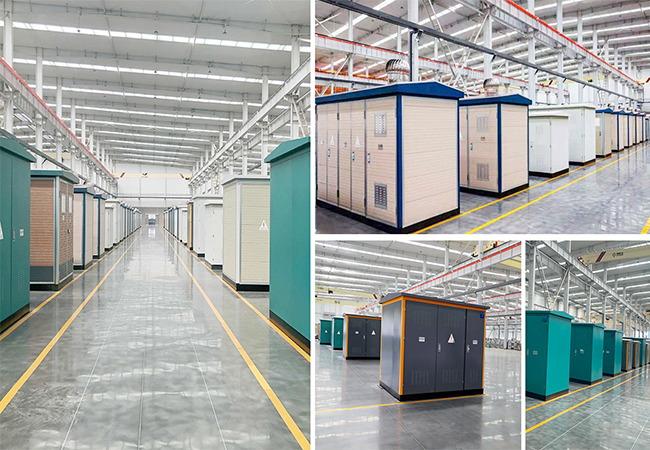

यूरोपीय शैली के बॉक्स प्रकार के सबस्टेशन: पूर्ण संरचना, कई परिदृश्यों में बुनियादी बिजली आपूर्ति के अनुकूल

यूरोपीय शैली के बॉक्स प्रकार के सुस्टेशनों की विशेषता उनकी नियमित संरचना और व्यापक कार्य हैं। उनके घेरे में तीन भाग होते हैं: एक आधार, एक बाहरी आवरण और एक शीर्ष आवरण। सामग्रियों में चैनल स्टील, स्टील प्लेट और रंगीन स्टील प्लेट शामिल हैं, जो धूप से सुरक्षा, बारिश से सुरक्षा, धूल से सुरक्षा, जंग की रोकथाम और छोटे जानवरों के प्रवेश की रोकथाम के "पांच-प्रूफ" मानकों का सख्ती से पालन करते हैं। उच्च गर्मी के तापमान से निपटने के लिए, बाड़े का शीर्ष आमतौर पर रॉक वूल बोर्ड और पॉलीस्टाइन फोम जैसी इन्सुलेशन सामग्री से भरा होता है। इसके साथ ही, अनुकूलित वेंटिलेशन डिज़ाइन और बढ़ी हुई गर्मी अपव्यय क्षेत्र इन्सुलेशन और गर्मी अपव्यय आवश्यकताओं को संतुलित करते हैं, जिससे विनिर्माण लागत कम हो जाती है।

आंतरिक रूप से, यूरोपीय शैली के बॉक्स प्रकार के सबस्टेशनों में स्वतंत्र उच्च-वोल्टेज वितरण उपकरण, एक ट्रांसफार्मर कक्ष और एक कम-वोल्टेज कक्ष की सुविधा होती है। उच्च-वोल्टेज वितरण उपकरण ओवरहेड या भूमिगत केबल कनेक्शन के लचीले विकल्पों के साथ टर्मिनल और रिंग नेटवर्क प्रकारों में उपलब्ध है। यह SF6 गैस आर्क बुझाने या वैक्यूम आर्क बुझाने वाले स्विच से सुसज्जित है और इसे उपयोगकर्ता की आवश्यकताओं के अनुसार उच्च-वोल्टेज मीटरिंग कैबिनेट के साथ कॉन्फ़िगर किया जा सकता है। ट्रांसफार्मर कक्ष एक स्वचालित तापमान नियंत्रण प्रणाली से सुसज्जित है, जो 100-1250KVA तक की क्षमता वाले कम लागत वाले तेल-डूबे ट्रांसफार्मर को प्राथमिकता देता है। लो-वोल्टेज रूम को अलग-अलग बिजली और प्रकाश आपूर्ति मोड या शुद्ध प्रकाश बिजली आपूर्ति मोड के साथ डिज़ाइन किया गया है, यह इस पर निर्भर करता है कि यह औद्योगिक या आवासीय क्षेत्रों के लिए है, और आउटपुट लाइनों की संख्या को आवश्यकतानुसार समायोजित किया जा सकता है।

अमेरिकी शैली के बॉक्स प्रकार के स्टेशन: उच्च दक्षता और सुविधा, लेकिन स्थानीयकरण में सुधार की आवश्यकता है।

अमेरिकी शैली के बॉक्स प्रकार के सामान ने 1990 के दशक में चीनी बाजार में प्रवेश किया, जो उनके कॉम्पैक्ट आकार और उच्च अधिभार क्षमता की विशेषता थी। वे 2 घंटे 2x ओवरलोड और 7 घंटे 1.6x ओवरलोड की अनुमति देते हैं, और आसान हाई-वोल्टेज केबल कनेक्शन और लाइव प्लगिंग/अनप्लगिंग के लिए कोहनी-प्रकार के कनेक्टर का उपयोग करते हैं। आंतरिक रूप से, वे डबल फ्यूज सुरक्षा और हाई-फ्लैश-पॉइंट FR3 इंसुलेटिंग ऑयल का उपयोग करते हैं, हाई-वोल्टेज लोड स्विच, फ़्यूज़ और अन्य घटकों को ट्रांसफॉर्मर कोर और वाइंडिंग के साथ एक ही टैंक में एकीकृत करते हैं, जिससे संरचनात्मक डिजाइन सरल हो जाता है।

हालाँकि, अमेरिकी शैली के बॉक्स प्रकार के सुस्टेशनों में स्थानीय अनुप्रयोगों में कई कमियाँ हैं। आयातित उत्पाद मेरे देश की उच्च-वोल्टेज मीटरिंग आवश्यकताओं के अनुकूल नहीं हैं, उनकी क्षमता का स्तर घरेलू मानकों से मेल नहीं खाता है, और उनमें स्थानीय रखरखाव सेवाओं का अभाव है। घरेलू रूप से निर्मित नकलें आम तौर पर आवरण के अपर्याप्त संक्षारण-रोधी उपचार, बाहरी क्षति के प्रति संवेदनशील खुले टैंक और तेल तापमान संरक्षण की कमी से ग्रस्त होती हैं, जिसके लिए नियमित निरीक्षण, रखरखाव और इन्सुलेट तेल प्रतिस्थापन की आवश्यकता होती है, जिससे परिचालन लागत बढ़ जाती है।

घरेलू स्तर पर उत्पादित बॉक्स प्रकार के स्टेशन: नवाचार को एकीकृत करना, सुरक्षा और अनुकूलनशीलता को संतुलित करना

आयातित अमेरिकी शैली के बॉक्स प्रकार के सबस्टेशनों की कमियों को दूर करते हुए, घरेलू स्तर पर उत्पादित सबस्टेशनों ने यूरोपीय और अमेरिकी डिजाइनों के फायदों को अवशोषित करते हुए अभिनव उन्नयन हासिल किया है, जिससे चीन की राष्ट्रीय परिस्थितियों के लिए अधिक उपयुक्त उत्पाद प्रणाली तैयार हुई है। घरेलू स्तर पर उत्पादित सबस्टेशन ग्राउंडिंग स्विच और सर्ज अरेस्टर से सुसज्जित हैं, जो मैकेनिकल इंटरलॉकिंग के माध्यम से रखरखाव कर्मियों की व्यक्तिगत सुरक्षा सुनिश्चित करते हैं; वे एकल-फ़्यूज़ सुरक्षा डिज़ाइन अपनाते हैं, जहां किसी भी चरण फ़्यूज़ के उड़ने से लोड स्विच ट्रिप हो जाता है, जिससे परिचालन सुरक्षा में सुधार होता है।

संरचनात्मक रूप से, घरेलू स्तर पर उत्पादित सबस्टेशनों में अलग-अलग ट्रांसफार्मर, हाई-वोल्टेज स्विच और लो-वोल्टेज स्विच डिब्बों के साथ एक स्वतंत्र कैबिनेट डिजाइन की सुविधा होती है। सुविधाजनक रखरखाव और क्षमता विस्तार के लिए ट्रांसफार्मर को आसानी से बाहर निकाला या उठाया जा सकता है; आवरण विशेष संक्षारण-रोधी उपचार से गुजरता है, जो 20 वर्षों से अधिक समय तक सुरक्षा प्रदान करता है, और उपयोग के माहौल के अनुरूप रंग में उपस्थिति को अनुकूलित किया जा सकता है। इसके अलावा, घरेलू स्तर पर उत्पादित सबस्टेशनों को S9 पूरी तरह से सीलबंद कम-नुकसान ट्रांसफार्मर का उपयोग करके मीटरिंग और क्षतिपूर्ति कार्यों के साथ लचीले ढंग से कॉन्फ़िगर किया जा सकता है, और कुछ उत्पादों ने ऊर्जा खपत को और कम करने के लिए अनाकार मिश्र धातु कोर का उपयोग करने का प्रयोग किया है। उनमें से, ZGS(B)9 "अमेरिकी-शैली पूर्वनिर्मित सबस्टेशन" यूरोपीय और अमेरिकी उत्पादों के फायदों को एकीकृत करता है, एक कॉम्पैक्ट आकार और विश्वसनीय संचालन का दावा करता है, और विभिन्न महत्वपूर्ण स्थानों में व्यापक रूप से उपयोग किया जाता है।

सहायक प्रौद्योगिकी उन्नयन: माइक्रो कंप्यूटर-आधारित एकीकृत सुरक्षा उपकरण सुरक्षा सुरक्षा को मजबूत करते हैं

बॉक्स टाइप सबस्टेशनों के बुद्धिमान विकास के साथ, माइक्रो कंप्यूटर-आधारित एकीकृत सुरक्षा उपकरण मुख्य सहायक उपकरण बन गए हैं। यह उपकरण सुरक्षा, निगरानी, ​​नियंत्रण और संचार कार्यों को एकीकृत करता है, और इसमें बीस से अधिक अंतर्निहित मानक सुरक्षा कार्यक्रम हैं। यह 10KV और अन्य उपयोगकर्ता परियोजनाओं की विभिन्न सुरक्षा आवश्यकताओं के अनुकूल, प्राथमिक उपकरणों के वोल्टेज, करंट, एनालॉग और स्विचिंग मात्रा को व्यापक रूप से एकत्र कर सकता है। इसकी अल्ट्रा-थिन बॉडी और अलॉय शेल डिज़ाइन विशेष रूप से छोटे कैबिनेट जैसे बॉक्स टाइप सबस्टेशन और रिंग मुख्य इकाइयों के लिए उपयुक्त हैं। उपकरण के बुद्धिमान प्रबंधन स्तर को और बढ़ाने के लिए आवश्यकताओं के अनुसार RS485 संचार इंटरफ़ेस का चयन किया जा सकता है।

अवसर और चुनौतियाँ सह-अस्तित्व में हैं; प्रीफैब्रिकेटेड सबस्टेशन उद्योग के लिए आशाजनक भविष्य

वर्तमान में, बॉक्स टाइप सबस्टेशन ग्रामीण पावर ग्रिड परिवर्तन और विभिन्न सबस्टेशनों के निर्माण के लिए मुख्य दिशा बन गए हैं, और उनका अनुप्रयोग शहरी, ग्रामीण, औद्योगिक और खनन परिदृश्यों में तेजी से व्यापक हो रहा है। हालाँकि, उद्योग को अभी भी तीन प्रमुख चुनौतियों का सामना करना पड़ता है: पहला, आग के खतरे प्रमुख हैं; पूरी तरह से सीलबंद डिज़ाइन अग्निशमन के लिए अनुकूल नहीं है, और स्वचालित आग बुझाने की प्रणाली जोड़ने से विनिर्माण लागत में वृद्धि होगी। दूसरा, विस्तार कठिन है; आकार और लागत सीमाओं के कारण, आउटगोइंग लाइन बे का विस्तार मार्जिन छोटा है। तीसरा, अपर्याप्त रखरखाव स्थान उपकरण रखरखाव और आपातकालीन मरम्मत के लिए अनुकूल नहीं है। आगे देखते हुए, निरंतर तकनीकी प्रगति के साथ, बॉक्स टाइप सबस्टेशन अनुकूलित अग्नि सुरक्षा डिजाइन, उन्नत क्षमता विस्तार और बेहतर रखरखाव स्थितियों जैसे क्षेत्रों में सफलता हासिल करेंगे। इसके साथ ही, वे बुद्धिमान और ऊर्जा-कुशल प्रणालियों के रुझानों को शामिल करके विविध अनुप्रयोग परिदृश्यों को अपनाएंगे। बिजली प्रणाली के एक महत्वपूर्ण घटक के रूप में, बॉक्स टाइप सबस्टेशन मेरे देश के पावर ग्रिड के परिचालन स्तर को ऊपर उठाने में मदद करेंगे, जिससे आर्थिक और सामाजिक विकास के लिए अधिक विश्वसनीय बिजली सुरक्षा प्रदान की जाएगी।

सीईएचओ बॉक्स टाइप सबस्टेशन प्रमोशन

चेंगहे इलेक्ट्रिक पावर टेक्नोलॉजी ग्रुप कंपनी लिमिटेड, चीन के पूर्वनिर्मित सबस्टेशन उद्योग में एक प्रमुख उद्यम के रूप में, उच्च गुणवत्ता वाले, कुशल और सुरक्षित बॉक्स प्रकार के सबस्टेशन बनाने के लिए देश और विदेश में उन्नत प्रौद्योगिकियों को एकीकृत करने के लिए प्रतिबद्ध है जो विविध अनुप्रयोग परिदृश्यों के अनुकूल हैं। यूरोपीय शैली, अमेरिकी शैली और घरेलू स्तर पर उत्पादित बॉक्स प्रकार सबस्टेशनों के पुनरावृत्त उन्नयन अनुभव के आधार पर, हमने यूरोपीय शैली, जेडजीएस (बी) 9-प्रकार अमेरिकी शैली और अनुकूलित घरेलू बॉक्स प्रकार सबस्टेशनों को कवर करने वाले उत्पादों की एक पूरी श्रृंखला लॉन्च करने के लिए अनुकूलित और नवाचार किया है, जो अपर्याप्त स्थानीयकरण अनुकूलन, अपर्याप्त सुरक्षा सुरक्षा और उच्च रखरखाव लागत जैसे उद्योग के दर्द बिंदुओं को पूरी तरह से हल करता है। हमारे बॉक्स प्रकार सबस्टेशन सख्ती से "पांच-प्रूफ" मानकों का पालन करते हैं, उच्च गुणवत्ता को अपनाते हैं। जंग-रोधी सामग्री और विशेष सतह उपचार तकनीक, 20 वर्षों से अधिक की सेवा जीवन सुनिश्चित करती है; आंतरिक संरचना वैज्ञानिक रूप से डिज़ाइन की गई है, जिसमें स्वतंत्र हाई-वोल्टेज स्विच रूम, ट्रांसफार्मर रूम और लो-वोल्टेज स्विच रूम है, जो स्वचालित तापमान नियंत्रण प्रणाली और माइक्रो कंप्यूटर-आधारित एकीकृत सुरक्षा उपकरणों से सुसज्जित है, जो न केवल बुद्धिमान निगरानी और सुरक्षित संचालन का एहसास करता है, बल्कि रखरखाव और क्षमता विस्तार को भी सरल बनाता है। हम लचीले ढंग से तेल में डूबे ट्रांसफार्मर (या उपयोगकर्ता की जरूरतों के अनुसार सूखे प्रकार के ट्रांसफार्मर), एसएफ 6 गैस या वैक्यूम आर्क बुझाने वाले स्विच और उच्च वोल्टेज मीटरिंग कैबिनेट को कॉन्फ़िगर करते हैं, और आवासीय समुदायों, औद्योगिक और खनन उद्यमों, सार्वजनिक भवनों और अन्य परिदृश्यों की व्यक्तिगत जरूरतों को पूरा करने के लिए आउटपुट लाइनों और उपस्थिति रंगों की संख्या को अनुकूलित कर सकते हैं। चेंगहे इलेक्ट्रिक पावर हमेशा "गुणवत्ता पहले, ग्राहक-उन्मुख" की अवधारणा का पालन करता है, जो उत्पाद डिजाइन, उत्पादन और विनिर्माण से लेकर बिक्री के बाद के रखरखाव तक वन-स्टॉप सेवाएं प्रदान करता है, जो आपके पावर सिस्टम के स्थिर और कुशल संचालन को सुनिश्चित करता है।
