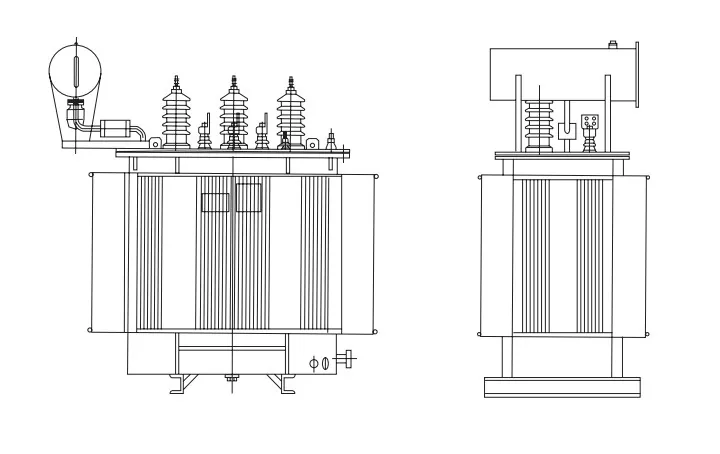

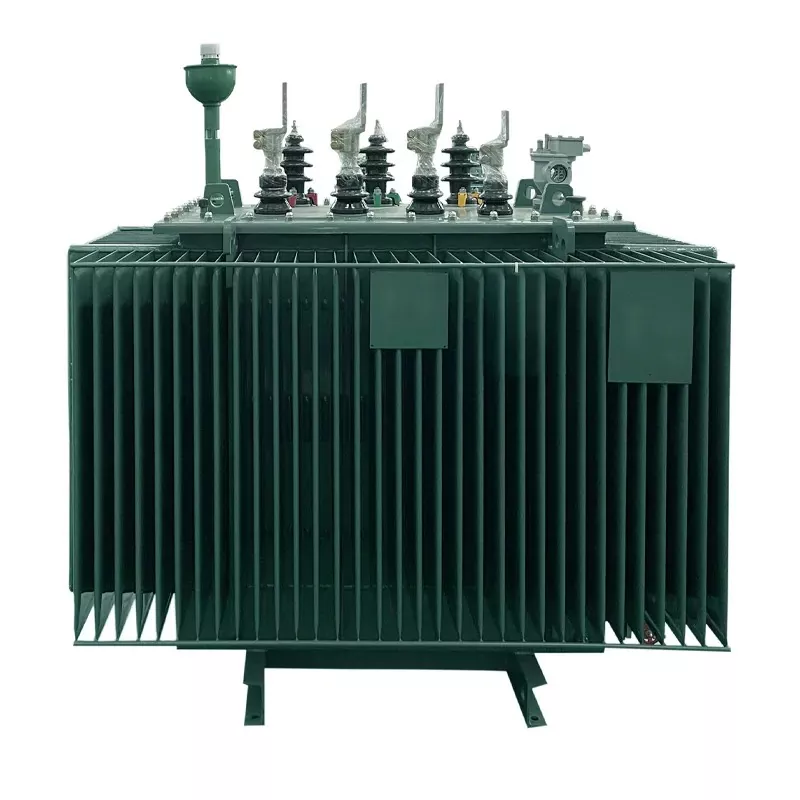

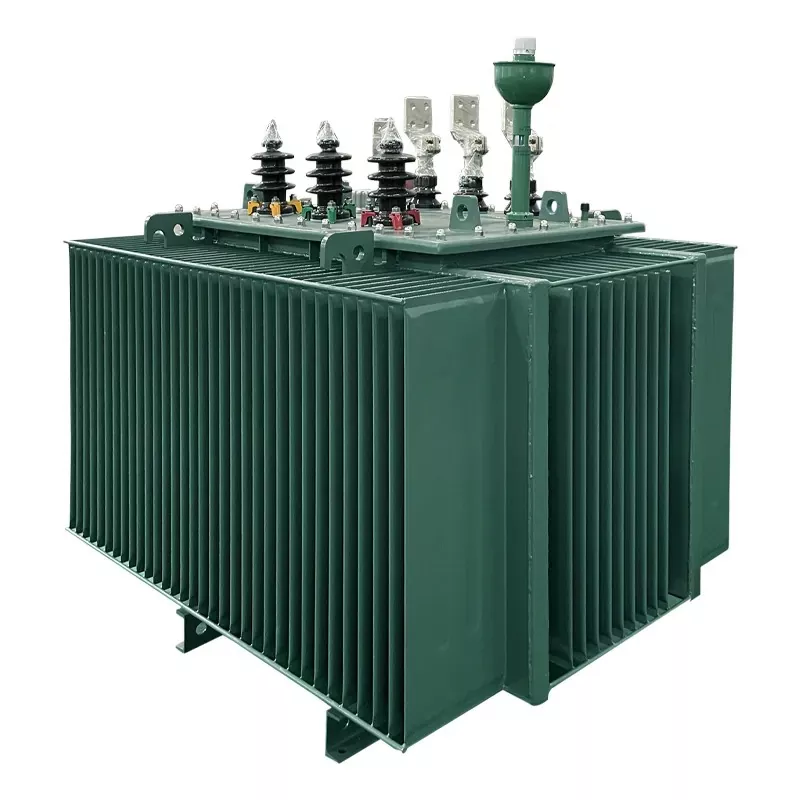

ऑन-लोड टैप चेंजर के साथ तीन-चरण तेल डूबे वितरण ट्रांसफार्मर

मूल्यांकित शक्ति
 (केवीए)

रेटेड वोल्टेज (केवी)

वेक्टर समूह

नो-लोड हानि(डब्ल्यू)

लोड हानि(डब्ल्यू)

प्रतिबाधा(%)

एचवी

एल.वी

30

13.8

13.2

11

10.5

10

6.3

6





टैपिंग रेंज: ±5%;
±2*2.5%

0.4

0.433

0.415





Dyn11

यिन0

Yzn11

Dyn5


















100

600

5.5

50

130

870

80

180

1250

100

200

1500

125

240

1800

160

280

2200

200

340

2600

250

400

3050

315

480

3650

400

570

4300

500

680

5150

630

810

6200

6

800

980

7500

1000

1150

10300

1250

1360

12000

1600

1640

14500

2000

1960

17800

2500

2310

20700

3150

2730

24300

विशेषता

विवरण

वोल्टेज विनियमन

ट्रांसफार्मर के सक्रिय होने पर टैप चेंजर के माध्यम से ऑन-लोड वोल्टेज समायोजन की अनुमति देता है, आमतौर पर ±15% या अधिक की विनियमन सीमा के साथ .

परिवर्तक प्रकार टैप करें

विश्वसनीयता और लंबे जीवन के लिए वैक्यूम-प्रकार ओएलटीसी को प्राथमिकता दी जाती है; IEC 60214 या AS 60214.1 मानकों का अनुपालन करना होगा।

ठंडा करने की विधि

ओएनएएन (तेल प्राकृतिक वायु प्राकृतिक) मानक है; कुछ वेरिएंट उच्च क्षमताओं के लिए OFAF (ऑयल फोर्स्ड एयर फोर्स्ड) का उपयोग कर सकते हैं।

इन्सुलेशन और तेल

इन्सुलेशन और शीतलन के लिए खनिज तेल में डूबा हुआ; तेल को IEC 60296 मानकों को पूरा करना होगा। डायवर्टर स्विच डिब्बे में तेल को मुख्य टैंक तेल से अलग किया जाना चाहिए।

निर्माण

आमतौर पर कोर-प्रकार, तांबे की वाइंडिंग, नालीदार स्टील टैंक और नमी के प्रवेश को रोकने के लिए भली भांति बंद करके सील किए गए डिज़ाइन के साथ।

नियंत्रण टैप करें

स्वचालित, स्थानीय मैनुअल (इलेक्ट्रिकल), और आपातकालीन मैनुअल (मैकेनिकल) ऑपरेशन का समर्थन करता है। इसमें सीमा स्विच, थर्मल सुरक्षा और स्थिति संकेतक शामिल हैं।
