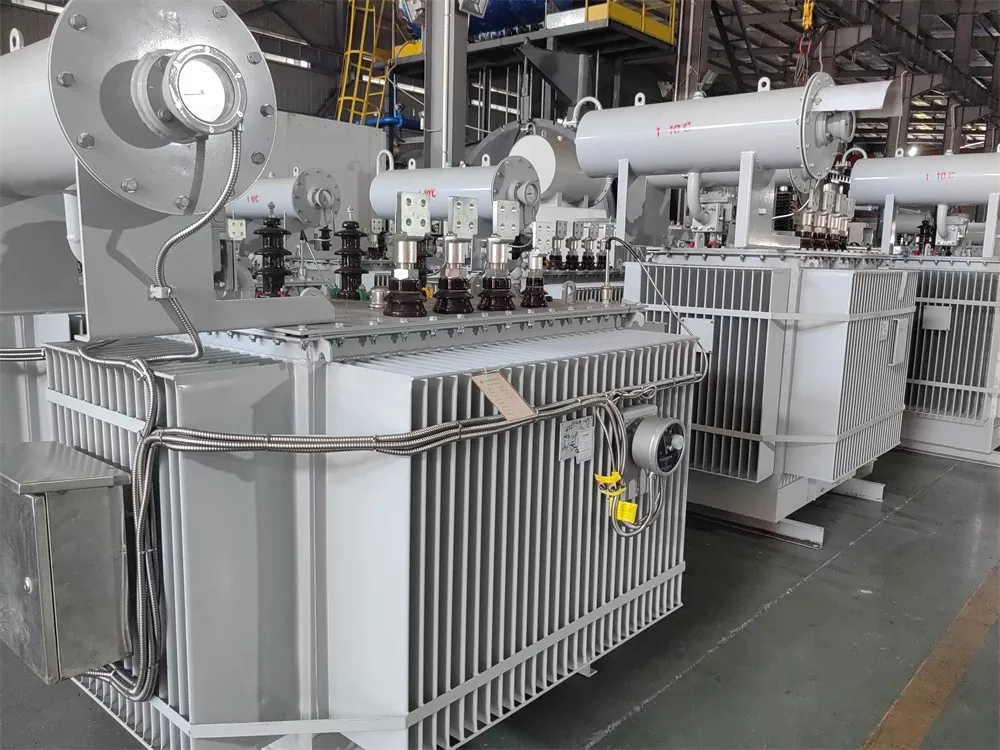

नो-लोड टैप चेंजर के साथ तेल डूबे वितरण ट्रांसफार्मर

नो-लोड टैप चेंजर के साथ तेल डूबे वितरण ट्रांसफार्मर सेहो फैक्ट्री का विश्वसनीय उत्पाद है। कोर उच्च-पारगम्यता अनाज-उन्मुख कोल्ड-रोल्ड सिलिकॉन स्टील शीट का उपयोग करता है। इसमें पूरी तरह से तिरछे जोड़ों और खंडित संरचना के साथ एक कोर-प्रकार का डिज़ाइन है। कोर कॉलम बहु-स्तरीय चरणबद्ध गोलाकार क्रॉस-सेक्शन प्रदर्शित करते हैं, जबकि योक और कोर एकसमान क्रॉस-सेक्शन बनाए रखते हैं।

इस उत्पाद का मूल उच्च-पारगम्यता अनाज-उन्मुख कोल्ड-रोल्ड सिलिकॉन स्टील शीट का उपयोग करता है। इसमें पूरी तरह से तिरछे जोड़ों और खंडित संरचना के साथ एक कोर-प्रकार का डिज़ाइन है। कोर कॉलम बहु-स्तरीय चरणबद्ध गोलाकार क्रॉस-सेक्शन प्रदर्शित करते हैं, जबकि योक और कोर एकसमान क्रॉस-सेक्शन बनाए रखते हैं।

वाइंडिंग्स गैर-वार्निश संसेचन और संपीड़न बैंड बाइंडिंग के साथ नालीदार तेल चैनलों का उपयोग करती हैं। सभी वाइंडिंग संकेंद्रित कुंडलियाँ हैं। हाई-वोल्टेज वाइंडिंग में टैप वोल्टेज आवश्यकताओं के अनुरूप नल होते हैं, जो टैंक कवर पर लगे टैप चेंजर से जुड़े होते हैं। यह 10kV और 20kV के बीच वोल्टेज स्थानांतरण और बिजली डिस्कनेक्ट होने के बाद टैप वोल्टेज समायोजन की अनुमति देता है।

सुरक्षा सुरक्षा उपकरण 30~2000kVA ट्रांसफार्मर दबाव राहत वाल्व से सुसज्जित हैं। अलार्म और ट्रिप टर्मिनलों के साथ गैस रिले उपयोगकर्ता की आवश्यकताओं के अनुसार स्थापित किए जा सकते हैं। तेल तापमान माप उपकरण सभी ट्रांसफार्मर में टैंक टॉप पर लगे ग्लास थर्मामीटर सॉकेट होते हैं, जो तेल में 120±10 मिमी तक फैले होते हैं। 1000~2000kVA ट्रांसफार्मर में आउटडोर सिग्नल थर्मामीटर की सुविधा होती है। नो-लोड टैप चेंजर टैंक के साथ तेल में डूबे वितरण ट्रांसफार्मर का निर्माण नालीदार दीवारों के साथ किया जाता है, जो एक टिकाऊ पाउडर-लेपित पेंट फिल्म के साथ तैयार किया जाता है। नालीदार पंख न केवल शीतलता प्रदान करते हैं बल्कि "सांस लेने" वाले तत्वों के रूप में भी कार्य करते हैं, उनकी लोच तापमान में उतार-चढ़ाव के कारण तेल की मात्रा में परिवर्तन की भरपाई करती है। इसलिए, पूरी तरह से सीलबंद ट्रांसफार्मर एक तेल संरक्षक की आवश्यकता को खत्म कर देते हैं, जिससे कुल ऊंचाई कम हो जाती है। एनकैप्सुलेशन के दौरान वैक्यूम तेल भरने से ट्रांसफार्मर से नमी पूरी तरह से निकल जाती है, जिससे ट्रांसफार्मर का तेल हवा के संपर्क में नहीं आता है। यह प्रभावी रूप से ऑक्सीजन और पानी के प्रवेश को रोकता है जो इन्सुलेशन प्रदर्शन को ख़राब कर सकता है और तेल की उम्र बढ़ने में तेजी ला सकता है, जिससे समय-समय पर तेल के नमूने परीक्षण की आवश्यकता समाप्त हो जाती है।

तकनीकी मापदंड

प्री-ऑपरेशन वितरण ट्रांसफार्मर निरीक्षण

1. ट्रांसफार्मर प्रमाणीकरण सत्यापित करें; यदि प्रमाणीकरण दो महीने से अधिक हो जाता है, तो इन्सुलेशन प्रतिरोध का दोबारा परीक्षण करें।

2. नो-लोड टैप चेंजर के साथ तेल डूबे वितरण ट्रांसफार्मर के तेल स्तर और ब्रेथ वेंट का निरीक्षण करें; कोई तेल रिसाव नहीं, पर्याप्त वेंटिलेशन के साथ तेल की स्थिति सामान्य है।

3. उच्च/निम्न वोल्टेज इंसुलेटिंग बुशिंग और संबंधित लीड की अखंडता की जांच करें; सुनिश्चित करें कि बोल्ट सुरक्षित हैं।

4. पुष्टि करें कि वोल्टेज रेगुलेटर स्विच की स्थिति सही है; सत्यापित करें कि उच्च/निम्न वोल्टेज फ़्यूज़ ठीक से मेल खाते हैं।

5. सुनिश्चित करें कि बिजली संरक्षण उपकरण पूरी तरह से चालू हैं; मापा गया ग्राउंडिंग प्रतिरोध मानकों के अनुरूप होना चाहिए।

6. केबलों या बसबारों में कोई असामान्यता नहीं देखी गई।

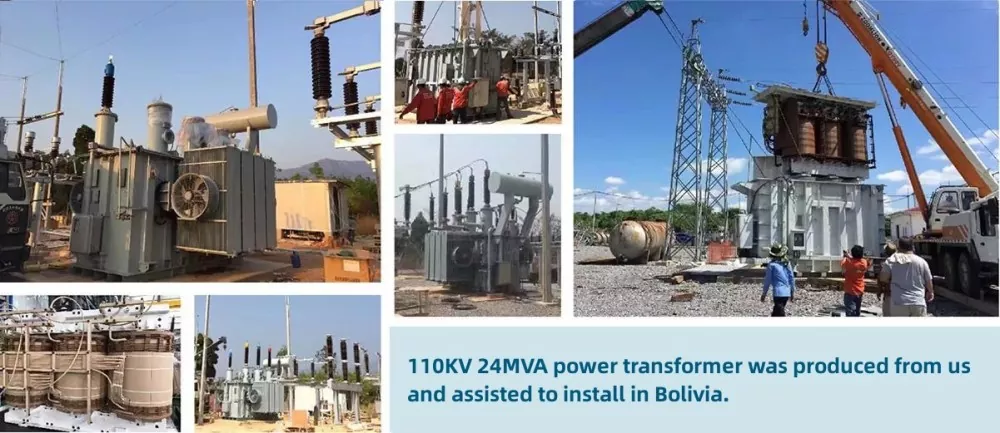

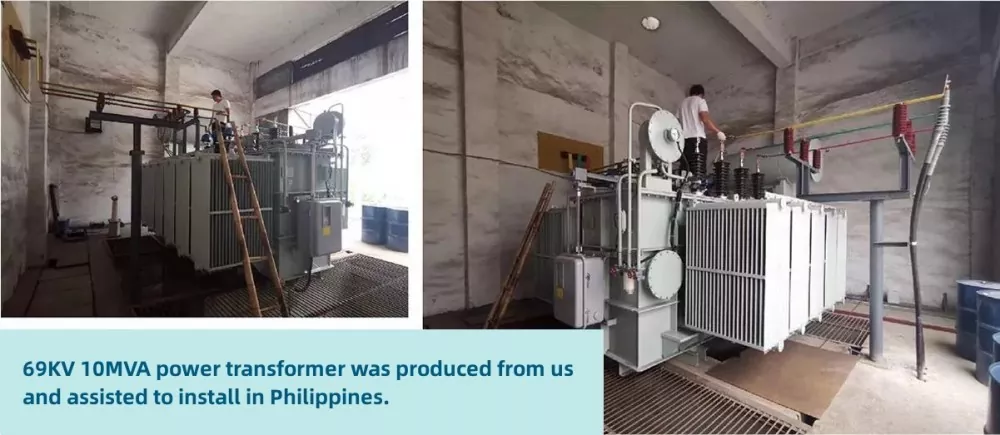

ग्राहक तस्वीरें

रखरखाव नोट्स

● मैनुअल ऑपरेशन के लिए टैप चेंजर प्रतिस्थापन के लिए पूर्व-निर्धारित शटडाउन की आवश्यकता होती है।

● नो-लोड टैप चेंजर के साथ तेल में डूबे वितरण ट्रांसफार्मर पर टैप चेंजर की यांत्रिक टूट-फूट का नियमित रूप से निरीक्षण करें।

● इन्सुलेशन और शीतलन प्रदर्शन सुनिश्चित करने के लिए तेल की गुणवत्ता की निगरानी करें।
