अमेरिकी पूर्व-स्थापित बॉक्स-प्रकार सबस्टेशन

यह अमेरिकी प्री-इंस्टॉल्ड बॉक्स-टाइप सबस्टेशन ग्राउंडिंग सिस्टम, फॉल्ट प्रोटेक्शन डिवाइस और सर्ज अरेस्टर सहित विभिन्न प्रकार के सुरक्षा उपकरणों से सुसज्जित है, जो यह सुनिश्चित करता है कि बिजली प्रणाली हर समय सुरक्षित और विश्वसनीय रूप से संचालित हो। इसके अलावा, उत्पाद का डिज़ाइन स्थापना और संचालन में आसानी पर जोर देता है। इसके पूर्व-इकट्ठे घटकों में ट्रांसफार्मर, सर्किट ब्रेकर और स्विचगियर शामिल हैं, जो प्रभावी रूप से स्थापना चक्र को छोटा करते हैं और श्रम लागत को कम करते हैं। सबस्टेशन एक उन्नत निगरानी प्रणाली से भी सुसज्जित है, जो ऑपरेटरों को केंद्रीय नियंत्रण कक्ष के माध्यम से वास्तविक समय में बिजली प्रणाली की निगरानी और प्रबंधन करने की अनुमति देता है। अमेरिकी शैली का पूर्वनिर्मित मॉड्यूलर सबस्टेशन औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक उच्च गुणवत्ता वाला समाधान है, जो लागत प्रभावी तरीके से सुरक्षित और विश्वसनीय बिजली वितरण आवश्यकताओं को पूरा करता है।

तकनीकी मापदंड

● फ्यूज

अमेरिकी पूर्व-स्थापित बॉक्स-प्रकार सबस्टेशन का उच्च वोल्टेज पक्ष पूरी रेंज सुरक्षा के लिए श्रृंखला में बैकअप सुरक्षा फ़्यूज़ और प्लग-इन फ़्यूज़ को अपनाता है। बैकअप सुरक्षा फ़्यूज़ एक तेल-डूबे हुए उच्च-वोल्टेज वर्तमान-सीमित फ़्यूज़ है जिसमें बड़ी ब्रेकिंग क्षमता होती है। प्लग-इन फ़्यूज़ केवल तब शुरू होंगे जब ट्रांसफार्मर के अंदर कोई खराबी होगी। डुअल-इंडक्शन फ़्यूज़ करंट और तापमान के लिए दोहरी सुरक्षा प्रदान कर सकता है। यदि यह उड़ गया है, तो फ़्यूज़ कोर को साइट पर आसानी से बदला जा सकता है।

संरचना और संचालन क्रम

1. लेआउट

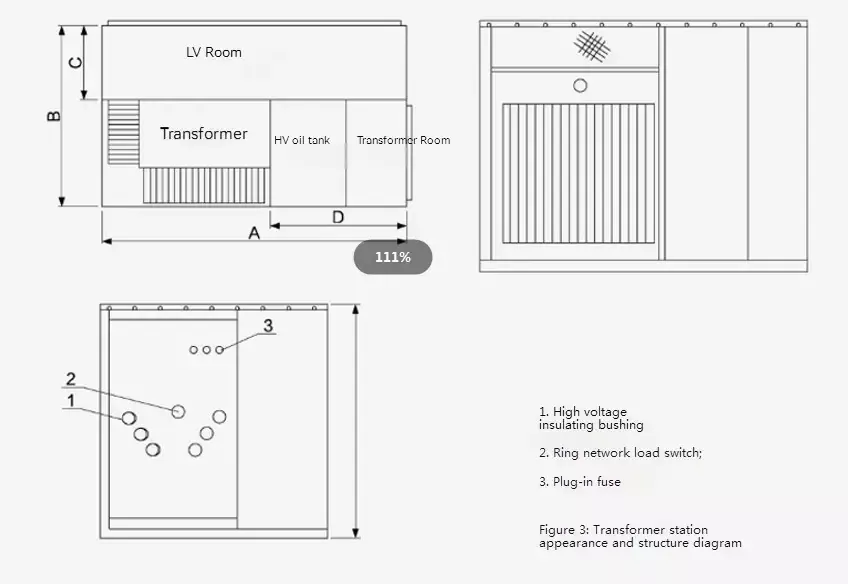

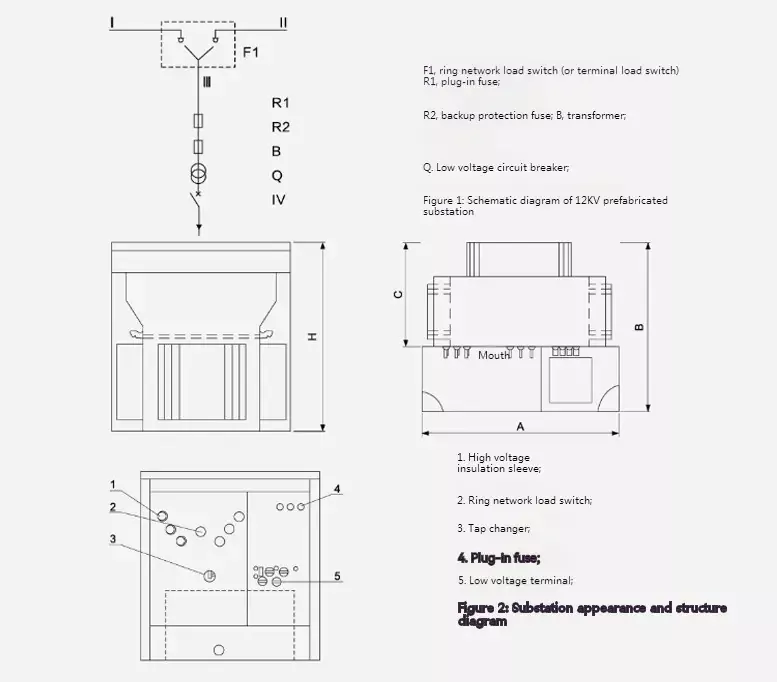

अमेरिकी पूर्व-स्थापित बॉक्स-प्रकार सबस्टेशन का आकार और संरचना नीचे दिखाई गई है। टैंक को ऊपरी उच्च दबाव टैंक और निचले ट्रांसफार्मर टैंक में विभाजित किया गया है। ये दो भाग केवल विद्युत रूप से जुड़े हुए हैं और तेल प्रसारित नहीं होता है। उनमें से, "I" और "I" लाइनें रिंग नेटवर्क फीडर हैं, "ll" शाखा ट्रांसफार्मर शाखा है, और "V" कम वोल्टेज आउटपुट है।

सबस्टेशन का उपयोग रिंग नेटवर्क बिजली आपूर्ति प्रणाली और टर्मिनल बिजली आपूर्ति प्रणाली के लिए किया जा सकता है। लाइन और "एल III" शाखा की फ़ीड को रिंग नेटवर्क के लोड स्विच द्वारा स्विच किया जाता है। साथ ही, ट्रांसफार्मर का उच्च-वोल्टेज पक्ष आने वाले छोर पर एक फ्यूज से सुसज्जित होता है, जो शाखा सर्किट की रक्षा कर सकता है और शॉर्ट-सर्किट गलती, अधिभार और अधिक तापमान से बच सकता है। आप उच्च-वोल्टेज डिस्प्ले डिवाइस और लाइटनिंग अरेस्टर स्थापित करना भी चुन सकते हैं। और कम-वोल्टेज अंत का अंत ट्रांसफार्मर एमीटर और लो-वोल्टेज सर्किट ब्रेकर से गुजरने के बाद आउटपुट होता है।

आयाम तथा वजन

2. ट्रांसफार्मर

अमेरिकी पूर्व-स्थापित बॉक्स-प्रकार सबस्टेशनों के लिए, हम कम नो-लोड हानि, कम तापमान वृद्धि, कम शोर और कम ऊंचाई के साथ नए S9 और S11 श्रृंखला के तीन-चरण तेल-डूबे ट्रांसफार्मर का उपयोग करते हैं। नो-लोड हानियाँ और लोड हानियाँ दोनों ही मूल S9 ट्रांसफार्मर की तुलना में कम हैं।

वायु प्रदूषण और नमी को प्रभावी ढंग से अलग करने के लिए ट्रांसफार्मर पूरी तरह से सीलबंद संरचना को अपनाता है। तेल टैंक के शीर्ष पर 40-90 मिमी का एयर कुशन छोड़ा जाता है, जो तेल टैंक खोल की नालीदार संरचना के साथ मिलकर ठंडा करने और आंतरिक दबाव को कम करने में भूमिका निभाता है।

आयाम तथा वजन
