बीएस फोटोवोल्टिक बॉक्स-प्रकार ट्रांसफार्मर

फोटोवोल्टिक कोशिकाओं द्वारा उत्पन्न बिजली कम वोल्टेज डीसी है। एकत्र किए जाने और तीन-चरण लो-वोल्टेज एसी में उलटने के बाद, बीएस फोटोवोल्टिक बॉक्स-प्रकार ट्रांसफार्मर को एक समर्पित फोटोवोल्टिक प्रीफैब्रिकेटेड सबस्टेशन द्वारा 10kV, 20kV, या 35kV तक बढ़ाया जाता है और ग्रिड से जोड़ा जाता है। फोटोवोल्टिक स्टेप-अप प्रीफैब्रिकेटेड सबस्टेशनों में आमतौर पर कई लो-वोल्टेज इनकमिंग लाइनें होती हैं, लो-वोल्टेज साइड पर एक अलग ट्रांसफार्मर होता है। पूर्वनिर्मित ट्रांसफार्मर एक बुद्धिमान नियंत्रण प्रणाली से सुसज्जित है जो केंद्रीकृत निगरानी के लिए प्रत्येक घटक की परिचालन स्थिति को केंद्रीय नियंत्रण कक्ष में अपलोड करता है।

पवन ऊर्जा उत्पादन के लिए समर्पित पूर्वनिर्मित सबस्टेशनों का उपयोग ग्रिड कनेक्शन के लिए पवन टरबाइन से 690V आउटपुट वोल्टेज को 10kV या 35kV में परिवर्तित करने के लिए किया जाता है। आमतौर पर, जनरेटर सेट का उपयोग स्टेप-अप प्रीफैब्रिकेटेड सबस्टेशन के संयोजन में किया जाता है, और केवल एक लो-वोल्टेज इनकमिंग लाइन होती है।

बीएस फोटोवोल्टिक बॉक्स-प्रकार ट्रांसफार्मर और पवन ऊर्जा-विशिष्ट पूर्वनिर्मित सबस्टेशन आमतौर पर आकार और पदचिह्न को कम करने, परिवहन और स्थापना की सुविधा के लिए एक ट्रांसफार्मर असेंबली संरचना का उपयोग करते हैं। पूर्वनिर्मित स्टेप-अप सबस्टेशनों की तुलना में, वे हल्के होते हैं और, अतिरिक्त ट्रांसफार्मर शीतलन प्रणाली की आवश्यकता को समाप्त करने के कारण, उच्च रूपांतरण दक्षता प्रदान करते हैं।

पूर्वनिर्मित स्टेप-अप सबस्टेशनों का उपयोग करते समय, तेल-डूबे हुए और सूखे-प्रकार के ट्रांसफार्मर दोनों को आंतरिक रूप से स्थापित किया जा सकता है।

तकनीकी मापदंड

फोटोवोल्टिक बिजली उत्पादन के लिए विशेष बॉक्स-प्रकार सबस्टेशन और पवन ऊर्जा उत्पादन के लिए विशेष बॉक्स-प्रकार सबस्टेशन की स्थापना मोड लाइब्रेरी डिजाइन में चयनित संरचनात्मक रूप के अनुसार निर्धारित किया जाएगा। विशेष स्थापना नींव स्थापित की जाएगी और आवश्यक ग्राउंडिंग और बन्धन उपाय किए जाएंगे। कृपया पूर्वनिर्मित बॉक्स सबस्टेशन और संयोजन ट्रांसफार्मर के बुनियादी उत्पादन और स्थापना विधियों को देखें।

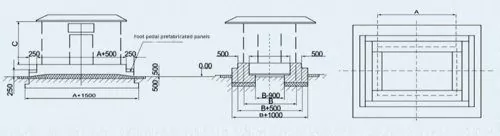

स्थापना आधार आरेख

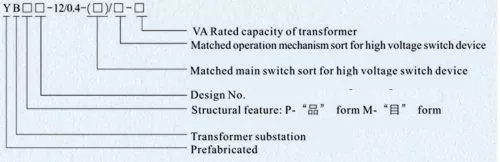

मॉडल और अर्थ

उत्पाद की विशेषताएँ

1. बीएस फोटोवोल्टिक बॉक्स-प्रकार ट्रांसफार्मर शेल उन्नत प्रौद्योगिकी डिजाइन को अपनाता है, इसमें विभिन्न प्रकार के विश्वसनीय प्रदर्शन की गारंटी, टिकाऊ, गर्मी इन्सुलेशन, वेंटिलेशन, संक्षारण प्रतिरोध, धूल की रोकथाम, जलरोधक, छोटे जानवरों की रोकथाम, सुंदर उपस्थिति है। शेल सामग्री का चयन एल्यूमीनियम मिश्र धातु प्लेट, स्टील प्लेट, समग्र प्लेट, स्टेनलेस स्टील प्लेट और गैर-धातु सामग्री से किया जा सकता है।

2. XGN15, HXGN17 या KNYN 28A को हाई वोल्टेज स्विचगियर के लिए इनकमिंग लाइन, हाई वोल्टेज मीटरिंग और हाई वोल्टेज आउटगोइंग लाइन के रूप में चुना जा सकता है। हाई वोल्टेज साइड को रिंग नेटवर्क पावर सप्लाई, टर्मिनल पावर सप्लाई, डुअल पावर सप्लाई आदि सहित विभिन्न बिजली आपूर्ति मोड में व्यवस्थित किया जा सकता है, और हाई वोल्टेज मीटरिंग आवश्यकताओं को पूरा करने के लिए हाई वोल्टेज मीटरिंग तत्वों के साथ स्थापित किया जा सकता है। मुख्य स्विच को लोड स्विच या वैक्यूम सर्किट ब्रेकर, कॉम्पैक्ट और उचित संरचना का उपयोग करने की अनुशंसा की जाती है, और इसमें एक अच्छा एंटी-मिसऑपरेशन प्रभाव होता है।

3. जीजीडी, जीसीएस या एमएनएस को कम वोल्टेज स्विचगियर, प्रतिक्रियाशील बिजली क्षतिपूर्ति और कम वोल्टेज आउटगोइंग लाइन के रूप में चुना जा सकता है। कम वोल्टेज पक्ष पैनल/कैबिनेट संरचना को अपनाता है, जो बिजली वितरण, प्रकाश बिजली वितरण, प्रतिक्रियाशील बिजली मुआवजा, विद्युत ऊर्जा माप आदि के कार्यों को पूरा कर सकता है। मुख्य स्विच एक साधारण लोड स्विच या बुद्धिमान सर्किट ब्रेकर है, जो स्थापित करने में लचीला और संचालित करने में आसान है।

4. ट्रांसफार्मर पूरी तरह से सीलबंद तेल में डूबा हुआ ट्रांसफार्मर या शुष्क प्रकार का ट्रांसफार्मर हो सकता है। तेल में डूबे ट्रांसफार्मर के लिए, S9, S11, S13 या SH15 मॉडल की सिफारिश की जाती है, जबकि सूखे प्रकार के ट्रांसफार्मर के लिए, SCB11, SCB12, SCB14 या SCBH15 मॉडल की सिफारिश की जाती है। ग्राहकों की वास्तविक जरूरतों के अनुसार स्वतंत्र रूप से कॉन्फ़िगर किया जा सकता है, विकल्प अधिक लचीला है।

5. बॉक्स का शीर्ष कवर डबल-लेयर संरचना डिजाइन को अपनाता है, और मध्य परत फोम प्लास्टिक से भरी होती है, इसलिए गर्मी इन्सुलेशन प्रभाव अच्छा होता है। ट्रांसफार्मर कक्ष एंटी-संघनन और स्वचालित तापमान नियंत्रण निगरानी उपकरणों, हीटिंग और कूलिंग उपकरणों से सुसज्जित है। डस्टप्रूफ डिवाइस को दरवाजे की प्लेट और साइड प्लेट के बाहर शटर के अनुरूप स्थिति में व्यवस्थित किया गया है।

काम का माहौल

1. ऊंचाई 1000 मीटर से अधिक नहीं होगी;

2. परिवेश तापमान: - 25 डिग्री सेल्सियस ~ + 40 डिग्री सेल्सियस;

3. सापेक्ष आर्द्रता: दैनिक औसत मान 95% से अधिक नहीं होगा, और मासिक औसत मान 90% से अधिक नहीं होगा;

4. स्थापना स्थल: आग, विस्फोट के खतरे, प्रवाहकीय धूल, रासायनिक संक्षारक गैस और हिंसक कंपन से रहित स्थान।

यदि उपरोक्त शर्तें पार हो जाती हैं, तो उपयोगकर्ता हमारी कंपनी के साथ बातचीत कर सकता है।
