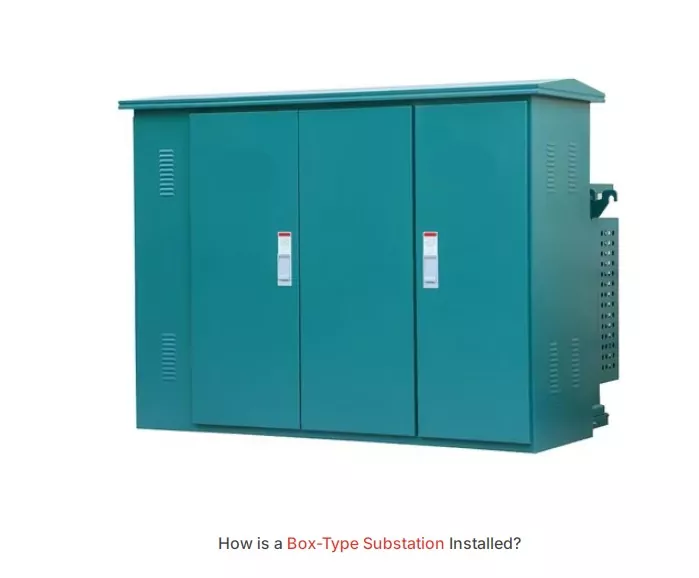

भौगोलिक बॉक्स-प्रकार सबस्टेशन

भौगोलिक बॉक्स-प्रकार के सबस्टेशन बिजली वितरण में क्रांति ला रहे हैं, आधुनिक विद्युत प्रणालियों के लिए कॉम्पैक्ट, कुशल और अत्यधिक विश्वसनीय समाधान पेश कर रहे हैं। शहरीकरण, औद्योगिक विकास और वितरित ऊर्जा उत्पादन की बढ़ती मांगों को पूरा करने के लिए डिज़ाइन किए गए, ये सबस्टेशन उन्नत कार्यक्षमता के साथ सहज सौंदर्यशास्त्र का मिश्रण करते हैं। शहरी ग्रिड से लेकर नवीकरणीय ऊर्जा परियोजनाओं तक विभिन्न अनुप्रयोगों में व्यापक रूप से तैनात यह सबस्टेशन अद्वितीय बहुमुखी प्रतिभा प्रदान करता है। यह मार्गदर्शिका कंटेनरीकृत सबस्टेशनों के मुख्य घटकों, डिज़ाइन सिद्धांतों और फायदों के बारे में विस्तार से बताएगी, जिससे आपको बिजली के बुनियादी ढांचे को उन्नत करने में उनकी महत्वपूर्ण भूमिका को पूरी तरह से समझने में मदद मिलेगी।

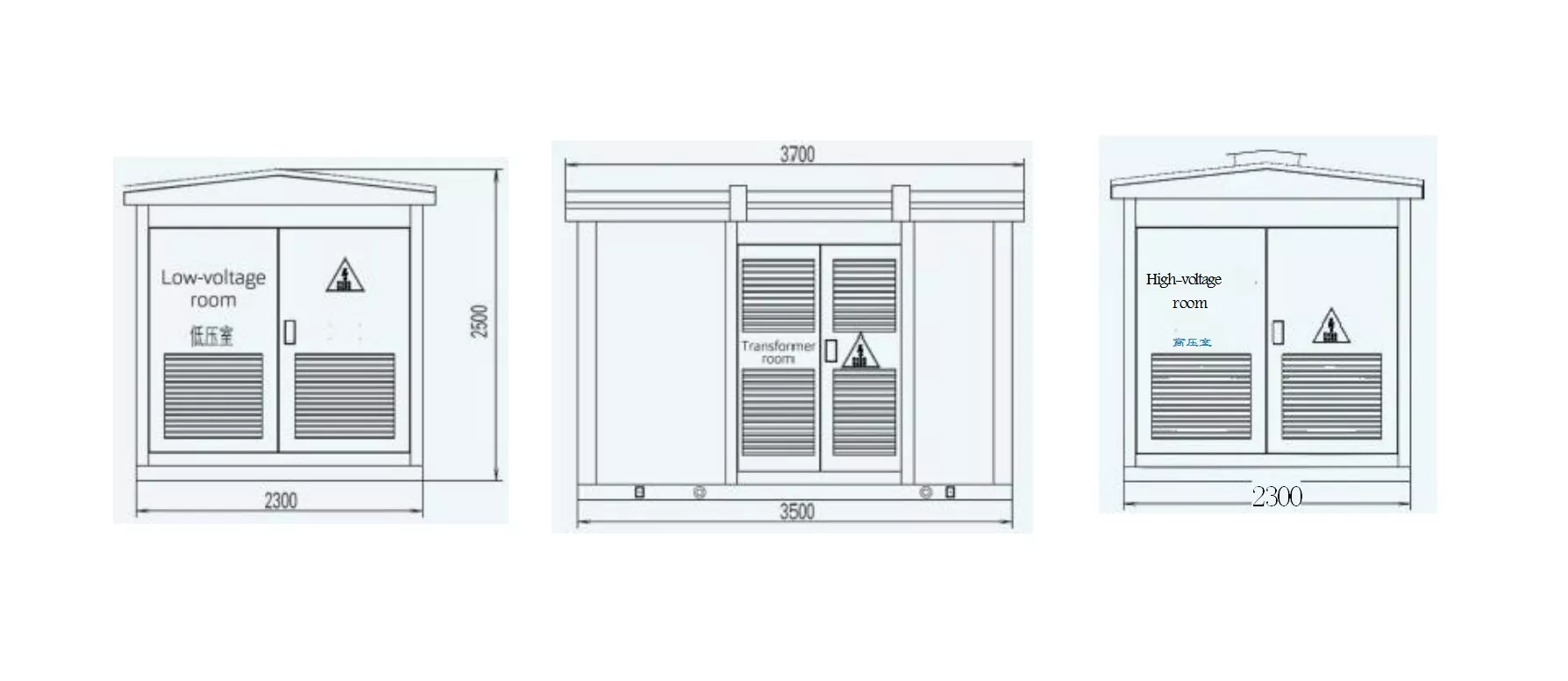

बॉक्स सीमा रेखाचित्र: (उदाहरण के तौर पर 630kVA लें)

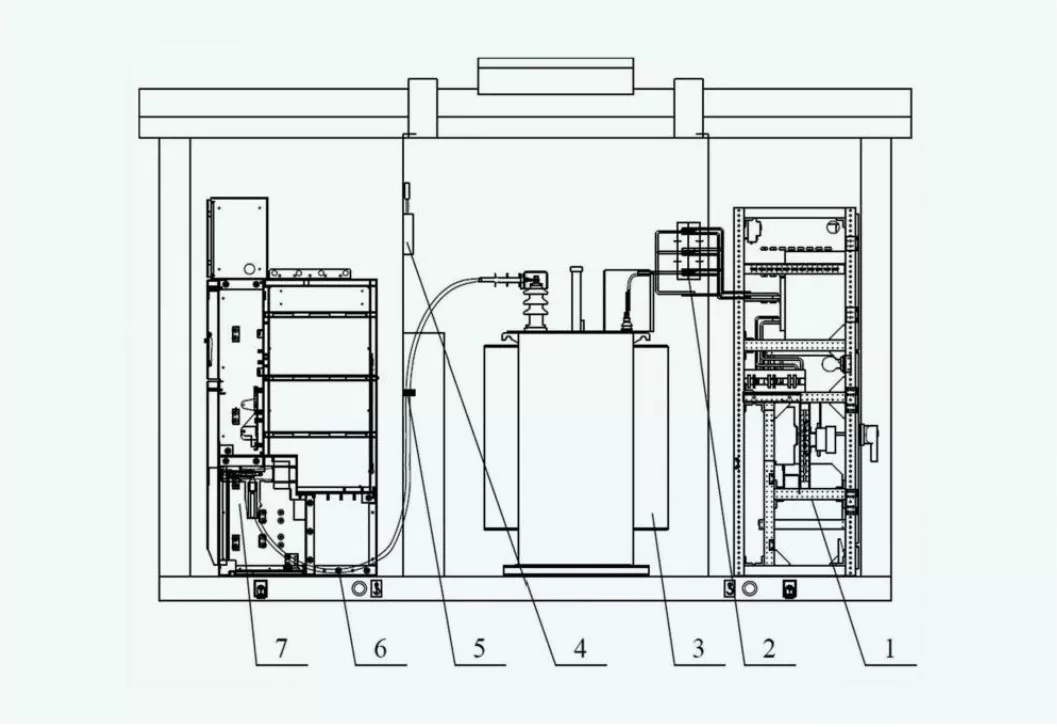

ज़रूरी भाग

●उच्च वोल्टेज स्विचगियर

उच्च वोल्टेज बिजली आपूर्ति के इनपुट और डिस्कनेक्शन के लिए जिम्मेदार। मुख्य तकनीकी मापदंडों में रेटेड वोल्टेज (12kV, 24kV या 36kV) और शॉर्ट-सर्किट ब्रेकिंग क्षमता (25kA से 40kA) शामिल हैं।

●ट्रांसफार्मर

उपयोग योग्य वोल्टेज को कम करने के लिए उच्च वोल्टेज को कम करने के लिए उपयोग किया जाता है। मापदंडों में क्षमता (50kVA से 2500kVA तक), इन्सुलेशन वर्ग और दक्षता (आमतौर पर 98% से ऊपर) शामिल हैं।

● कम वोल्टेज स्विचगियर

अंतिम उपयोगकर्ताओं को बिजली वितरित करने और सर्किट सुरक्षा प्रदान करने के लिए जिम्मेदार। घटकों में सर्किट ब्रेकर, फ़्यूज़ और मीटर शामिल हैं। एप्लिकेशन के आधार पर रेटेड वोल्टेज 0.4kV से 1kV तक और रेटेड धारा 6300A तक होती है।

● दीवार

बॉक्स-प्रकार के सबस्टेशन का घेरा भौतिक सुरक्षा और पर्यावरणीय सीलिंग प्रदान कर सकता है। हमारे उत्पाद आम तौर पर IP54 या IP65 सुरक्षा स्तर के डिज़ाइन वाले होते हैं, बाहरी और कठोर वातावरण में उच्च अनुकूलन क्षमता होती है।

● सहायक विद्युत प्रणाली

यह आंतरिक उपकरण (कूलिंग पंखे, हीटर और लाइटिंग) को बिजली देने के लिए है। पैरामीटर में रेटेड वोल्टेज (220V या 110V AC/DC) और बिजली क्षमता शामिल है।

● शीतलन प्रणाली

सुनिश्चित करें कि ट्रांसफार्मर और अन्य घटक थर्मल सीमा के भीतर काम करते हैं। कूलिंग मोड प्राकृतिक वायु शीतलन (एएन) या मजबूर वायु शीतलन (एएफ) हो सकता है, कृपया भार क्षमता और पर्यावरण के अनुसार निर्णय लें।

● सुरक्षा एवं नियंत्रण प्रणाली

इसमें सिस्टम की सुरक्षा और स्थिरता के लिए रिले, नियंत्रण इकाइयाँ और निगरानी उपकरण शामिल हैं। सुरक्षा सेटिंग्स के लिए करंट और वोल्टेज थ्रेशोल्ड की आवश्यकता होती है जो पूरे सिस्टम पर लागू होते हैं।

● अर्थिंग सिस्टम

बिजली के झटके के खिलाफ महत्वपूर्ण सुरक्षा प्रदान करता है और फॉल्ट करंट का अपव्यय सुनिश्चित करता है। ग्राउंडिंग सिस्टम में गैल्वेनाइज्ड स्टील या तांबे के टेप होते हैं जो अधिकांश इंस्टॉलेशन में 1Ω से नीचे कम प्रतिरोध के लिए डिज़ाइन किए गए हैं।

इंस्टालेशन

भौगोलिक बॉक्स-प्रकार सबस्टेशन की स्थापना के लिए कई महत्वपूर्ण चरण हैं।

1. साइट चयन और तैयारी

साइट समतल, स्थिर और अच्छी जल निकासी वाली होनी चाहिए। लेकिन सुरक्षा मंजूरी और पहुंच आवश्यकताओं को पूरा करने के लिए, कृपया अपनी वास्तविक स्थिति के अनुसार चयन करें।

2. नींव निर्माण

सबस्टेशन के वजन का समर्थन करने और संरचनात्मक स्थिरता सुनिश्चित करने के लिए प्रबलित कंक्रीट नींव का निर्माण करें।

3. पोजिशनिंग और असेंबली

बॉक्स को उठाने वाले उपकरण का उपयोग करके नींव पर रखा जाता है और बोल्ट या एंकर के साथ यांत्रिक बलों के खिलाफ सुरक्षित किया जाता है।

4. विद्युत कनेक्शन

इनकमिंग और आउटगोइंग केबलों को उच्च और निम्न वोल्टेज टर्मिनलों से कनेक्ट करें। ध्यान दें कि ग्राउंडिंग सही होनी चाहिए, सिस्टम सुरक्षा के लिए बहुत महत्वपूर्ण है।

5. परीक्षण और कमीशनिंग

पूर्ण स्थापना इन्सुलेशन प्रतिरोध परीक्षण, सुरक्षात्मक रिले का अंशांकन और सभी घटकों पर कार्यात्मक जांच करें। सबस्टेशन को बिजली देने से पहले, अपने स्थानीय विद्युत कोड की पुन: पुष्टि करना एक अच्छा विचार है।
