एक त्वरित मार्गदर्शिका: ड्राई-टाइप बनाम तेल-डूबे ट्रांसफार्मर के लिए मुख्य अंतर और चयन गाइड

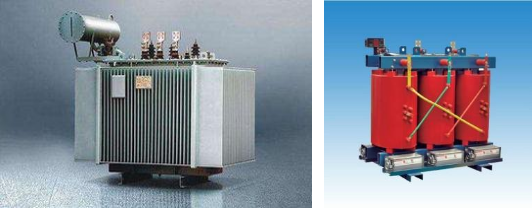

जैसे-जैसे नई बिजली प्रणालियों के विकास में तेजी आती है, वितरण ट्रांसफार्मर - ऊर्जा रूपांतरण के लिए महत्वपूर्ण उपकरण के रूप में - सुरक्षा, ऊर्जा दक्षता और परिचालन और रखरखाव लागत निर्धारित करने में महत्वपूर्ण भूमिका निभाते हैं। वर्तमान बाजार में दो मुख्य श्रेणियों का वर्चस्व है: शुष्क प्रकार के ट्रांसफार्मर और तेल में डूबे हुए ट्रांसफार्मर। ये दो प्रकार इन्सुलेशन और शीतलन, सुरक्षा और पर्यावरणीय प्रदर्शन, लागू परिदृश्य और लागत-दक्षता के मामले में काफी भिन्न हैं। अनिवार्य ऊर्जा दक्षता मानक जीबी 20052-2024 के अनुसार, यह आलेख इंजीनियरिंग चयन के लिए एक आधिकारिक संदर्भ प्रदान करते हुए, इन दो प्रकार के उपकरणों के बीच अंतर का एक व्यापक विश्लेषण प्रदान करता है।

I. मुख्य मौलिक अंतर: इन्सुलेशन और शीतलन विधियों में अंतर

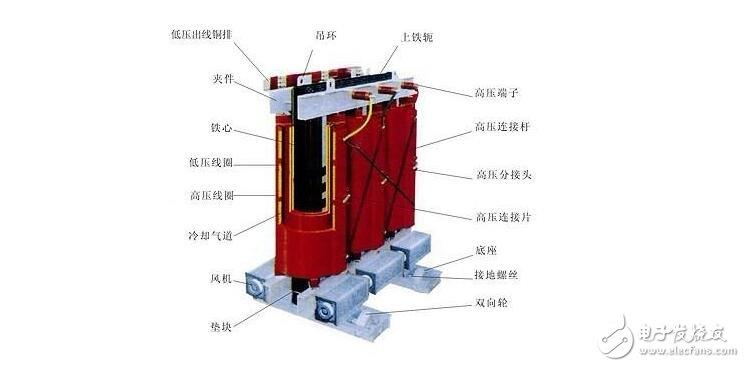

शुष्क प्रकार के ट्रांसफार्मर शीतलन माध्यम के रूप में हवा का उपयोग करते हैं। वाइंडिंग्स को एपॉक्सी रेजिन वैक्यूम कास्टिंग या नोमेक्स पेपर इंप्रेग्नेशन का उपयोग करके इंसुलेट किया जाता है, जिससे तरल मीडिया की आवश्यकता समाप्त हो जाती है। उनकी संरचना सरल है और रिसाव का कोई खतरा नहीं है। तेल में डूबे ट्रांसफार्मर शीतलन और इन्सुलेशन माध्यम दोनों के रूप में इन्सुलेट तेल का उपयोग करते हैं। कोर और वाइंडिंग तेल टैंक में डूबे हुए हैं, जो गर्मी अपव्यय के लिए तेल परिसंचरण पर निर्भर हैं। यह तकनीक परिपक्व है और क्षमताओं की एक विस्तृत श्रृंखला प्रदान करती है। यह मौलिक डिज़ाइन अंतर सुरक्षा, पर्यावरणीय प्रभाव और संचालन और रखरखाव के संदर्भ में दोनों के बीच व्यापक अंतर को निर्धारित करता है।

द्वितीय. छह प्रमुख आयामों में तुलना

तुलना मद	ड्राई-टाइप ट्रांसफार्मर	तेल में डूबा हुआ ट्रांसफार्मर
1. सुरक्षा एवं पर्यावरण संरक्षण	अग्निरोधक, विस्फोट-रोधी, और प्रदूषण-मुक्त। क्लास एफ/एच इन्सुलेशन मानकों को पूरा करता है। तेल रिसाव या दहन का कोई खतरा नहीं। GB50016 फायर कोड का अनुपालन करता है। घनी आबादी वाले क्षेत्रों और भूमिगत स्थानों के लिए आदर्श।	तेल रिसाव और आग का खतरा। तेल नाबदान और अग्निशमन सुविधाओं की आवश्यकता है। कड़े पर्यावरणीय नियमों के अधीन, खनिज तेल के रिसाव से मिट्टी और जल स्रोत प्रदूषित हो सकते हैं।
2. अनुप्रयोग परिदृश्य	वाणिज्यिक परिसरों, डेटा केंद्रों, अस्पतालों, स्कूलों, सबवे और ऊंची इमारतों के बेसमेंट जैसे इनडोर उच्च-अग्नि-सुरक्षा स्थानों के लिए पसंदीदा। एकल इकाई क्षमता मुख्यतः 2500kVA से कम है।	मुख्य रूप से आउटडोर सबस्टेशनों, औद्योगिक पार्कों, पवन और सौर बूस्टर स्टेशनों और उच्च क्षमता वाली केंद्रीकृत बिजली आपूर्ति में उपयोग किया जाता है। अति-उच्च बिजली आवश्यकताओं को कवर कर सकता है।
3. स्थापना एवं रखरखाव	छोटे आकार, लचीली स्थापना, रखरखाव-मुक्त या कम रखरखाव। केवल नियमित धूल हटाने और तापमान नियंत्रण जांच की आवश्यकता है। उत्पादन में बाधा डाले बिना कम पावर-ऑफ रखरखाव समय।	नियमित तेल नमूना परीक्षण, तेल पुनःपूर्ति और रिसाव प्रबंधन की आवश्यकता होती है। भारी रखरखाव कार्यभार; हर 5-8 साल में तेल परिवर्तन की आवश्यकता होती है। प्रति यूनिट उच्च रखरखाव लागत।
4. लागत एवं अर्थव्यवस्था	प्रारंभिक खरीद लागत 15%-20% अधिक है, लेकिन जीवन-चक्र रखरखाव लागत कम है, जो बेहतर दीर्घकालिक लागत प्रदर्शन प्रदान करती है।	प्रारंभिक निवेश 30% -50% कम है, बड़ी क्षमता वाले परिदृश्यों में उत्कृष्ट अर्थव्यवस्था के साथ, लेकिन उच्च संचालन और अनुपालन लागत।
5. ऊर्जा दक्षता एवं हानि	जीबी 20052-2024 लेवल 1/2 ऊर्जा दक्षता को पूरा करता है। कम नो-लोड हानि, हल्के-लोड की स्थिति में अधिक ऊर्जा-बचत।	जीबी 20052-2024 लेवल 1/2 ऊर्जा दक्षता को पूरा करता है। बेहतर लोड हानि प्रदर्शन, हेवी-ड्यूटी निरंतर संचालन के लिए अधिक उपयुक्त।
6. पर्यावरणीय अनुकूलनशीलता	नमी और धूल के प्रति कमजोर प्रतिरोध; उच्च आर्द्रता और संक्षारक वातावरण में बढ़ी हुई सुरक्षा की आवश्यकता होती है।	स्थिर सीलबंद संरचना, उत्कृष्ट मौसम प्रतिरोध के साथ कठोर बाहरी वातावरण के लिए मजबूत अनुकूलनशीलता।

तृतीय. नए विनियमों का कार्यान्वयन: उपकरण चयन को मानकों का पालन करना चाहिए

जीबी 20052-2024, फरवरी 2025 से प्रभावी बिजली ट्रांसफार्मर के लिए एक अनिवार्य राष्ट्रीय मानक, ऊर्जा दक्षता ग्रेड और चरण-आउट कार्यक्रम निर्दिष्ट करता है। नई निर्माण परियोजनाओं में कम दक्षता वाले मॉडल का चयन सख्त वर्जित है, और मौजूदा उच्च ऊर्जा खपत वाले उपकरणों को धीरे-धीरे समाप्त किया जाना चाहिए। नागरिक भवनों में इनडोर बिजली वितरण के लिए, जीबी 51348-2019 के अनिवार्य प्रावधानों के अनुसार, शुष्क प्रकार या गैर-ज्वलनशील तरल-इन्सुलेटेड ट्रांसफार्मर का चयन किया जाना चाहिए।

चतुर्थ. चयन अनुशंसाएँ: अनुप्रयोग परिदृश्यों के आधार पर सटीक मिलान

शुष्क प्रकार चुनें: इनडोर वातावरण, उच्च अधिभोग क्षेत्र, कठोर अग्नि सुरक्षा आवश्यकताएं, सीमित स्थान, प्रकाश-भार में उतार-चढ़ाव, और पर्यावरण संरक्षण और कम रखरखाव पर ध्यान।

तेल में डूबे हुए चुनें: बाहरी उपयोग के लिए, बड़ी क्षमता वाले केंद्रित भार, निरंतर भारी भार, कठोर वातावरण और कम प्रारंभिक लागत को प्राथमिकता देने वाली स्थितियों के लिए।

वी. उद्योग के रुझान

सुरक्षा और निम्न-कार्बन लक्ष्यों से प्रेरित, शहरी वितरण नेटवर्क, डेटा केंद्रों और नए बुनियादी ढांचे क्षेत्रों में शुष्क प्रकार के ट्रांसफार्मर की प्रवेश दर में वृद्धि जारी है; तेल में डूबे ट्रांसफार्मर, अपनी बड़ी क्षमता और लागत-प्रभावशीलता का लाभ उठाते हुए, बाहरी बिजली पारेषण और परिवर्तन के साथ-साथ औद्योगिक ऊर्जा अनुप्रयोगों में भी प्रमुख बने हुए हैं। ये दो प्रकार के उपकरण परस्पर अनन्य नहीं हैं; बल्कि, वे विभिन्न परिदृश्यों में एक-दूसरे के पूरक हैं और आधुनिक पावर ग्रिडों के सुरक्षित और कुशल संचालन का समर्थन करने के लिए मिलकर काम करते हैं।

बिजली उपकरण निर्माताओं की सलाह है कि चयन में सुरक्षा, ऊर्जा दक्षता, संचालन और रखरखाव और नियामक अनुपालन को संतुलित किया जाना चाहिए। गलत चयन के परिणामस्वरूप बढ़ी हुई लागत, सुरक्षा खतरों और अनुपालन जोखिमों से बचने के लिए लोड विशेषताओं, स्थापना वातावरण और बजट चक्रों को ध्यान में रखते हुए निर्णय व्यापक रूप से किए जाने चाहिए।
