एक नज़र में समझें: लो-वोल्टेज स्विचगियर की मुख्य तकनीकें और अनुप्रयोग अनिवार्यताएं क्या हैं?

लो-वोल्टेज स्विचगियर आधुनिक बिजली आपूर्ति और वितरण प्रणालियों में मुख्य उपकरण है, जिसका उपयोग मुख्य रूप से बिजली वितरण, सर्किट नियंत्रण, अधिभार संरक्षण, शॉर्ट-सर्किट संरक्षण, पृथ्वी रिसाव संरक्षण और बिजली निगरानी के लिए किया जाता है। इसे कारखानों, इमारतों, डेटा सेंटरों, अस्पतालों, शॉपिंग मॉल, नगरपालिका इंजीनियरिंग और अन्य क्षेत्रों में व्यापक रूप से लागू किया जाता है। कॉम्पैक्ट संरचना, उच्च सुरक्षा और विश्वसनीयता, सुविधाजनक रखरखाव और उच्च बुद्धिमत्ता की विशेषता के साथ, यह बिजली प्रणालियों के स्थिर संचालन को सुनिश्चित करने के लिए महत्वपूर्ण उपकरण है। यह लेख संरचना, मापदंडों, प्रदर्शन, चयन और अनुप्रयोग के संदर्भ में लो-वोल्टेज स्विचगियर के मुख्य तकनीकी बिंदुओं का पूरी तरह से परिचय देता है।

1. लो-वोल्टेज स्विचगियर के मुख्य घटक

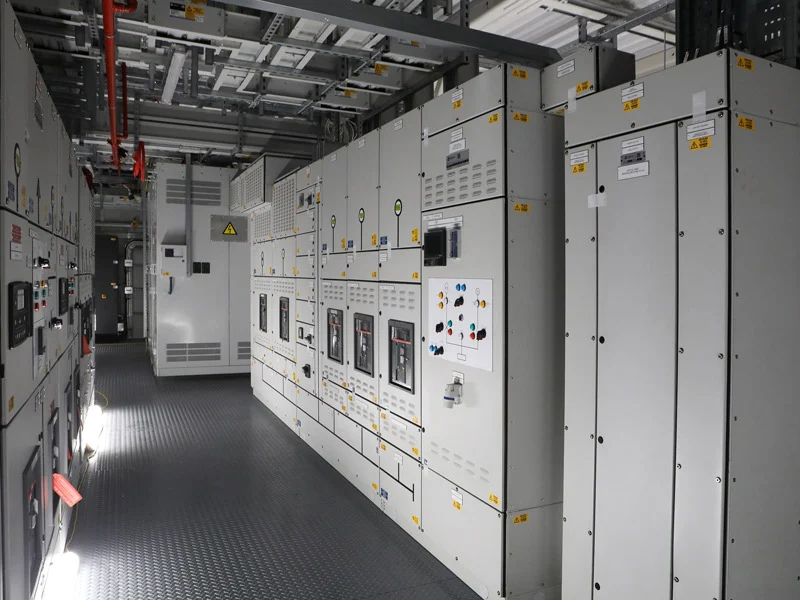

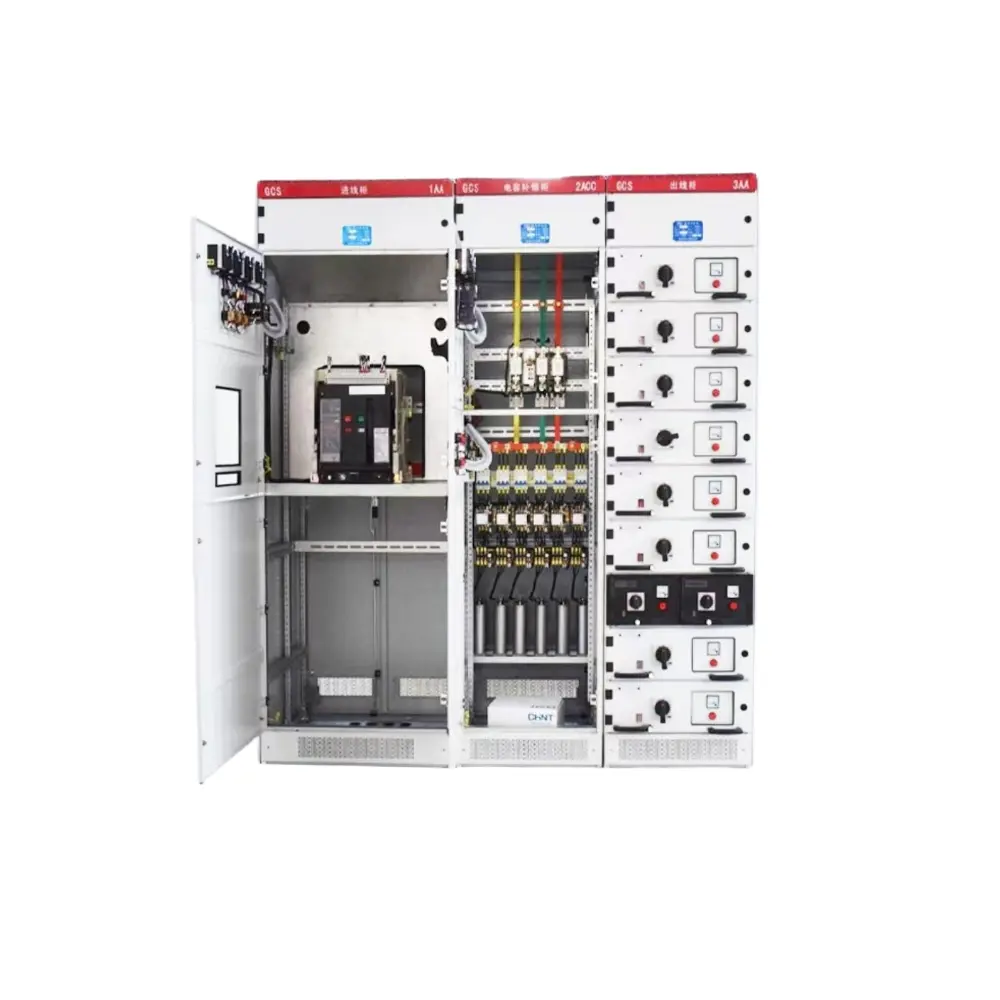

विशिष्ट लो-वोल्टेज स्विचगियर एक को अपनाता हैतीन-कम्पार्टमेंट स्वतंत्र अलगाव संरचना उच्च सुरक्षा, विश्वसनीयता और रखरखाव के लिए:

एक।ब्रेकर कम्पार्टमेंट: लंबवत रूप से व्यवस्थित, एकाधिक सर्किट ब्रेकर रखने में सक्षम; प्रत्येक सर्किट बिना किसी हस्तक्षेप के स्वतंत्र रूप से अलग हो जाता है।

बी।बस कम्पार्टमेंट: ब्रेकर डिब्बे के पीछे स्थित है और गलती को फैलने से प्रभावी ढंग से रोकने के लिए इंसुलेटिंग विभाजन द्वारा अलग किया गया है।

सी।केबल कम्पार्टमेंट: कैबिनेट के पीछे या सामने स्थित, केबल कनेक्शन और रखरखाव के लिए सुविधाजनक, विशाल स्थान और मानकीकृत वायरिंग के साथ।

संचालन और रखरखाव शैली द्वारा:

डी।पीछे से पहुंच योग्य: बड़े रखरखाव स्थान के साथ पारंपरिक मानक संरचना।

ई.सामने सुलभ: दीवार पर लगाने योग्य, कम गहराई, जगह बचाने वाला।

स्वतंत्र डिब्बे का डिज़ाइन रखरखाव के दौरान जीवित भागों के साथ आकस्मिक संपर्क से बचाता है, आर्क दोष सीमा को सीमित करता है, और उपकरण और कर्मियों की सुरक्षा में काफी सुधार करता है।

2. कुंजी रेटेड पैरामीटर्स

3. कोर विद्युत प्रदर्शन सूचकांक

a. शॉर्ट-सर्किट झेलने वाली करंट रेटिंग (एससीसीआर)

अधिकतम शॉर्ट-सर्किट करंट जिसे स्विचगियर किसी खराबी के दौरान कम समय में सुरक्षित रूप से झेल सकता है, जो उपकरण के शॉर्ट-सर्किट प्रतिरोध को निर्धारित करता है और सुरक्षित संचालन के लिए एक महत्वपूर्ण गारंटी है।

b. कम समय में वर्तमान रेटिंग को झेलें

शॉर्ट-सर्किट करंट जिसे स्विचगियर एक निर्दिष्ट समय (आमतौर पर 1 सेकंड या 0.5 सेकंड) के भीतर विरूपण या क्षति के बिना सहन कर सकता है, यह सुनिश्चित करता है कि सिस्टम गलती की स्थिति में ढह न जाए।

c. इंटरप्ट रेटिंग

अधिकतम फॉल्ट करंट जिसे एक सर्किट ब्रेकर सुरक्षित रूप से बाधित कर सकता है। यह सिस्टम के अपेक्षित शॉर्ट-सर्किट करंट से अधिक होना चाहिए, अन्यथा यह विस्फोट या आग का कारण बनेगा।

d. प्रवेश सुरक्षा रेटिंग (आईपी रेटिंग)

· IP30: जीवित भागों के साथ उंगली के संपर्क को रोकता है

· IP40: ≥1 मिमी व्यास वाली विदेशी वस्तुओं के प्रवेश को रोकता है

· IP54: धूल-रोधी और छींटे-रोधी, आर्द्र और धूल भरे वातावरण के लिए उपयुक्त

e. तापमान वृद्धि सीमा

राष्ट्रीय मानकों के अनुसार, रेटेड करंट पर दीर्घकालिक संचालन के तहत स्विचगियर का तापमान वृद्धि सीमा से अधिक नहीं होनी चाहिए, जिससे इन्सुलेशन स्थिरता और लंबे समय तक सेवा जीवन सुनिश्चित होता है।

4. लो-वोल्टेज स्विचगियर के मुख्य तकनीकी मुख्य बिंदु

(1).कैबिनेट संरचना और कंपार्टमेंटलाइज़ेशन प्रौद्योगिकी

तीन स्वतंत्र पृथक डिब्बों को अपनाता है: ब्रेकर कम्पार्टमेंट, बस कम्पार्टमेंट और केबल कम्पार्टमेंट, प्रभावी ढंग से आर्क प्रसार को रोकता है और संचालन और रखरखाव सुरक्षा में सुधार करता है।

(2)शॉर्ट-सर्किट झेलने और कम समय झेलने वाली तकनीक

मजबूत शॉर्ट-सर्किट प्रतिरोध से सुसज्जित, एससीसीआर से सख्ती से मेल खाता है और दोषों के तहत कोई विरूपण, बस विस्थापन या सिस्टम पतन सुनिश्चित करने के लिए कम समय में करंट का सामना करता है।

(3)सर्किट ब्रेकर व्यवधान एवं चयनात्मक समन्वय प्रौद्योगिकी

ब्रेकिंग क्षमता अधिकतम सिस्टम फॉल्ट करंट से मिलती है। क्षेत्रीय चयनात्मकता को कम समय की देरी और तात्कालिक सुरक्षा समन्वय के माध्यम से महसूस किया जाता है, जिससे आउटेज को केवल दोषपूर्ण सर्किट तक सीमित किया जाता है।

(4)बसबार सिस्टम डिज़ाइन और तापमान वृद्धि नियंत्रण

कम-प्रतिबाधा, कम-नुकसान, उच्च-गर्मी-अपव्यय बसबार लेआउट, दीर्घकालिक ऑपरेटिंग तापमान वृद्धि को सख्ती से नियंत्रित करने, वर्तमान क्षमता, इन्सुलेशन जीवन और उपकरण स्थिरता सुनिश्चित करने के लिए।

(5)एकीकृत सुरक्षा एवं माप प्रौद्योगिकी

सर्वांगीण सुरक्षा के लिए बुद्धिमान मीटर और सेंसर के साथ ओवरलोड, शॉर्ट-सर्किट, अर्थ लीकेज, ओवरवॉल्टेज, अंडरवोल्टेज, चरण हानि और आर्क सुरक्षा को एकीकृत करता है।

(6)बुद्धिमान और डिजिटल प्रौद्योगिकी

ऑन-लाइन मॉनिटरिंग, रिमोट कंट्रोल, फॉल्ट प्री-अलार्म, ऊर्जा सांख्यिकी और संचार नेटवर्किंग, अनअटेंडेड और इंटेलिजेंट क्लाउड-आधारित ऑपरेशन में अपग्रेड करने का समर्थन करता है।

(7)प्रवेश सुरक्षा एवं पर्यावरण अनुकूलता

IP30-IP54 सुरक्षा ग्रेड को पूरा करता है, बेहतर बहुमुखी प्रतिभा और स्थायित्व के लिए नमी, धूल, संक्षारण, उच्च और निम्न तापमान वातावरण के अनुकूल होता है।

(8)मॉड्यूलर एवं मानकीकृत डिजाइन

मॉड्यूलर इकाइयां, मानकीकृत इंटरफेस और लचीला विस्तार उत्पादन, स्थापना और कमीशनिंग समय को कम करता है और समग्र लागत को कम करता है।

5. सुरक्षा कार्य

सिस्टम सुरक्षा सुनिश्चित करने के लिए लो-वोल्टेज स्विचगियर कई सुरक्षा से सुसज्जित है:

l अधिभार संरक्षण

l शॉर्ट-सर्किट तात्कालिक सुरक्षा

l शॉर्ट-सर्किट शॉर्ट-टाइम विलंब सुरक्षा

l भू-दोष/पृथ्वी रिसाव संरक्षण

l ओवरवॉल्टेज और अंडरवोल्टेज संरक्षण

l चरण हानि और चरण अनुक्रम सुरक्षा

l आर्क फॉल्ट डिटेक्शन (एएफडी)

l उन्नत बुद्धिमान स्विचगियर भी प्रदान करता है:

l ऑन-लाइन तापमान की निगरानी

l आंशिक निर्वहन निगरानी

l बिजली की गुणवत्ता का विश्लेषण

l रिमोट फॉल्ट अलार्म

6. सामान्य संरचनात्मक प्रकार

फिक्स्ड टाइप स्विचगियर

सरल संरचना, कम लागत, उच्च विश्वसनीयता, सामान्य बिजली वितरण परिदृश्यों के लिए उपयुक्त।

दराज प्रकार स्विचगियर

प्रत्येक सर्किट एक स्वतंत्र दराज है; बिना बिजली कटौती के, अन्य सर्किटों को प्रभावित किए बिना, एक दराज निकालकर रखरखाव किया जा सकता है। उच्च विश्वसनीयता की आवश्यकता वाले अस्पतालों, डेटा केंद्रों और उत्पादन लाइनों के लिए आदर्श।

निकासी योग्य प्रकार का स्विचगियर

सुरक्षित और तेज़ रखरखाव के लिए मुख्य सर्किट ब्रेकर को पूरी तरह से वापस लिया जा सकता है।

7. लो-वोल्टेज स्विचगियर और स्विचबोर्ड के बीच अंतर

स्विचगियर: पूरी तरह से संलग्न, कम्पार्टमेंट-पृथक, निकासी योग्य सर्किट ब्रेकर, 30-चक्र कम समय का सामना, चयनात्मक समन्वय का समर्थन, उच्च सुरक्षा।

स्विचबोर्ड: खुली संरचना, निश्चित सर्किट ब्रेकर, केवल 3-चक्र कम समय का सामना, कम लागत।

स्विचगियर मुख्य इनकमिंग, कपलिंग और महत्वपूर्ण भार के लिए अधिक उपयुक्त है; स्विचबोर्ड का उपयोग टर्मिनल बिजली वितरण के लिए किया जाता है।

8. इंटेलिजेंट लो-वोल्टेज स्विचगियर

बुद्धिमान स्विचगियर एकीकृत करता है:

① बुद्धिमान सर्किट ब्रेकर

② करंट/वोल्टेज/तापमान सेंसर

③ माइक्रोप्रोसेसर-आधारित सुरक्षा उपकरण

④ बिजली प्रबंधन उपकरण

⑤ 4जी/वाईफाई/ईथरनेट संचार

यह समर्थन करता है:

① दूरस्थ निगरानी और नियंत्रण

② ऊर्जा खपत के आँकड़े और विश्लेषण

③ दोष पूर्व-अलार्म और स्वचालित रिकॉर्डिंग

④ बुद्धिमान विद्युत वितरण प्रणालियों के साथ जुड़ाव

यह स्मार्ट कारखानों, बुद्धिमान भवनों और डेटा केंद्रों के लिए एक मानक विन्यास है।

9. विशिष्ट अनुप्रयोग मामले

l बड़े ऑटोमोबाइल विनिर्माण संयंत्र

स्टैम्पिंग, वेल्डिंग, पेंटिंग और असेंबली कार्यशालाओं के लिए मुख्य बिजली वितरण और मोटर नियंत्रण प्रदान करता है। ड्रॉअर-प्रकार का बुद्धिमान स्विचगियर 24/7 उत्पादन निरंतरता सुनिश्चित करते हुए, नॉन-स्टॉप रखरखाव और सटीक गलती स्थान को सक्षम बनाता है।

l बड़े डेटा केंद्र (टियर IV)

दोहरी-बस निरर्थक बिजली वितरण को अपनाता है, मिलीसेकंड-स्तर स्विचिंग के साथ उच्च-घनत्व कैबिनेट बिजली आपूर्ति का समर्थन करता है। System availability reaches 99.999%, ideal for 7×24 uninterrupted operation.

l बड़े वाणिज्यिक परिसर और शॉपिंग मॉल

प्रकाश व्यवस्था, एचवीएसी, लिफ्ट, अग्निशमन और दुकान सर्किट के लिए बिजली वितरित करता है। Intelligent loop monitoring and energy consumption statistics optimize power management and reduce operation costs.

l शहरी जल संयंत्र एवं सीवेज उपचार संयंत्र

आर्द्र और धूल भरे वातावरण में पंप, पंखे, ग्रिड और डोजिंग सिस्टम को शक्ति प्रदान करना। पूर्ण सुरक्षा नगरपालिका जल आपूर्ति और सीवेज उपचार के स्थिर संचालन को सुनिश्चित करती है।

l ग्रेड ए अस्पताल एवं चिकित्सा केंद्र

ऑपरेटिंग रूम, आईसीयू, प्रयोगशालाओं और इमेजिंग केंद्रों के लिए अत्यधिक विश्वसनीय दोहरे बिजली वितरण की आपूर्ति करता है। शून्य-व्यवधान स्विचिंग चिकित्सा सुरक्षा की गारंटी देता है।

l पीवी और पवन ऊर्जा स्टेशन

इन्वर्टर संगम, ग्रिड से जुड़े नियंत्रण और ऊर्जा भंडारण बिजली वितरण के लिए उपयोग किया जाता है, जो पूर्ण सुरक्षा सुरक्षा के साथ कठोर बाहरी वातावरण के लिए उपयुक्त है।

l हवाई अड्डे और रेल पारगमन केंद्र

टर्मिनलों, सुरक्षा प्रणालियों, टिकटिंग और प्रकाश व्यवस्था के लिए अत्यधिक विश्वसनीय शक्ति सुनिश्चित करता है। दोहरी-शक्ति स्वचालित स्विचिंग निर्बाध परिवहन हब संचालन की गारंटी देती है।

l उच्च-वृद्धि वाले आवासीय और स्मार्ट समुदाय

बिजली वितरण, सार्वजनिक प्रकाश व्यवस्था, अग्निशमन, लिफ्ट और चार्जिंग पाइल्स के निर्माण के लिए उपयोग किया जाता है। कॉम्पैक्ट संरचना और पूर्ण सुरक्षा सामुदायिक बिजली की गुणवत्ता में सुधार करती है।

10. बाज़ार का आकार और विकास के रुझान

मार्केट के खरीददार और बेचने वाले

वैश्विक बाजार: 2025 में लगभग 54-56 बिलियन अमरीकी डालर, 2032 तक 83 बिलियन अमरीकी डालर से अधिक होने का अनुमान है, 6%-7% की सीएजीआर के साथ।

चीन बाजार: 2025 में लगभग 169 बिलियन आरएमबी, सालाना 7.8% की दर से बढ़ रहा है; चीन दुनिया का सबसे बड़ा एकल बाज़ार है, जिसकी वैश्विक हिस्सेदारी 21% से अधिक है।

प्रमुख चालक: नई बिजली प्रणालियाँ, डेटा केंद्र, नई ऊर्जा, बुद्धिमान विनिर्माण, शहरी बुनियादी ढाँचा और ईवी चार्जिंग।

विकास के रुझान

बुद्धि मानक बन जाती है

स्मार्ट ब्रेकर, सेंसर, IoT, क्लाउड मॉनिटरिंग, फॉल्ट प्री-अलार्म और रिमोट O&M को व्यापक रूप से अपनाया गया है, जो "निष्क्रिय सुरक्षा" से "सक्रिय भविष्यवाणी" की ओर बढ़ रहा है।

उच्च विश्वसनीयता एवं सुरक्षा उन्नयन

आर्क संरक्षण, आंशिक निर्वहन निगरानी, ​​​​तापमान वृद्धि निगरानी और चयनात्मक समन्वय आवश्यक हो जाता है; उच्च आईपी रेटिंग और मजबूत शॉर्ट-सर्किट प्रतिरोध।

हरित एवं ऊर्जा-बचत

कम-नुकसान, उच्च दक्षता वाली बसें और घटक, कम-कार्बन सामग्री और पर्यावरण-अनुकूल प्रक्रियाएं, कार्बन तटस्थता लक्ष्यों से मेल खाती हैं।

दराज/निकासी योग्य प्रकारों की अधिक हिस्सेदारी

उद्योग, डेटा सेंटर, अस्पतालों आदि में तेजी से विकास, नॉन-स्टॉप रखरखाव का समर्थन करना और निरंतर बिजली आपूर्ति सुनिश्चित करना।

नई ऊर्जा के प्रति गहरा अनुकूलन

एंटी-बैक-चार्जिंग, ओवरवॉल्टेज सुरक्षा और ग्रिड-कनेक्टेड नियंत्रण के साथ पीवी, पवन ऊर्जा, ऊर्जा भंडारण और ईवी चार्जिंग के लिए विशेष समाधान।

मॉड्यूलर, मानकीकृत, कॉम्पैक्ट

तेज स्थापना, छोटे पदचिह्न, उच्च-घनत्व बिजली आपूर्ति और तेजी से वितरण के लिए लचीला विस्तार।

निष्कर्ष

लो-वोल्टेज बिजली वितरण प्रणालियों के मुख्य उपकरण के रूप में, लो-वोल्टेज स्विचगियर की संरचनात्मक डिजाइन, सुरक्षा कॉन्फ़िगरेशन और विनिर्माण प्रक्रिया सीधे बिजली आपूर्ति विश्वसनीयता, उपकरण सुरक्षा और कर्मियों की सुरक्षा को प्रभावित करती है। बुद्धिमत्ता, हरितीकरण, उच्च विश्वसनीयता और मॉड्यूलरीकरण के रुझानों से प्रेरित होकर, उद्योग स्थिर विकास बनाए रखेगा। उच्च-स्तरीय, ब्रांडेड और वैश्विक क्षमताएं प्रमुख प्रतिस्पर्धात्मकता बन जाएंगी। उच्च-गुणवत्ता और विश्वसनीय स्विचगियर का चयन प्रभावी ढंग से बिजली वितरण प्रणालियों की स्थिरता में सुधार कर सकता है, दोष जोखिम को कम कर सकता है और सुरक्षित और स्थिर बिजली के लिए ठोस समर्थन प्रदान कर सकता है।

सामान्य प्रश्नोत्तर

1. लो-वोल्टेज स्विचगियर का उपयोग मुख्य रूप से कहाँ किया जाता है?

इसका उपयोग बिजली वितरण, नियंत्रण और सुरक्षा के लिए कारखानों, आवासीय क्षेत्रों, शॉपिंग मॉल, अस्पतालों, डेटा केंद्रों और नगरपालिका परियोजनाओं में किया जाता है।

2.मुख्य संरचनात्मक प्रकार क्या हैं??

विश्वसनीयता आवश्यकताओं के आधार पर निश्चित प्रकार, दराज प्रकार और निकासी योग्य प्रकार का चयन किया जाता है।

3.आईपी ​​रेटिंग का क्या मतलब है?

सामान्य इनडोर वातावरण के लिए IP30/IP40; IP54 डस्टप्रूफ और स्पलैश-प्रूफ है, जो आर्द्र और धूल भरी जगहों के लिए उपयुक्त है।

4.चयनात्मक समन्वय क्या है?केवल फॉल्ट के निकटतम ब्रेकर ही ट्रिप होता है, जिससे बड़े पैमाने पर बिजली कटौती से बचा जा सकता है और आपूर्ति की विश्वसनीयता में सुधार हो सकता है।

5.बुद्धिमान स्विचगियर के क्या फायदे हैं?

रिमोट मॉनिटरिंग, फॉल्ट प्री-अलार्म, ऊर्जा सांख्यिकी, स्वचालित रिकॉर्डिंग, अनअटेंडेड और स्मार्ट ऑपरेशन।

6. क्या स्विचगियर को अनुकूलित किया जा सकता है?

हां, हम करंट, वोल्टेज, सर्किट, फ़ंक्शन, आकार और सुरक्षा स्तर के अनुकूलन का समर्थन करते हैं।

7. डिलीवरी का समय क्या है?

मानक उत्पादों के लिए 7-15 दिन; अनुकूलित परियोजनाओं के लिए 15-30 दिन।
