बॉक्स-प्रकार सबस्टेशन क्या है?

क्या iaए बॉक्स-प्रकार सबस्टेशन?

ए बॉक्स-प्रकार सबस्टेशनए के रूप में भी जाना जाता है पूर्वनिर्मितया कॉम्पैक्ट सबस्टेशन, एक फ़ैक्टरी-असेंबल, संलग्न इकाई है जो पारंपरिक विद्युत सबस्टेशन के सभी आवश्यक घटकों को एक एकल, मौसम प्रतिरोधी धातु आवास में एकीकृत करती है। इसे मध्यम-वोल्टेज (एमवी) से निम्न-वोल्टेज (एलवी) बिजली परिवर्तन और वितरण के लिए डिज़ाइन किया गया है।

इसे एक "प्लग-एंड-प्ले" बिजली वितरण स्टेशन के रूप में सोचें जो बड़े, ईंट-और-मोर्टार सबस्टेशन भवनों को प्रतिस्थापित करता है।

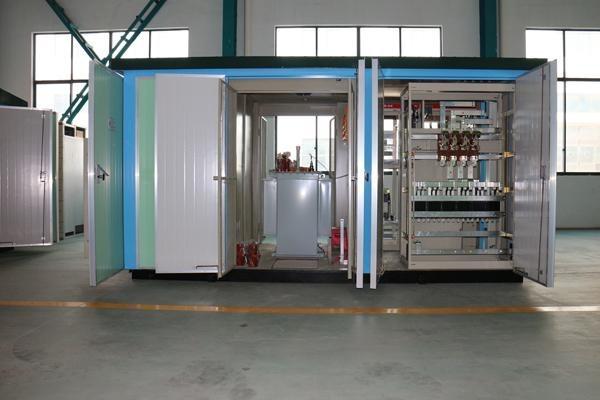

ए के घटकबॉक्स-प्रकार सबस्टेशन

A बॉक्स-प्रकार सबस्टेशन इसे तीन मुख्य डिब्बों के साथ डिज़ाइन किया गया है: उच्च-वोल्टेज स्विचगियर, एक ट्रांसफार्मर, और कम-वोल्टेज वितरण उपकरण। प्रत्येक कम्पार्टमेंट कुशल बिजली रूपांतरण और वितरण सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।

हाई-वोल्टेज स्विचगियर

आमतौर पर 10 केवी या 35 केवी के रेटेड वोल्टेज पर काम करता है।

घरेलू स्तर पर निर्मित या आयातित रिंग मुख्य इकाइयां और वैक्यूम सर्किट ब्रेकर की विशेषताएं।

सुरक्षा बढ़ाने के लिए करंट-सीमित फ़्यूज़ से लैस।

ट्रान्सफ़ॉर्मर

तेल में डूबे और सूखे दोनों प्रकार के कॉन्फ़िगरेशन में उपलब्ध है।

1600 केवीए तक के ट्रांसफार्मर को समायोजित करने में सक्षम।

इसमें इन्सुलेटिंग या धातु सामग्री से बना एक सुरक्षात्मक घेरा है।

कम वोल्टेज वितरण उपकरण

इसमें बिजली वितरण पैनल, प्रकाश पैनल, मीटरिंग पैनल और प्रतिक्रियाशील बिजली मुआवजा पैनल शामिल हैं।

स्वचालित तापमान और संक्षेपण नियंत्रण प्रणालियों से सुसज्जित।

उपयोगकर्ता तक कुशल बिजली वितरण प्राप्त करने में मदद करता है।

कंटेनर-प्रकार के सबस्टेशनों की विशेषताएं

(1) उन्नत तकनीक, सुरक्षित और विश्वसनीय; (2) स्वचालन की उच्च डिग्री; (3) फैक्टरी प्रीफैब्रिकेशन; (4) लचीले विन्यास विकल्प; (5) तीव्र परिणामों के साथ लागत प्रभावी; (6) सघन पदचिह्न; (7) सौंदर्य की दृष्टि से मनभावन डिज़ाइन जो परिवेश के साथ अच्छी तरह मेल खाता है।

बॉक्स-प्रकार के सबस्टेशनों का वर्गीकरण

1) मॉड्यूलर प्रकार। उच्च और निम्न-वोल्टेज स्विचगियर और ट्रांसफार्मर को एक धातु के बाड़े के भीतर रखा जाता है, जिसमें उच्च और निम्न-वोल्टेज वितरण उपकरण के भीतर एक परिचालन गलियारा आरक्षित होता है। इस प्रकार का कंटेनर-प्रकार सबस्टेशन आकार में अपेक्षाकृत बड़ा है और आज इसका उपयोग शायद ही कभी किया जाता है।

(2) एकीकृत इकाई प्रकार। उपकरणों के मौजूदा पूर्ण सेटों का उपयोग करने के बजाय, एकल इकाई बनाने के लिए उच्च और निम्न-वोल्टेज नियंत्रण और सुरक्षा उपकरणों को सीधे बाड़े के अंदर स्थापित किया जाता है। रखरखाव-मुक्त संचालन के लिए डिज़ाइन किए गए, इन बाड़ों में संचालन गलियारे का अभाव है और ये कॉम्पैक्ट हैं; इन्हें यूरोपीय-शैली या मानक-प्रकार के बॉक्स-प्रकार सबस्टेशन के रूप में भी जाना जाता है।

(3) एकीकृत प्रकार। यह डिज़ाइन उच्च और निम्न-वोल्टेज वितरण उपकरण और ट्रांसफार्मर के मुख्य निकाय को ट्रांसफार्मर तेल टैंक के भीतर एक साथ रखकर, एक एकल इकाई बनाकर उच्च-वोल्टेज नियंत्रण और सुरक्षा उपकरणों को सरल बनाता है। यह और भी अधिक कॉम्पैक्ट है, जिसका आयतन समान क्षमता के तेल में डूबे ट्रांसफार्मर के बराबर है - यूरोपीय शैली के बॉक्स-प्रकार के सबस्टेशन का लगभग एक तिहाई आकार। इसे अमेरिकी शैली के बॉक्स-प्रकार सबस्टेशन या कॉम्पैक्ट-प्रकार बॉक्स-प्रकार सबस्टेशन के रूप में भी जाना जाता है।

के प्रकार और मॉडलबॉक्स-प्रकार सबस्टेशनs

बॉक्स-प्रकार सबस्टेशनविभिन्न परिचालन आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के मॉडल और कॉन्फ़िगरेशन में उपलब्ध हैं। प्रत्येक मॉडल को विशिष्ट लाभ प्रदान करने और उपयोगकर्ताओं की विशिष्ट आवश्यकताओं को पूरा करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।

सामान्य मॉडल

हाई-वोल्टेज स्विचगियर मॉडल

ड्राई-टाइप ट्रांसफार्मर कैबिनेट मॉडल

लो-वोल्टेज स्विचगियर मॉडल

वैश्विक मानक मॉडल

यूरोपीय शैली: केंद्रीकृत घटकों के साथ आकार में बड़ा।

अमेरिकी शैली: बेहतर कूलिंग प्रदर्शन प्रदान करता है लेकिन आकार में बड़ा है।

एकीकृत: छोटा पदचिह्न, लेकिन अमेरिकी शैली के समान लाभ प्रदान करता है।

संचालन एवं रखरखाव दिशानिर्देश

प्रभावी संचालन और रखरखाव रणनीतियाँ जीवनकाल और विश्वसनीयता के लिए महत्वपूर्ण हैंबॉक्स-प्रकार सबस्टेशनएस। नियमित निरीक्षण और रखरखाव गतिविधियाँ अप्रत्याशित विफलताओं को रोकती हैं और निर्बाध बिजली आपूर्ति सुनिश्चित करती हैं।

बुनियादी परिचालन आवश्यकताएँ

पानी के प्रवेश को रोकने के लिए ऊंचे मंच पर स्थापित करें।

सुरक्षा सुनिश्चित करने के लिए ग्राउंडिंग ग्रिड से विश्वसनीय कनेक्शन सुनिश्चित करें।

सबस्टेशन के आसपास के क्षेत्र को साफ और मलबे से मुक्त रखें।

नियमित निरीक्षण एवं रखरखाव

हाई-वोल्टेज उपकरण और ट्रांसफार्मर का नियमित निरीक्षण करें।

सुरक्षित संचालन सुनिश्चित करने के लिए इन्सुलेशन परीक्षण करें।

ज़्यादा गरम होने से बचाने के लिए शीतलन प्रणाली बनाए रखें।

चुनौतियाँ और विचार

जबकिबॉक्स-प्रकार सबस्टेशनयह कई लाभ प्रदान करता है, ऐसी चुनौतियाँ भी हैं जिन पर सावधानीपूर्वक विचार करने की आवश्यकता है। ये चुनौतियाँ पर्यावरणीय प्रभाव और परिचालन सीमाओं सहित विभिन्न पहलुओं को कवर करती हैं।

पर्यावरण और सुरक्षा संबंधी विचार

ज़्यादा गरम होने का ख़तरा और पर्याप्त वेंटिलेशन की आवश्यकता।

सामग्रियों के अनुचित निपटान से संभावित पर्यावरणीय प्रभाव।

अनधिकृत पहुंच को रोकने के लिए सुरक्षा उपाय.

परिचालन सीमाएँ

कुछ ट्रांसफार्मर मॉडलों की क्षमता सीमाएँ।

परिचालन संबंधी समस्याओं से बचने के लिए निरंतर रखरखाव की आवश्यकता।

मौजूदा प्रणालियों के साथ एकीकरण से संबंधित चुनौतियाँ।

निष्कर्ष

एक बॉक्स-प्रकार सबस्टेशन एमवी-एलवी बिजली परिवर्तन और वितरण के लिए एक फैक्ट्री-असेंबल संलग्न धातु इकाई है, जो पारंपरिक सबस्टेशनों के लिए "प्लग-एंड-प्ले" विकल्प के रूप में मुख्य घटकों (उच्च-वोल्टेज स्विचगियर, ट्रांसफार्मर, कम-वोल्टेज उपकरण) को एकीकृत करता है।

इसमें उन्नत तकनीक, लचीला विन्यास, कॉम्पैक्ट आकार और लागत-प्रभावशीलता, तीन मुख्य प्रकार (मॉड्यूलर, यूरोपीय शैली, अमेरिकी शैली) और विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न मॉडल शामिल हैं। ओवरहीटिंग और एकीकरण समस्याओं जैसी चुनौतियों से निपटने के लिए उचित संचालन और रखरखाव आवश्यक है।

सीईएचओ लचीले अनुकूलन के अपने मुख्य लाभ के साथ इलेक्ट्रिक उत्कृष्टता, सभी मानक मॉडलों को कवर करने वाले अनुरूप समाधान (वोल्टेज, क्षमता, अनुप्रयोग परिदृश्य) की पेशकश करता है। यह स्थिरता के लिए उच्च-गुणवत्ता वाले कोर घटकों और कड़ाई से नियंत्रित ट्रांसफार्मर का उपयोग करता है, साथ ही बुद्धिमान कम-वोल्टेज नियंत्रण भी करता है। मानकीकृत प्रीफैब्रिकेशन, उपयोगकर्ता के अनुकूल रखरखाव और पेशेवर बिक्री के बाद सेवा के साथ, यह कुशल, सुरक्षित और लागत प्रभावी बिजली समाधान प्रदान करता है।

यदि आपकी कोई संबंधित आवश्यकता है, तो कृपया अधिक जानकारी के लिए हमारी वेबसाइट पर जाएँ या सीधे हमारी पेशेवर टीम से परामर्श करें। याद रखें, चुननासीईएचओ मतलब विश्वसनीयता और नवीनता चुनना!

बॉक्स-प्रकार सबस्टेशन (पूर्वनिर्मित/कॉम्पैक्ट सबस्टेशन) अक्सर पूछे जाने वाले प्रश्नS

मूल जानकारी

Q1: बॉक्स-प्रकार सबस्टेशन क्या है?

ए: एक बॉक्स-प्रकार सबस्टेशन, जिसे प्रीफैब्रिकेटेड या कॉम्पैक्ट सबस्टेशन भी कहा जाता है, एक फैक्ट्री-असेंबल, संलग्न इकाई है जो पारंपरिक विद्युत सबस्टेशन के सभी आवश्यक घटकों को एक एकल, मौसम प्रतिरोधी धातु आवास में एकीकृत करता है। इसका उपयोग मध्यम-वोल्टेज (एमवी) से निम्न-वोल्टेज (एलवी) बिजली परिवर्तन और वितरण के लिए किया जाता है, जो बड़े ईंट-और-मोर्टार सबस्टेशन भवनों के लिए "प्लग-एंड-प्ले" विकल्प के रूप में कार्य करता है।

Q2: बॉक्स-प्रकार सबस्टेशन के मुख्य घटक क्या हैं?

उत्तर: इसमें तीन मुख्य डिब्बे होते हैं, जिनमें से प्रत्येक की बिजली रूपांतरण और वितरण में महत्वपूर्ण भूमिका होती है:

हाई-वोल्टेज स्विचगियर: आमतौर पर 10 केवी या 35 केवी पर संचालित होता है, जो रिंग मुख्य इकाइयों, वैक्यूम सर्किट ब्रेकर और करंट-सीमित फ़्यूज़ से सुसज्जित होता है।

ट्रांसफार्मर: तेल में डूबे और सूखे प्रकार के विन्यास में उपलब्ध, एक सुरक्षात्मक इन्सुलेशन या धातु आवरण के साथ 1600 केवीए तक सक्षम।

कम वोल्टेज वितरण उपकरण: इसमें बिजली वितरण पैनल, प्रकाश पैनल, मीटरिंग पैनल, प्रतिक्रियाशील बिजली क्षतिपूर्ति पैनल और स्वचालित तापमान/संक्षेपण नियंत्रण प्रणाली शामिल हैं।

विशेषताएँ

Q3: बॉक्स-प्रकार सबस्टेशनों की प्रमुख विशेषताएं क्या हैं?

उत्तर: मुख्य विशेषताएं हैं: (1) उन्नत तकनीक, सुरक्षित और विश्वसनीय; (2) स्वचालन की उच्च डिग्री; (3) फैक्टरी प्रीफैब्रिकेशन; (4) लचीले विन्यास विकल्प; (5) तीव्र परिणामों के साथ लागत प्रभावी; (6) सघन पदचिह्न; (7) सौंदर्यपूर्ण रूप से मनभावन डिज़ाइन जो परिवेश के साथ मिश्रित होता है।

वर्गीकरण एवं मॉडल

Q4: बॉक्स-प्रकार सबस्टेशनों के मुख्य वर्गीकरण क्या हैं?

उत्तर: तीन मुख्य प्रकार हैं:

मॉड्यूलर प्रकार: उच्च और निम्न-वोल्टेज स्विचगियर और ट्रांसफार्मर एक परिचालन गलियारे के साथ धातु के बाड़े में हैं; अपेक्षाकृत बड़ा और अब शायद ही कभी उपयोग किया जाता है।

एकीकृत इकाई प्रकार: उच्च और निम्न-वोल्टेज नियंत्रण/सुरक्षा उपकरण सीधे बाड़े में स्थापित किए जाते हैं (कोई परिचालन गलियारा नहीं), रखरखाव-मुक्त, कॉम्पैक्ट; इसे यूरोपीय-शैली या मानक-प्रकार भी कहा जाता है।

एकीकृत प्रकार: उच्च और निम्न-वोल्टेज वितरण उपकरण और ट्रांसफार्मर मुख्य निकाय ट्रांसफार्मर तेल टैंक में रखे जाते हैं, अधिक कॉम्पैक्ट (यूरोपीय शैली का लगभग 1/3 आकार); इसे अमेरिकी-शैली या कॉम्पैक्ट-प्रकार भी कहा जाता है।

Q5: बॉक्स-प्रकार के सबस्टेशनों के कौन से मॉडल उपलब्ध हैं?

उत्तर: विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न मॉडल हैं, जिनमें शामिल हैं: हाई-वोल्टेज स्विचगियर मॉडल, ड्राई-टाइप ट्रांसफार्मर कैबिनेट मॉडल, लो-वोल्टेज स्विचगियर मॉडल, ग्लोबल स्टैंडर्ड मॉडल (यूरोपीय शैली: केंद्रीकृत घटकों के साथ बड़ा; अमेरिकी शैली: बेहतर शीतलन लेकिन बड़ा; एकीकृत: अमेरिकी शैली के फायदे के साथ छोटे पदचिह्न)।

संचालन एवं रखरखाव

Q6: बॉक्स-प्रकार के सबस्टेशनों के लिए बुनियादी परिचालन आवश्यकताएँ क्या हैं?

ए: बुनियादी आवश्यकताएं हैं: (1) पानी के प्रवेश को रोकने के लिए ऊंचे मंच पर स्थापित करना; (2) सुरक्षा के लिए ग्राउंडिंग ग्रिड से विश्वसनीय कनेक्शन सुनिश्चित करें; (3) सबस्टेशन के आसपास के क्षेत्र को साफ और मलबे से मुक्त रखें।

Q7: बॉक्स-प्रकार के सबस्टेशनों के लिए कौन से नियमित निरीक्षण और रखरखाव की आवश्यकता है?

ए: नियमित रखरखाव में शामिल हैं: (1) उच्च वोल्टेज उपकरण और ट्रांसफार्मर का निरीक्षण करना; (2) सुरक्षित संचालन सुनिश्चित करने के लिए इन्सुलेशन परीक्षण आयोजित करना; (3) अति ताप को रोकने के लिए शीतलन प्रणाली को बनाए रखना।

चुनौतियाँ और विचार

प्रश्न8: बॉक्स-प्रकार के सबस्टेशनों के लिए किन पर्यावरणीय और सुरक्षा संबंधी बातों पर ध्यान दिया जाना चाहिए?

ए: मुख्य विचार हैं: (1) ज़्यादा गरम होने का जोखिम, जिसके लिए पर्याप्त वेंटिलेशन की आवश्यकता होती है; (2) अनुचित सामग्री निपटान से संभावित पर्यावरणीय प्रभाव; (3) अनधिकृत पहुंच को रोकने के लिए सुरक्षा उपाय।

Q9: बॉक्स-प्रकार के सबस्टेशनों की क्या परिचालन सीमाएँ हैं?

ए: मुख्य सीमाएँ हैं: (1) कुछ ट्रांसफार्मर मॉडल की क्षमता सीमाएँ; (2) परिचालन संबंधी समस्याओं से बचने के लिए निरंतर रखरखाव की आवश्यकता; (3) मौजूदा प्रणालियों के साथ एकीकरण में चुनौतियाँ।
