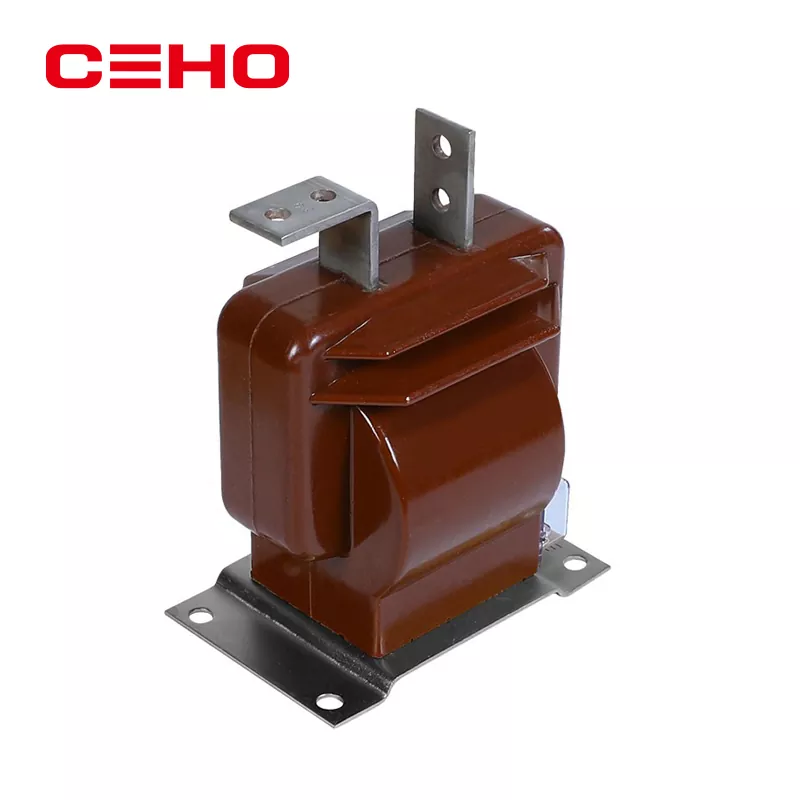

करंट इंस्ट्रूमेंट ट्रांसफार्मर क्या है?

यह गहन लेख बताता है कि क्यावर्तमान उपकरण ट्रांसफार्मरयह है, यह कैसे काम करता है, यह विद्युत प्रणालियों में क्यों महत्वपूर्ण है, इसकी तुलना अन्य उपकरण ट्रांसफार्मर से कैसे की जाती है, किसी एक को कैसे चुना जाए, और अक्सर पूछे जाने वाले प्रश्न - सभी आधिकारिक परिभाषाओं और उद्योग मानकों द्वारा समर्थित हैं। वर्तमान उपकरण ट्रांसफार्मर, जिसे आमतौर पर कहा जाता हैवर्तमान ट्रांसफार्मर (सीटी), उपकरणों और रिले के लिए सुरक्षित, मानक मानों पर धाराओं को स्केल करके उच्च वोल्टेज विद्युत सर्किट के सटीक वर्तमान माप, सुरक्षा और नियंत्रण को सक्षम करें।

विषयसूची

1. करंट इंस्ट्रूमेंट ट्रांसफार्मर क्या है?
2. करंट ट्रांसफार्मर कैसे काम करता है?
3. करंट इंस्ट्रूमेंट ट्रांसफार्मर का उपयोग क्यों करें?
4. करंट इंस्ट्रूमेंट ट्रांसफार्मर किस प्रकार के होते हैं?
5. सही करंट उपकरण ट्रांसफार्मर का चयन कैसे करें?
6. सामान्य अनुप्रयोग क्या हैं?
7. अक्सर पूछे जाने वाले प्रश्न (FAQ)

करंट इंस्ट्रूमेंट ट्रांसफार्मर क्या है?

A वर्तमान उपकरण ट्रांसफार्मर(ए के रूप में भी जाना जाता हैर्तमान ट्रांसफार्मरया CT) एक विशिष्ट प्रकार हैउपकरण ट्रांसफार्मरबिजली प्रणालियों से बहुत उच्च वैकल्पिक धाराओं (एसी) को आनुपातिक, कम धारा में स्केल करने के लिए डिज़ाइन किया गया है जिसे मीटर, सुरक्षात्मक रिले और नियंत्रण उपकरणों से सुरक्षित रूप से जोड़ा जा सकता है।

सीटी की परिभाषित भूमिका उन सर्किटों पर सुरक्षित, सटीक वर्तमान संवेदन की अनुमति देना है जहां उच्च धारा और उच्च वोल्टेज के कारण प्रत्यक्ष माप खतरनाक या अव्यावहारिक होगा।

करंट ट्रांसफार्मर कैसे काम करता है?

वर्तमान ट्रांसफार्मर का संचालन सिद्धांत चुंबकीय प्रेरण पर आधारित है: जब प्राथमिक कंडक्टर के माध्यम से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह एक चुंबकीय क्षेत्र बनाता है। यह चुंबकीय प्रवाह विद्युत चुम्बकीय प्रेरण के माध्यम से सीटी की द्वितीयक वाइंडिंग में आनुपातिक धारा उत्पन्न करता है।

• प्राथमिक वाइंडिंग:आमतौर पर एक ही मोड़ (अक्सर कंडक्टर ही)।
• द्वितीयक वाइंडिंग:कम धारा उत्पन्न करने के लिए महीन तार के कई मोड़।
• चुंबकीय कोर:फ्लक्स को कुशलतापूर्वक निर्देशित करने के लिए उच्च पारगम्यता सामग्री।

परिणाम एक द्वितीयक धारा है जो प्राथमिक धारा का एक निश्चित अनुपात है (उदाहरण के लिए, 1000:5 सीटी 5 ए का उत्पादन करेगा जब प्राथमिक धारा 1000 ए है), माप उपकरणों को सुरक्षित रूप से और उच्च सटीकता के साथ संचालित करने में सक्षम बनाता है।

करंट इंस्ट्रूमेंट ट्रांसफार्मर का उपयोग क्यों करें?

आधुनिक विद्युत प्रणालियों के लिए वर्तमान ट्रांसफार्मर कई कारणों से आवश्यक हैं:

1. सुरक्षा:वे उपकरणों और कर्मियों को खतरनाक उच्च-वोल्टेज प्राथमिक सर्किट से अलग करते हैं।
2. शुद्धता:वे सटीक पैमाइश और लोड निगरानी के लिए मानकीकृत वर्तमान स्तर प्रदान करते हैं।
3. सुरक्षात्मक कार्य:वे दोषों का पता लगाने और सर्किट ब्रेकरों को ट्रिगर करने के लिए रिले और सुरक्षा के साथ काम करते हैं।

सीटी के बिना, पारंपरिक उपकरणों के साथ उच्च-वर्तमान नेटवर्क को मापना या सुरक्षित करना खतरनाक, गलत या दोनों होगा।

करंट इंस्ट्रूमेंट ट्रांसफार्मर किस प्रकार के होते हैं?

वर्तमान ट्रांसफार्मर स्थापना और अनुप्रयोग के आधार पर कई रूपों में आते हैं:

• बार-प्रकार सीटी:प्राथमिक कंडक्टर कई माध्यमिक घुमावों के साथ कोर से होकर गुजरता है।
• रिंग (टोरॉयडल) सीटी:कंडक्टर के साथ रिंग कोर इसके माध्यम से पारित; रेट्रोफ़िट माप के लिए आदर्श।
• विंडो सीटी:इस प्रकार डिज़ाइन किया गया है कि प्राथमिक कंडक्टर को आसानी से पिरोया जा सके।
• स्प्लिट-कोर सीटी:वियोग के बिना सुविधाजनक स्थापना के लिए क्लैंप-ऑन प्रकार सीटी।

प्रत्येक प्रकार विभिन्न स्थापना आवश्यकताओं और सटीकता आवश्यकताओं का समर्थन करता है। उच्च-वोल्टेज सबस्टेशन अक्सर मजबूत बार या विंडो प्रकारों का उपयोग करते हैं, जबकि रखरखाव या रेट्रोफिट परिदृश्य स्प्लिट-कोर प्रारूपों का उपयोग कर सकते हैं।

सही करंट उपकरण ट्रांसफार्मर का चयन कैसे करें?

सही CT का चयन इस पर निर्भर करता है:

1. प्राथमिक वर्तमान रेटिंग:अधिकतम अपेक्षित लोड करंट से मेल खाना चाहिए।
2. माध्यमिक मानक आउटपुट:आमतौर पर 5 ए या 1 ए.
3. सटीकता वर्ग:पैमाइश बनाम सुरक्षात्मक कार्यों के लिए आवश्यक परिशुद्धता।
4. तापमान और पर्यावरण रेटिंग:स्थापना शर्तों के लिए.

सामान्य अनुप्रयोग क्या हैं?

CT का उपयोग कई इलेक्ट्रिकल इंजीनियरिंग क्षेत्रों में किया जाता है:

• मीटरिंग: बिलिंग और लोड गणना के लिए करंट मापें।
• सुरक्षा: ओवरकरंट या गलती की स्थिति का पता लगाएं और ब्रेकर ट्रिप शुरू करें।
• नियंत्रण प्रणालियाँ: SCADA या स्वचालन प्रणालियों को वास्तविक समय डेटा फ़ीड करें।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

"इंस्ट्रूमेंट ट्रांसफार्मर" का क्या मतलब है?
एक उपकरण ट्रांसफार्मर एक उपकरण है जो प्राथमिक सर्किट को लोड या परेशान किए बिना माप और सुरक्षा के लिए उच्च शक्ति प्रणाली मात्रा (वर्तमान या वोल्टेज) को मानकीकृत स्तर तक मापता है।

करंट ट्रांसफार्मर पावर ट्रांसफार्मर से किस प्रकार भिन्न है?
एक वर्तमान ट्रांसफार्मर माप और सुरक्षा के लिए सटीक स्केलिंग पर ध्यान केंद्रित करता है, जबकि एक पावर ट्रांसफार्मर न्यूनतम नुकसान के साथ वोल्टेज स्तरों के बीच बिजली स्थानांतरित करने पर ध्यान केंद्रित करता है।

सीटी को कभी भी ओपन सेकेंडरी के साथ संचालित क्यों नहीं किया जाना चाहिए?
सीटी सेकेंडरी को खुला छोड़ने से खतरनाक रूप से उच्च वोल्टेज हो सकता है क्योंकि ट्रांसफार्मर करंट बनाए रखने की कोशिश करता है, जिससे इन्सुलेशन टूटने और सुरक्षा संबंधी खतरे होते हैं।

मानक द्वितीयक धारा रेटिंग क्या है?
सामान्य उपकरण और रिले इनपुट आवश्यकताओं से मेल खाने के लिए मानक सीटी सेकेंडरी आउटपुट आमतौर पर 1 ए या 5 ए होते हैं।

क्या वर्तमान ट्रांसफार्मर का उपयोग डीसी माप के लिए किया जा सकता है?
मानक सीटी एसी चुंबकीय प्रेरण पर काम करते हैं और डीसी के लिए उपयुक्त नहीं हैं; इसके बजाय विशेष सेंसर (जैसे, हॉल प्रभाव) का उपयोग किया जाता है।
