एमएनएस लो-वोल्टेज ड्रा-आउट स्विचगियर क्या है

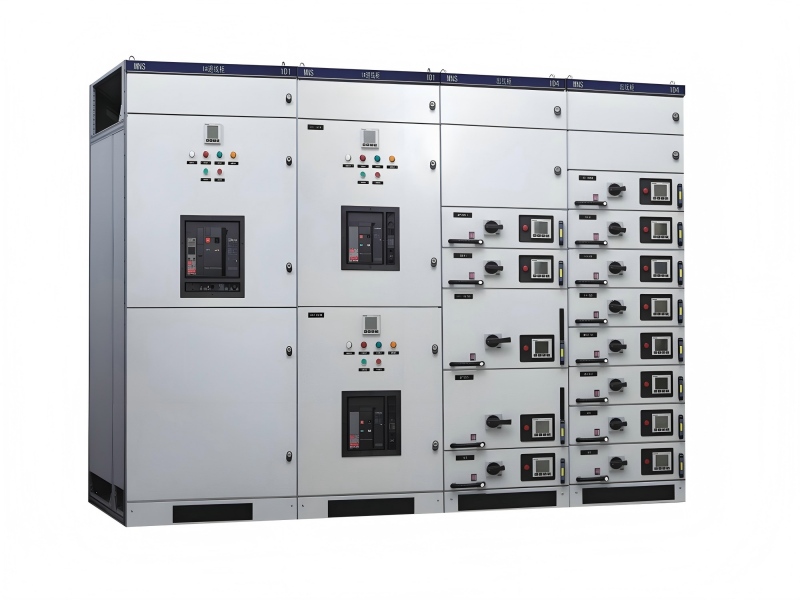

एमएनएस लो-वोल्टेज ड्रा-आउट स्विचगियर

एमएनएस लो-वोल्टेज ड्रॉ-आउट स्विचगियर एक मॉड्यूलस संयुक्त उपकरण है जिसे विशेष रूप से लो-वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है, जो 50-60 हर्ट्ज की एसी आवृत्ति और 660V और उससे नीचे के रेटेड ऑपरेटिंग वोल्टेज वाले बिजली नेटवर्क पर लागू होता है।

इसकी मुख्य संरचना को 25 मिमी मॉड्यूलस सी-सेक्शन स्टील फ्रेम के साथ इकट्ठा किया गया है, जिसमें दराज इकाइयों के लिए तीन-स्थिति डिजाइन (कनेक्टेड/टेस्ट/पृथक) शामिल है और 1-3 मुख्य इकाइयों के साथ-साथ 1/4 और 1/2 उप-इकाइयों के मिश्रित विन्यास का समर्थन करता है। कैबिनेट की कुल प्रभावी स्थापना ऊंचाई 1800 मिमी तक पहुंचती है। इस उपकरण के क्षैतिज बसबार की अधिकतम रेटेड धारा 5000A तक पहुंच सकती है, और ऊर्ध्वाधर बसबार की झेलने योग्य धारा 900A से 1600A तक होती है, जिसमें सुरक्षा ग्रेड IP30 से IP54 मानकों को कवर करता है।

इसके अनुप्रयोग परिदृश्यों में बिजली संयंत्र, औद्योगिक और खनन उद्यम और नगरपालिका निर्माण जैसे पारंपरिक वातावरण शामिल हैं। विशेष उपचार के बाद, इसका उपयोग अपतटीय तेल प्लेटफार्मों और परमाणु ऊर्जा संयंत्रों जैसे चरम वातावरण में भी किया जा सकता है।

विषयसूची

1. कोर संरचना

2. तकनीकी विशेषताएँ

3. पर्यावरणीय अनुकूलनशीलता

4. विशिष्ट अनुप्रयोग

5. नवोन्मेषी डिजाइन

6. गुणवत्ता नियंत्रण

1. कोर संरचना (मॉड्यूलर, मॉड्यूलस ई = 25 मिमी)

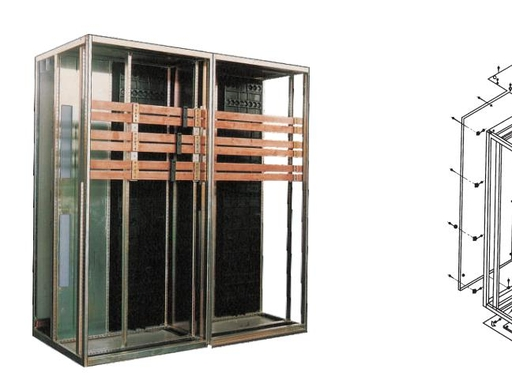

1.1 कैबिनेट फ़्रेम

- सामग्री: उत्कृष्ट जंग रोधी प्रदर्शन और विश्वसनीय ग्राउंडिंग के लिए 25 मिमी मॉड्यूलस छेद, गैल्वनाइज्ड और पाउडर-स्प्रे के साथ कोल्ड-रोल्ड स्टील सी-आकार की प्रोफाइल।

- सामान्य आयाम: ऊंचाई 2200 मिमी, चौड़ाई 400/600/800 मिमी, गहराई 800/1000 मिमी।

- विभाजन डिज़ाइन: प्रत्येक क्षेत्र के बीच सुरक्षित अलगाव के साथ स्वतंत्र कार्यात्मक कम्पार्टमेंट, बसबार कम्पार्टमेंट और केबल कम्पार्टमेंट।

1.2 कार्यात्मक इकाइयाँ (कोर ड्रा-आउट प्रकार)

(1) पीसी यूनिट (पावर सेल, इनकमिंग / बस कपलर / हाई-करंट फीडर)

- फिक्स्ड या ड्रॉ-आउट प्रकार के कॉन्फ़िगरेशन को अपनाता है, बड़े-वर्तमान अनुप्रयोगों के लिए ईमैक्स जैसे सर्किट ब्रेकर से सुसज्जित है।

- स्थापना स्थिति: कैबिनेट का ऊपरी या पिछला हिस्सा, उच्च ब्रेकिंग क्षमता के साथ मुख्य बसबार से जुड़ा हुआ है।

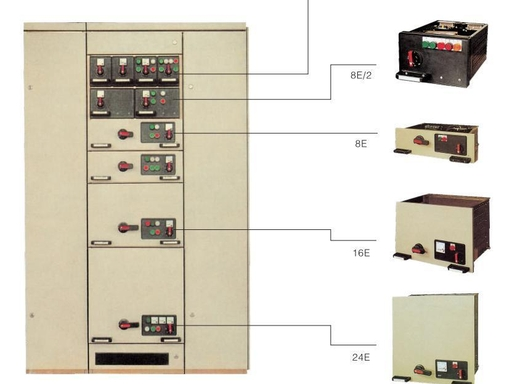

(2) एमसीसी यूनिट (मोटर कंट्रोल सेंटर, ड्रॉअर-टाइप आउटलेट)

- मानक दराज आकार: ऊंचाई 100/150/200 मिमी (4E/6E/8E)।

- कार्य: मोटर नियंत्रण (डायरेक्ट स्टार्ट / स्टार-डेल्टा स्टार्ट / सॉफ्ट स्टार्ट), पावर फीडिंग, लाइटिंग और कंट्रोल सर्किट।

- तीन कार्य स्थितियाँ: कार्य करना (जुड़ा हुआ), परीक्षण (पृथक), ड्रा-आउट (बिजली बंद), गलत संचालन को रोकने के लिए यांत्रिक इंटरलॉक से सुसज्जित।

(3) मुआवज़ा इकाई

- प्रतिक्रियाशील शक्ति क्षतिपूर्ति और हार्मोनिक दमन के लिए संधारित्र और रिएक्टर सेट के साथ स्थापित।

(4) मीटरिंग इकाई

- विद्युत ऊर्जा मीटरिंग और परिचालन निगरानी का एहसास करने के लिए पीटी, सीटी और इलेक्ट्रिक मीटर से लैस।

1.3 बसबार प्रणाली

- मुख्य बसबार: टीएमवाई तांबे की छड़ें, बिजली वितरण के लिए इन्सुलेट समर्थन के साथ क्षैतिज रूप से व्यवस्थित।

- वितरण बसबार: विश्वसनीय संपर्क प्रदर्शन के लिए प्लग-इन कनेक्शन के माध्यम से लंबवत रूप से व्यवस्थित और दराज से जुड़ा हुआ है।

- ग्राउंडिंग सिस्टम: निरंतर सुरक्षा प्रदर्शन सुनिश्चित करने के लिए कैबिनेट बॉडी, फ्रेम और दराज की पूरी ग्राउंडिंग।

1.4 संरक्षण और संरक्षा

- सुरक्षा ग्रेड: मानक IP30, बिजली के झटके और विदेशी वस्तु की रोकथाम के लिए अनुकूलन योग्य IP40/IP54।

- इंटरलॉक डिवाइस: तीन-स्थिति दराजों के लिए मैकेनिकल इंटरलॉक, सर्किट ब्रेकर और डिस्कनेक्टर्स के बीच इंटरलॉक, साथ ही दरवाजा और सर्किट ब्रेकर इंटरलॉक।

- इन्सुलेशन संरचना: चाप रोकथाम और आकस्मिक स्पर्श सुरक्षा के लिए उच्च शक्ति लौ-मंदक इंजीनियरिंग प्लास्टिक विभाजन।

2. तकनीकी विशेषताएँ

एबीबी तकनीक पर आधारित अनुकूलित डिजाइन मॉड्यूलरलाइजेशन के माध्यम से विभिन्न घटकों के संयोजन का एहसास कराता है। तेज़ प्लगिंग और अनप्लगिंग संचालन का समर्थन करने के लिए दराज इकाई एक यांत्रिक इंटरलॉक डिवाइस से सुसज्जित है। मुख्य सर्किट प्लग-इन में बेहतर गतिशील और थर्मल स्थिरता के साथ उत्कृष्ट कम समय की झेलने की क्षमता और उच्च ब्रेकिंग क्षमता की सुविधा है। लचीली विद्युत योजना अधिकांश बिजली वितरण परिदृश्यों को पूरा कर सकती है।

कैबिनेट कोल्ड-रोल्ड स्टील प्लेट और एल्युमिनाइज्ड जिंक प्लेट के दोहरे जंग-रोधी उपचार के साथ एक मोटी सी-प्रोफाइल कंकाल संरचना को अपनाती है। आंतरिक कार्यात्मक क्षेत्रों में क्षैतिज बसबार कम्पार्टमेंट, विद्युत घटक कम्पार्टमेंट और केबल कम्पार्टमेंट शामिल हैं, जो लौ-मंदक इंजीनियरिंग प्लास्टिक प्लेटों द्वारा भौतिक रूप से पृथक हैं। मानक कैबिनेट में पूर्ण मॉड्यूलर मिश्रित कॉन्फ़िगरेशन और मजबूत दृश्य अनुकूलन क्षमता है।

3. पर्यावरणीय अनुकूलनशीलता

परिवेशी वायु तापमान के लिए पारंपरिक ऑपरेटिंग तापमान रेंज +40℃ से अधिक नहीं और -5℃ से कम नहीं है, 24 घंटों के भीतर औसत तापमान +35℃ से अधिक नहीं है। आर्द्रता की स्थिति के संदर्भ में, सापेक्ष आर्द्रता +40℃ के अधिकतम तापमान पर 50% से अधिक नहीं होनी चाहिए, और +20℃ पर 90% तक पहुंच सकती है।

दोहरे मोड ताप अपव्यय सिस्टम को विशेष वातावरण के लिए कॉन्फ़िगर किया गया है। एयर-कूलिंग मोड चल गर्मी अपव्यय प्लेटों और सक्रिय कार्बन सोखना जाल को अपनाता है, जबकि वॉटर-कूलिंग मोड गर्मी अपव्यय को प्रसारित करने के लिए कुंडलित पानी के पाइप को अपनाता है। ऑपरेशन मोड को आर्द्रता सेंसर के अनुसार स्वचालित रूप से स्विच किया जा सकता है।

4. विशिष्ट अनुप्रयोग

बिजली उत्पादन क्षेत्र में, यह उपकरण बड़ी-शक्ति वाली मोटरों को नियंत्रित करने के लिए पावर सेंटर कैबिनेट के रूप में कार्य करता है और पारंपरिक श्रृंखला सर्किट ब्रेकर से सुसज्जित है। सबस्टेशन अनुप्रयोगों में, ऊर्ध्वाधर बसबार स्थिर निरंतर वर्तमान-ले जाने वाले प्रदर्शन के साथ एक डबल-लेयर संरचना डिज़ाइन को अपनाता है। पेट्रोकेमिकल उद्योग परिदृश्यों के लिए, IP54 सुरक्षा ग्रेड वाले कैबिनेट का चयन किया जाता है, और बसबार डिब्बे को एसिड और क्षार प्रतिरोधी पेंट के साथ लेपित किया जाता है।

2024 में लॉन्च किए गए बेहतर पेटेंट मॉडल में इलेक्ट्रिक टेलीस्कोपिक रॉड सिंक्रोनस कंट्रोल ड्रॉअर और रोटरी फिल्टर स्क्रीन संरचनाएं शामिल हैं, जो बिजली उत्पादन, ट्रांसमिशन और वितरण परिदृश्यों में परिचालन दक्षता और विश्वसनीयता में सुधार करती हैं।

5. नवोन्मेषी डिजाइन

2024 में जियांग्सू लिनमाई इलेक्ट्रिक के उपयोगिता मॉडल पेटेंट (CN215221413U) में मल्टी-ड्रॉअर लिंकेज ऑपरेशन का एहसास होता है, जिसमें इलेक्ट्रिक टेलीस्कोपिक छड़ें निश्चित प्लेटों के तीन समूहों के तुल्यकालिक आंदोलन को नियंत्रित करती हैं।

2024 में शेडोंग डिंगशेंग के आविष्कार पेटेंट (CN114665407A) में नमी-प्रूफ प्रदर्शन डिजाइन शामिल है। मॉड्यूलर दराज संरचना, दोहरे मोड गर्मी अपव्यय प्रणाली और आर्द्रता प्रेरण ट्रिगर तंत्र आर्द्र वातावरण में अनुकूलनशीलता में सुधार करते हैं। कैबिनेट शीर्ष बाफ़ल और जल भंडारण टैंक का लिंकेज उपकरण प्रभावी ढंग से वर्षा जल के प्रवाह को रोकता है, और नीचे प्रवाह गाइड संरचना जल निकासी दक्षता में सुधार करती है।

6. गुणवत्ता नियंत्रण

उत्पाद ने CCC प्रमाणीकरण प्राप्त किया है और उत्पादन प्रक्रिया में GB7251.1-2005 मानक लागू करता है। फ़ैक्टरी परीक्षण में 2500V/1 मिनट ढांकता हुआ शक्ति परीक्षण शामिल है।

परिवहन विनिर्देश एकल शिपमेंट मात्रा को 4 इकाइयों से अधिक नहीं सीमित करता है, और उत्थापन ऊर्ध्वाधर विचलन 15 डिग्री से कम होगा। कमीशनिंग के दौरान, संपर्कों के योग्य संपर्क प्रतिरोध को सुनिश्चित करने के लिए तीन से अधिक दराज प्लगिंग परीक्षणों की आवश्यकता होती है।

सारांश

एमएनएस स्विचगियर मॉड्यूलर डिजाइन, ड्रॉ-आउट संरचना, उच्च सुरक्षा, सुविधाजनक रखरखाव और बुद्धिमान विस्तारशीलता के साथ एक उच्च-स्तरीय लो-वोल्टेज पूर्ण उपकरण है। विश्वसनीय संरचना, स्थिर बिजली आपूर्ति और लचीले रखरखाव की विशेषता के साथ, यह औद्योगिक और प्रमुख निर्माण परियोजनाओं में कम वोल्टेज बिजली वितरण प्रणालियों के लिए पसंदीदा मुख्यधारा उपकरण बन गया है।
