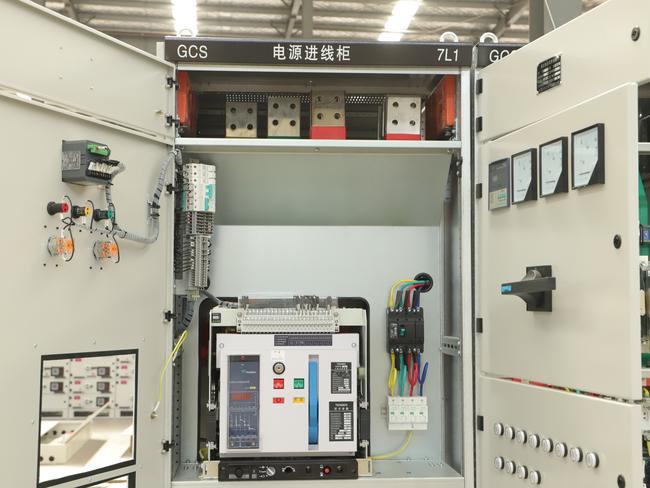

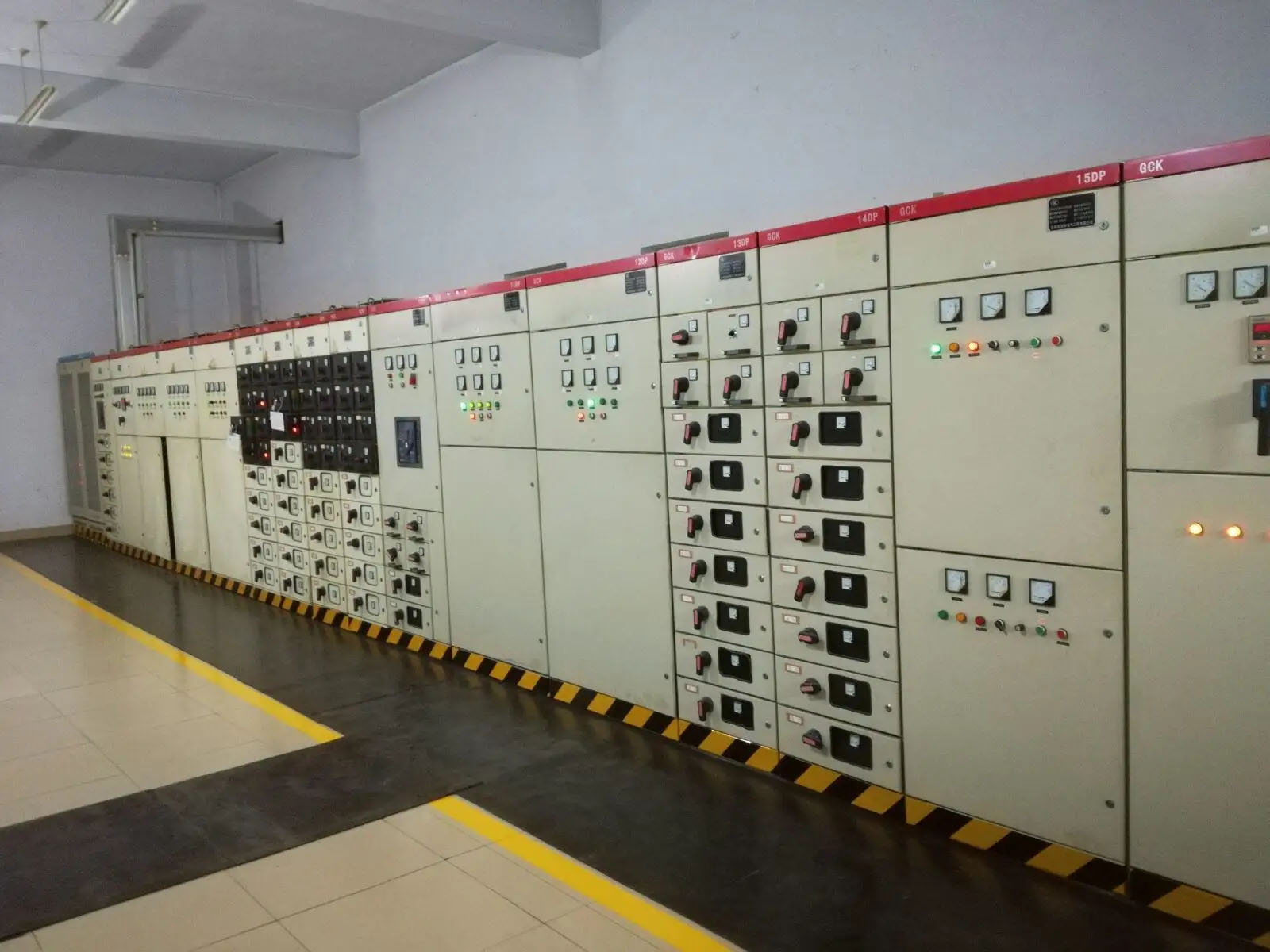

लो-वोल्टेज इनकमिंग कैबिनेट के सुरक्षा तर्क को डिकोड करना: सुरक्षित और विश्वसनीय बिजली आपूर्ति कैसे प्राप्त करें?

I. विद्युत सुरक्षा और सिस्टम स्तर की स्थिति

संपूर्ण लो-वोल्टेज बिजली वितरण प्रणाली के कुल पावर इनलेट के रूप में, यह पूरे स्टेशन के बिजली वितरण के लिए प्राथमिक सुरक्षा प्रवेश द्वार है। विफलताएं पूरे लो-वोल्टेज सिस्टम को प्रभावित करेंगी, इसलिए विश्वसनीयता सर्वोच्च प्राथमिकता है।

गलत समानांतरता और गलत पावर ट्रांसमिशन को रोकने के लिए इनकमिंग लाइन, बस टाई और आउटगोइंग लाइन के तर्क को सख्ती से अलग करना आवश्यक है।

सिस्टम इन्सुलेशन समन्वय आवश्यकताओं को पूरा करें; रेटेड इंसुलेशन वोल्टेज, बिजली की आवृत्ति वोल्टेज का सामना करती है, और चरण-दर-चरण/चरण-से-जमीन सुरक्षा दूरी को क्रीपेज, ब्रेकडाउन और चरण-दर-चरण शॉर्ट सर्किट को रोकने के लिए नियमों का पालन करना चाहिए।

द्वितीय. कोर विद्युत प्रदर्शन (हार्ड टेक्नोलॉजी)

रेटेड कार्यशील वोल्टेज सिस्टम चरण वोल्टेज और लाइन वोल्टेज के साथ संगत है, जो रेटेड वोल्टेज से अधिक के बिना दीर्घकालिक संचालन सुनिश्चित करता है, और ऑन-साइट पावर आवृत्ति और हार्मोनिक स्थितियों के अनुकूल होता है।

रेटेड निरंतर वर्तमान-वहन क्षमता: कैबिनेट, मुख्य बसबार, इनकमिंग केबल जंक्शन और सर्किट ब्रेकर बॉडी के दीर्घकालिक तापमान में वृद्धि को नियंत्रित किया जाएगा, और संपर्कों और तांबे की सलाखों पर कोई अति ताप, मलिनकिरण, या पृथक्करण नहीं होगा।

शॉर्ट-सर्किट झेलने और तोड़ने की क्षमता

अंतिम/परिचालन शॉर्ट-सर्किट तोड़ने की क्षमता ऑन-साइट सिस्टम की अधिकतम शॉर्ट-सर्किट धारा से अधिक होनी चाहिए।

कम समय में करंट झेलने वाले और पीक झेलने वाले करंट मानकों को पूरा करते हैं; कैबिनेट बॉडी विकृत नहीं होगी, बसबार विस्थापित नहीं होगा, और शॉर्ट-सर्किट प्रभाव के तहत इंसुलेटिंग हिस्से नहीं फटेंगे।

तापमान वृद्धि और गर्मी अपव्यय डिजाइन: कैबिनेट के वेंटिलेशन नलिकाएं उचित हैं, ऊपर और नीचे चिकनी हवा इनलेट और आउटलेट के साथ; घने बसबार और सर्किट ब्रेकर क्षेत्रों में कोई गर्मी संचय नहीं होता है, और उच्च भार के तहत दीर्घकालिक संचालन के दौरान तापमान वृद्धि मानकों के अनुरूप होती है।

तृतीय. सुरक्षा तर्क और नियंत्रण कार्य

आवश्यक सुरक्षा: ओवरलोड लंबे समय की देरी, शॉर्ट-सर्किट शॉर्ट-टाइम देरी, शॉर्ट-सर्किट तात्कालिक, और पृथ्वी दोष सुरक्षा। सुरक्षा वक्र डाउनस्ट्रीम लोड की विशेषताओं से मेल खाता है।

अंडरवोल्टेज/वोल्टेज लॉस ट्रिपिंग फ़ंक्शन से सुसज्जित, जो पावर ग्रिड की बिजली खोने पर स्वचालित रूप से ट्रिप हो जाता है और बिजली आपूर्ति बहाल होने पर स्व-पुनः बंद होने वाले प्रभाव को रोकता है।

सुरक्षा सेटिंग्स का पदानुक्रमित समन्वय: डाउनस्ट्रीम में मामूली दोषों के कारण मुख्य इनकमिंग लाइन की कुल ट्रिपिंग से बचने के लिए इनकमिंग लाइन सुरक्षा को डाउनस्ट्रीम आउटगोइंग लाइन सुरक्षा के साथ चुनिंदा रूप से समन्वित किया जाएगा।

विश्वसनीय सेकेंडरी सर्किट: नियंत्रण बिजली की आपूर्ति, बंद करने और खोलने वाले सर्किट और इंटरलॉकिंग सर्किट को वर्चुअल कनेक्शन या गलत संचालन के बिना मानक रूप से तार दिया जाता है।

लो-वोल्टेज इनकमिंग कैबिनेट प्रोटेक्शन का लॉजिक ब्लॉक आरेख (पाठ संस्करण)

एक। समग्र सिग्नल प्रवाह ब्लॉक आरेख

प्राथमिक मुख्य सर्किट करंट → करंट ट्रांसफार्मर (सीटी) सैंपलिंग → इंटेलिजेंट कंट्रोलर (एसीबी रिलीज) → तर्क निर्णय: लंबे समय की देरी / कम समय की देरी / तात्कालिक / अर्थ फॉल्ट / अंडरवोल्टेज → एक्शन सेटिंग को पूरा करें → ट्रिप कमांड जारी करें → सर्किट ब्रेकर ट्रिपिंग मैकेनिज्म → आने वाले मुख्य सर्किट को तोड़ें

बी। चार प्रमुख सुरक्षा शाखाओं के ब्लॉक आरेख

ओवरलोड लंबे समय तक देरी संरक्षण तर्क लोड वर्तमान मानक से अधिक है → सीटी नमूने और नियंत्रक को भेजता है → व्युत्क्रम समय लंबे समय विलंब वक्र से मेल खाता है → मामूली अधिभार के लिए लंबी देरी, गंभीर अधिभार के लिए छोटी देरी → विलंब समाप्त होता है → यात्रा

शॉर्ट-सर्किट शॉर्ट-टाइम डिले प्रोटेक्शन लॉजिक शॉर्ट-सर्किट डाउनस्ट्रीम सर्किट में होता है → शॉर्ट-सर्किट करंट इनकमिंग लाइन कंट्रोलर को ट्रिगर करता है → इनकमिंग लाइन 0.1 की शॉर्ट-टाइम देरी सेट करती है～0.3 सेकंड → सबसे पहले फॉल्ट को खत्म करने के लिए आउटगोइंग लाइन सर्किट ब्रेकर के तुरंत ट्रिप होने की प्रतीक्षा करें → यदि आउटगोइंग लाइन ट्रिप करने में विफल रहती है / फॉल्ट खत्म नहीं होता है → विलंब समाप्त होता है → इनकमिंग लाइन ट्रिप (ओवरस्टेपिंग को रोकें)

शॉर्ट-सर्किट तात्कालिक सुरक्षा तर्क बसबार के पास या इनकमिंग लाइन कैबिनेट के अंदर गंभीर शॉर्ट सर्किट → शॉर्ट-सर्किट करंट तात्कालिक सेटिंग से कहीं अधिक है → कम समय की देरी या प्रतीक्षा के बिना सीधे ट्रिगर → नियंत्रक तुरंत आदेश जारी करता है → सर्किट ब्रेकर तुरंत ट्रिप हो जाता है

पृथ्वी दोष संरक्षण तर्क विधि 1: शून्य-अनुक्रम सीटी तीन चरणों + एन का वेक्टर योग एकत्र करता है विधि 2: नियंत्रक तीन-चरण वर्तमान संचालन के माध्यम से शून्य-अनुक्रम धारा की गणना करता है → पता लगाता है कि असंतुलित शून्य-अनुक्रम धारा मानक से अधिक है → एकल-चरण ग्राउंडिंग / इन्सुलेशन क्षति और रिसाव का निर्धारण करता है → अलार्म या देरी / तात्कालिक यात्रा

सी। अंडरवोल्टेज/वोल्टेज हानि संरक्षण तर्क ब्लॉक आरेख

इनकमिंग लाइन वोल्टेज गिरता है / बाहरी पावर ग्रिड बिजली खो देता है → अंडरवोल्टेज रिलीज वास्तविक समय में वोल्टेज की निगरानी करता है → वोल्टेज निर्धारित सीमा से कम है → अंडरवोल्टेज रिलीज कार्य → मजबूर यात्रा → पावर ग्रिड बहाल होने के बाद स्वचालित रीक्लोजिंग की अनुमति नहीं है; समापन केवल मैन्युअल/तार्किक अनुमति से ही किया जा सकता है

डी। दोहरी आने वाली लाइनों के लिए इंटरलॉकिंग लॉजिक ब्लॉक आरेख + बस टाई (तीन-स्विच इंटरलॉक)

1# इनकमिंग लाइन बंद

↓

विद्युत सहायक संपर्क + यांत्रिक कनेक्टिंग रॉड

↓

2# इनकमिंग लाइन और बस टाई के क्लोजिंग सर्किट को ब्लॉक करें

2# इनकमिंग लाइन बंद

↓

साथ ही 1# इनकमिंग लाइन और बस टाई के क्लोजिंग सर्किट को ब्लॉक करें

बस टाई बंद

↓

इसके साथ ही 1# और 2# आने वाली लाइनों के क्लोजिंग सर्किट को ब्लॉक कर दें

मुख्य नियम: किसी भी समय तीन में से केवल दो स्विच को बंद स्थिति में रखने की अनुमति है; एक ही समय में सभी तीन स्विच बंद करना सख्त वर्जित है।

ई. ऊपरी और निचले स्तर की सुरक्षा का समन्वय तर्क ब्लॉक आरेख

आउटगोइंग लाइन कैबिनेट: शॉर्ट-सर्किट तात्कालिक ट्रिप → समय अंतर चरण समन्वय → इनकमिंग लाइन कैबिनेट: शॉर्ट-सर्किट शॉर्ट-टाइम विलंब ट्रिप → अहसास: डाउनस्ट्रीम दोष डाउनस्ट्रीम स्विच द्वारा ट्रिप किए जाते हैं, मुख्य इनकमिंग लाइन से नहीं, जिससे बिजली आपूर्ति चयनात्मकता सुनिश्चित होती है।

चतुर्थ. मैकेनिकल इंटरलॉक और इलेक्ट्रिकल इंटरलॉक (सर्वोच्च प्राथमिकता)

सिंगल इनकमिंग लाइन: कैबिनेट दरवाजे और स्विच के बीच मैकेनिकल इंटरलॉक; दरवाज़ा बंद होने पर खोला नहीं जा सकता है, और लाइव अंतराल में आकस्मिक प्रवेश को रोकने के लिए जब दरवाज़ा खोला जाता है तो स्विच को ट्रिप करने के लिए मजबूर किया जाता है।

दोहरी इनकमिंग लाइनें + बस टाई परिदृश्य: इलेक्ट्रिकल इंटरलॉक और मैकेनिकल इंटरलॉक की डबल इंटरलॉकिंग, सर्कुलेशन, शॉर्ट सर्किट और ट्रांसफार्मर बर्नआउट को रोकने के लिए, दो इनकमिंग लाइनों के एक साथ बंद होने और इनकमिंग लाइनों और बस टाई के अवैध समानांतर को सख्ती से प्रतिबंधित करती है।

सर्किट ब्रेकर की यांत्रिक संरचना स्वयं विश्वसनीय है, जिसमें जगह-जगह बंद होना और खुलना, कोई जाम नहीं होना और ऊर्जा भंडारण तंत्र का विश्वसनीय संचालन शामिल है।

वी. कैबिनेट संरचना और बसबार प्रौद्योगिकी

कैबिनेट प्लेट की ताकत और फ्रेम की कठोरता झटकों या विरूपण के बिना शॉर्ट-सर्किट इलेक्ट्रोमोटिव बल प्रभाव का विरोध करने के लिए पर्याप्त है।

मुख्य बसबार विनिर्देश, व्यवस्था और इंसुलेटिंग समर्थन नियमों का अनुपालन करते हैं; चरण अनुक्रम व्यवस्था मानक है, और चरण-दर-चरण और चरण-से-जमीन इन्सुलेशन विभाजन पूरा हो गया है।

पूर्ण ग्राउंडिंग सिस्टम: कैबिनेट फ्रेम, दरवाजा, साइड पैनल और बस टाई कैबिनेट सभी विश्वसनीय और केंद्रीय रूप से ग्राउंडेड हैं, एक निरंतर और अखंड ग्राउंडिंग पथ के साथ।

सुरक्षा स्तर को साइट के वातावरण के अनुसार अनुकूलित किया गया है, जिससे धूल, छींटे और छोटे जानवरों को कैबिनेट में प्रवेश करने से शॉर्ट सर्किट होने से रोका जा सके।

VI. निगरानी और प्रदर्शन विन्यास

वर्तमान और वोल्टेज की मानक वास्तविक समय निगरानी, ​​जो तीन-चरण संतुलन और वोल्टेज विचलन की जांच कर सकती है।

आकस्मिक स्पर्श और गलत रखरखाव को रोकने के लिए, आने वाली लाइन लाइव है या नहीं, यह सहज रूप से निर्धारित करने के लिए एक लाइव डिस्प्ले डिवाइस से लैस है।

नम संक्षेपण के कारण होने वाले इन्सुलेशन क्षरण को रोकने के लिए तापमान और आर्द्रता की निगरानी और कैबिनेट में संघनन की रोकथाम और नियंत्रण का आवश्यक विन्यास।

सातवीं. पर्यावरण और संचालन अनुकूलन

साइट पर ऊंचाई, तापमान और आर्द्रता, धूल और संक्षारक गैस वातावरण के अनुकूल बनें; इंसुलेटिंग हिस्से और कैबिनेट बॉडी जंग-रोधी और मौसम प्रतिरोध मानकों को पूरा करते हैं।

इन-कैबिनेट संक्षेपण और मोल्ड रोकथाम डिजाइन; हीटिंग और निरार्द्रीकरण उपकरणों को आर्द्र क्षेत्रों में कॉन्फ़िगर किया गया है।

रखरखाव स्थान और केबल इनलेट और आउटलेट स्थान आरक्षित करें; वायरिंग साफ-सुथरी है, और हस्तक्षेप को रोकने के लिए प्राथमिक और द्वितीयक सर्किट को अलग-अलग रूट किया गया है।

आठवीं. संचालन एवं रखरखाव एवं सुरक्षा निरीक्षण

रखरखाव के दौरान बिजली की आपूर्ति को विश्वसनीय रूप से अलग करने के लिए स्पष्ट ब्रेकिंग पॉइंट से लैस।

सुरक्षित संचालन स्थितियों के साथ पावर आउटेज लेबलिंग और लॉकिंग रखरखाव संचालन प्रक्रिया को लागू करने में सक्षम।

घटकों को उचित रूप से व्यवस्थित किया गया है, जिससे दैनिक निरीक्षण, तापमान माप, कसने और बाद की अवधि में घटक प्रतिस्थापन की सुविधा मिलती है, बिना किसी रखरखाव के।

सारांश

लो-वोल्टेज इनकमिंग कैबिनेट लो-वोल्टेज बिजली वितरण प्रणाली का मुख्य प्रवेश द्वार है, जो बिजली आपूर्ति पहुंच, सुरक्षा सुरक्षा और लोड वितरण के महत्वपूर्ण कार्य करता है। इसकी मुख्य चिंताएं आठ पहलुओं पर केंद्रित हैं: विद्युत सुरक्षा स्थिति, मुख्य विद्युत प्रदर्शन, सुरक्षा तर्क और नियंत्रण, इंटरलॉकिंग सुरक्षा, कैबिनेट और बसबार प्रौद्योगिकी, निगरानी कॉन्फ़िगरेशन, पर्यावरण अनुकूलन, और संचालन और रखरखाव सुरक्षा। उनमें से, सुरक्षा तर्क (ओवरलोड, शॉर्ट-सर्किट, अर्थ फॉल्ट, अंडरवोल्टेज प्रोटेक्शन सहित) और दोहरी इंटरलॉकिंग (मैकेनिकल + इलेक्ट्रिकल) कैबिनेट के सुरक्षित और स्थिर संचालन को सुनिश्चित करने की कुंजी हैं, जो गलती विस्तार, गलत संचालन और सुरक्षा दुर्घटनाओं को प्रभावी ढंग से रोक सकते हैं। सभी संकेतकों का तर्कसंगत मिलान और तकनीकी मानकों का सख्त अनुपालन लो-वोल्टेज इनकमिंग कैबिनेट के दीर्घकालिक विश्वसनीय संचालन के लिए आवश्यक शर्तें हैं।

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

Q1: विद्युत वितरण प्रणाली में लो-वोल्टेज इनकमिंग कैबिनेट की मुख्य भूमिका क्या है?

A1: यह लो-वोल्टेज सिस्टम का कुल पावर इनलेट और प्राथमिक सुरक्षा गेटवे है, जो बिजली पहुंच, दोष सुरक्षा और डाउनस्ट्रीम बिजली वितरण के लिए जिम्मेदार है, और इसकी विश्वसनीयता सीधे सिस्टम के सुरक्षित संचालन को प्रभावित करती है।

Q2: इनकमिंग लाइन कैबिनेट के लिए सुरक्षा सेटिंग्स का चयनात्मक समन्वय क्यों महत्वपूर्ण है?

A2: यह सुनिश्चित करता है कि डाउनस्ट्रीम दोषों को पहले आउटगोइंग लाइन स्विच द्वारा ट्रिप किया जाए, जिससे संपूर्ण सिस्टम आउटेज से बचा जा सके और बिजली आपूर्ति निरंतरता सुनिश्चित हो सके।

Q3: दोहरी इनकमिंग लाइन + बस टाई परिदृश्य में डबल इंटरलॉक (मैकेनिकल + इलेक्ट्रिकल) का उद्देश्य क्या है?

A3: यह सिस्टम सुरक्षा सुनिश्चित करने के लिए स्विचों के गलत समानांतरीकरण को रोकता है, सर्कुलेशन करंट, शॉर्ट सर्किट और ट्रांसफार्मर बर्नआउट को रोकता है।

Q4: लो-वोल्टेज इनकमिंग कैबिनेट के पर्यावरणीय अनुकूलन में किन कारकों पर विचार किया जाना चाहिए?

A4: साइट पर ऊंचाई, तापमान, आर्द्रता, धूल और संक्षारक गैस के अनुकूल होना; संघननरोधी उपकरणों और उचित सुरक्षा स्तर को कॉन्फ़िगर करें।

Q5: लो-वोल्टेज इनकमिंग कैबिनेट के रखरखाव कार्यों की सुरक्षा कैसे सुनिश्चित करें?

A5: स्पष्ट ब्रेकिंग पॉइंट्स को सुसज्जित करें, पावर आउटेज लेबलिंग और लॉकिंग को लागू करें, और रखरखाव के गतिरोध से बचने के लिए घटकों को उचित रूप से व्यवस्थित करें।
